CAD如何进行公差标注?

我们在用CAD绘制工程图时,经常要对孔,键槽这些进行公差标注,那么CAD如何进行公差标注呢?下面就让小编来给大家介绍一下吧,希望对大家有所帮助。

操作方法

  • 01

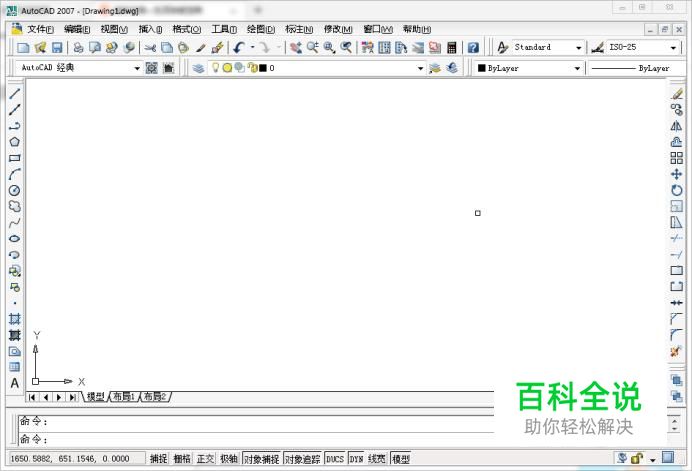

    首先打开CAD软件,操作界面如图所示。

  • 02

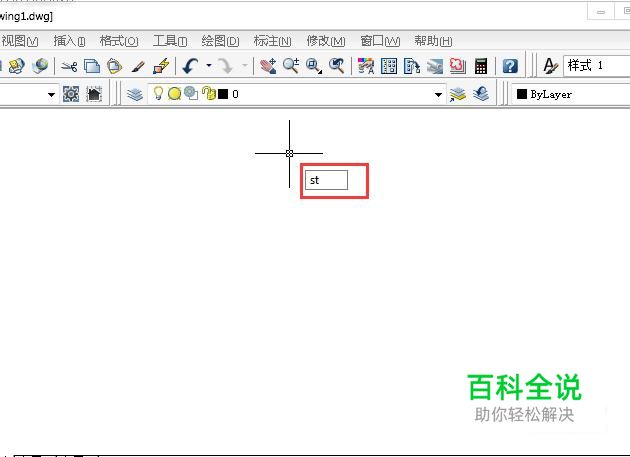

    输入“st”命令,敲击空格键确认,如图所示。

  • 03

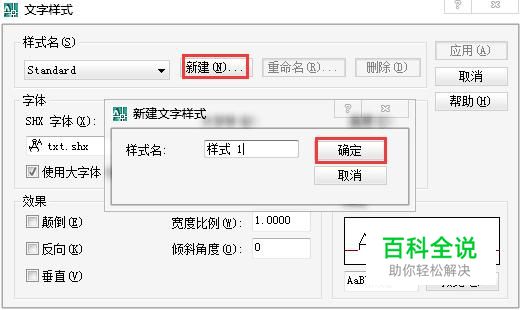

    进入文字样式界面后,新建一个文字样式,如图所示。

  • 04

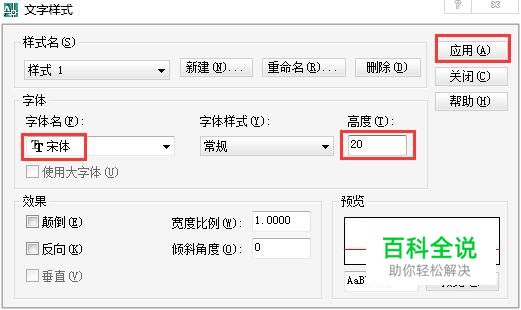

    字体名选择宋体,高度选择20mm(这个可以根据后面具体情况调节),然后点击应用,如图所示。

  • 05

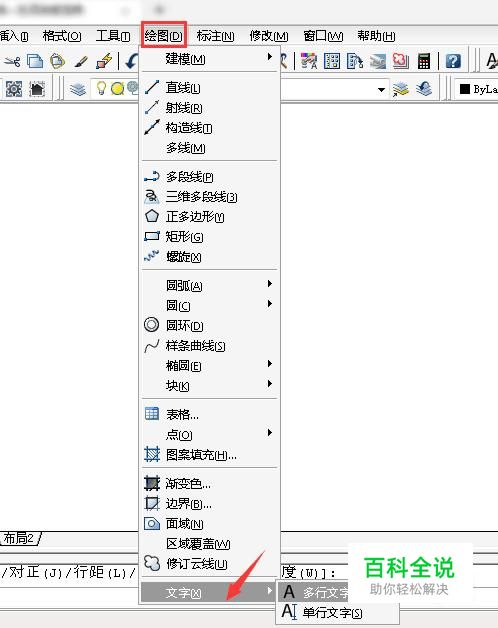

    点击绘图工具栏的多行文字,如图所示。

  • 06

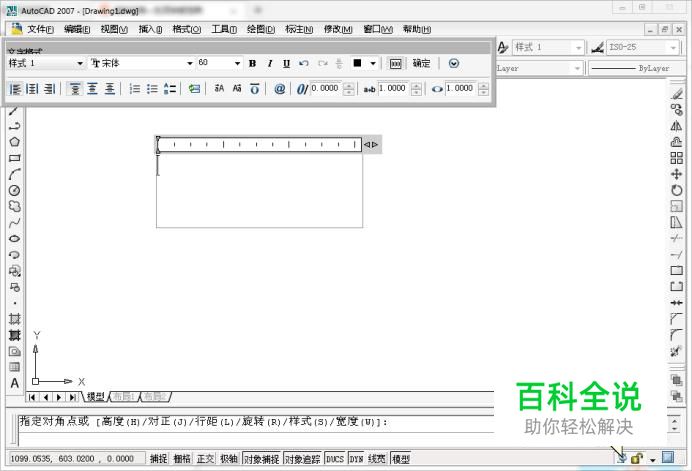

    打开多行文字后的界面如图所示。

  • 07

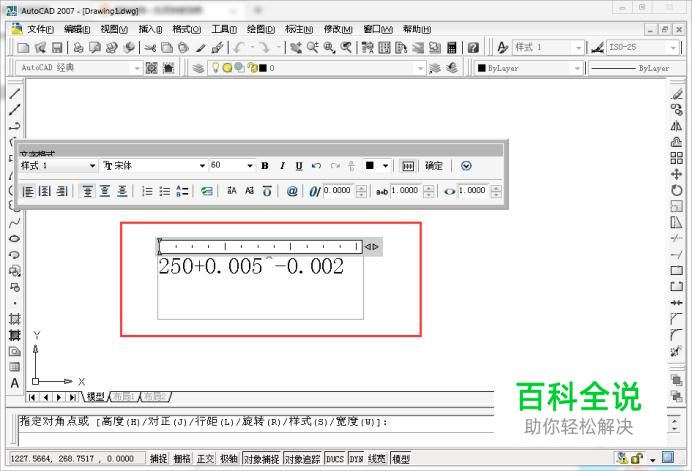

    在文本框里面输入(250+0.005^-0.002),如图所示。 注:"^"是键盘中的shift+6。

  • 08

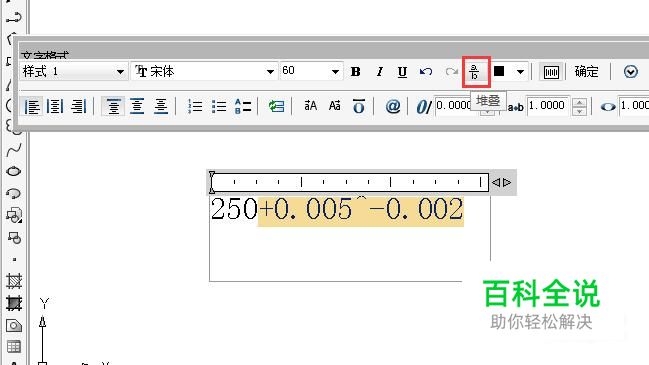

    框选(+0.005^-0.002),然后点击堆叠指令,如图所示。

  • 09

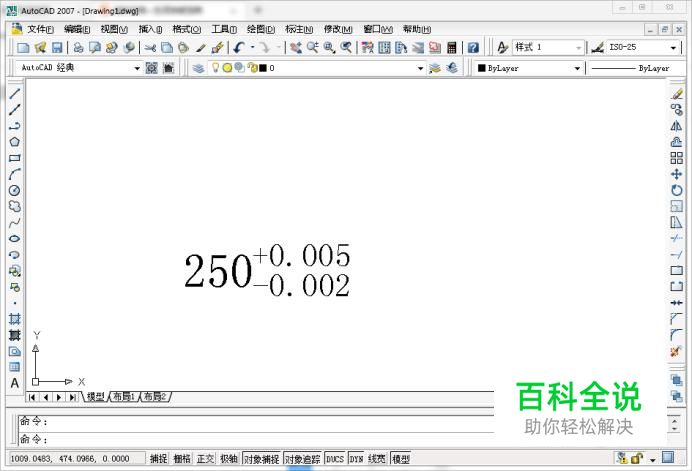

    最终的公差结果如图所示,还是很简单的吧,小伙伴们快去动手试一试吧。
