Abaqus如何使用编辑feature功能?

Abaqus这个有限元模拟软件具有非常人性化建模的功能,人们能够建立出非常复杂的part,那么在已知的part上可以使用edit feature功能能够快速的更改part的图形,那么如何使用呢?

操作方法

  • 01

    打开一个CAE文件。

  • 02

    点击edit feature 快捷图标。

  • 03

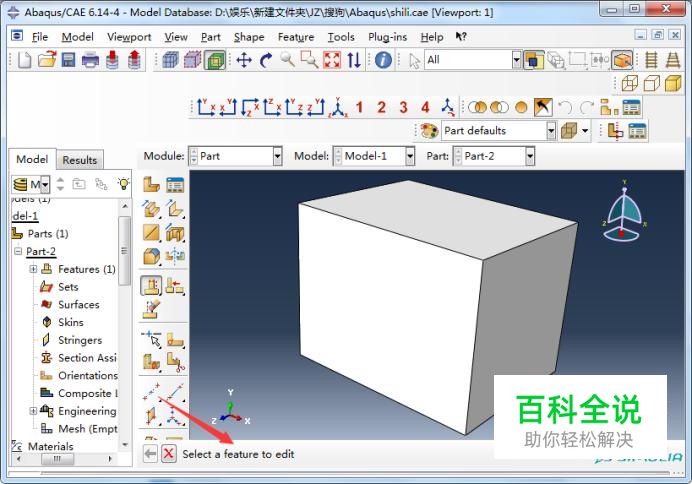

    根据提示选择要编辑的feature,本次示例选择整个part。

  • 04

    选择好之后会弹出edit feature 的选项框。

  • 05

    因为本次示例的part是通过拉伸的方法得到的实体part,可以点击section来重新编辑拉伸的草图。

  • 06

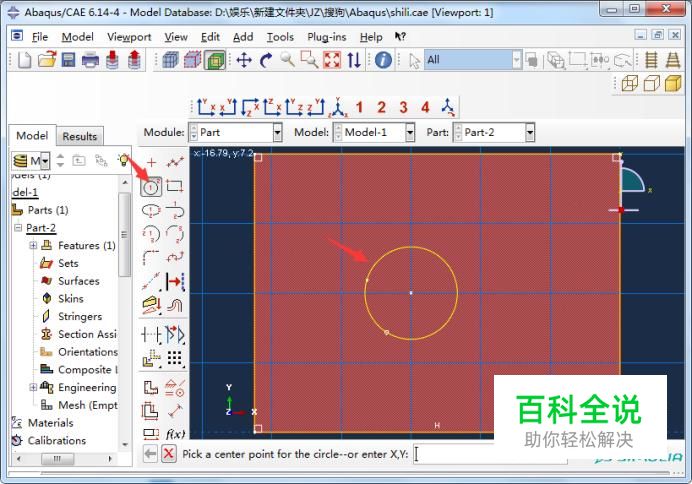

    进入草图界面,用绘图功能编辑一个圆形,在编辑拉伸草图时是不能够删除原有的拉伸图形边界,但是可以根据自己的需要再添加其他图形,本次示例添加一个圆形。

  • 07

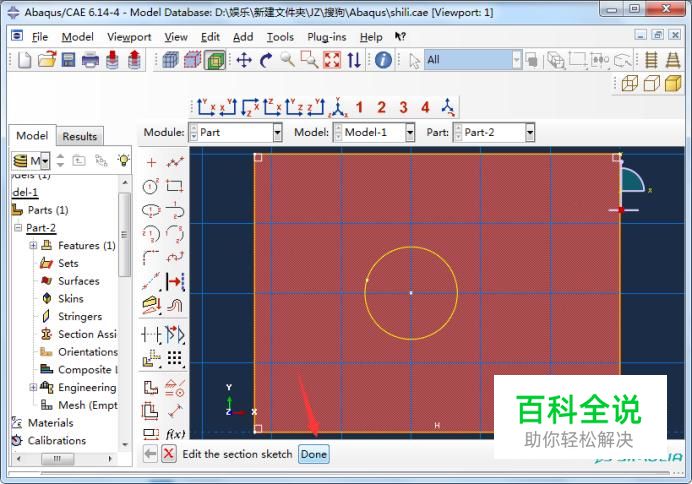

    点击Done退出草图界面

  • 08

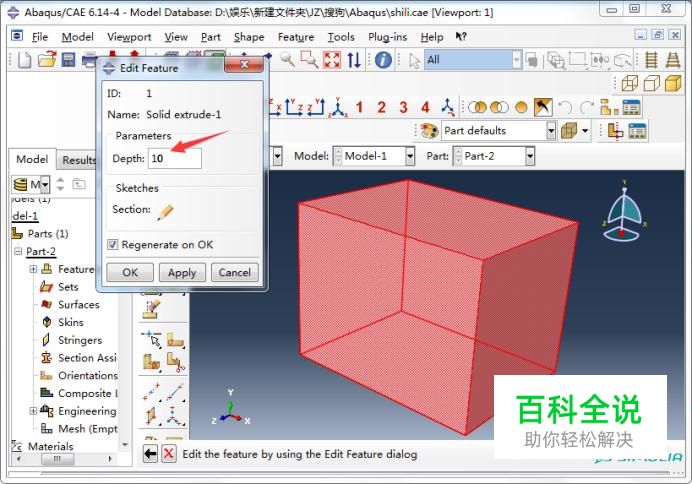

    选择拉伸的长度,原始的拉伸长度为20,本次更改为10。

  • 09

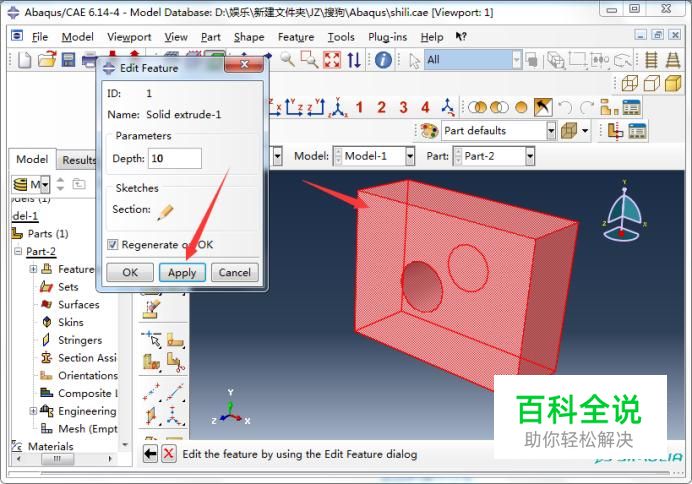

    点击apply即可看到重新编辑后的part。

  • 10

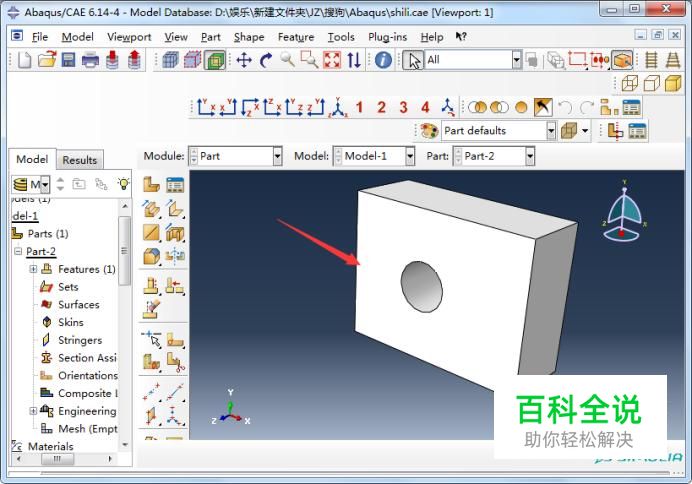

    点击OK即可得到重新编辑的part,如果编辑结果不满意可以重新再次编辑或者是选择cancel。
