UG10.0教程:[61]螺栓设计技巧

本节UG10.0教程讲解:机械零件中螺栓的设计技巧,在本节教程中,用到的指令有:圆柱、倒斜角、螺纹、拉伸切剪等;

操作方法

  • 01

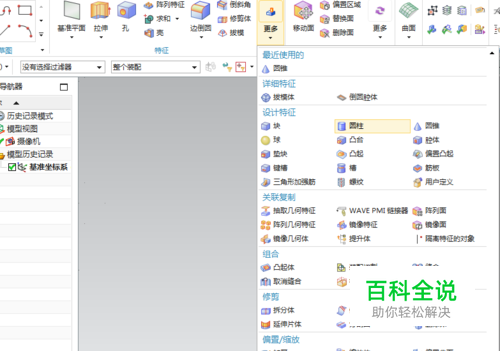

    新建一个以螺栓命令的图档后,然后在特征中找到圆柱命令;

  • 02

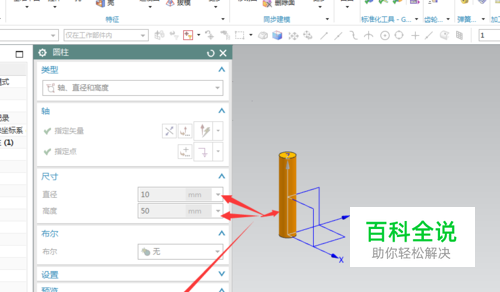

    单击圆柱命令后,其各项参数设置如下图;(本节我们要绘制的螺栓直径为10mm)

  • 03

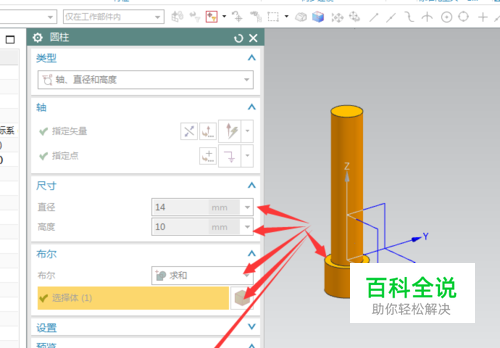

    使用相同的圆柱命令,然后创建螺丝头,其螺丝头比螺栓单边大2mm;

  • 04

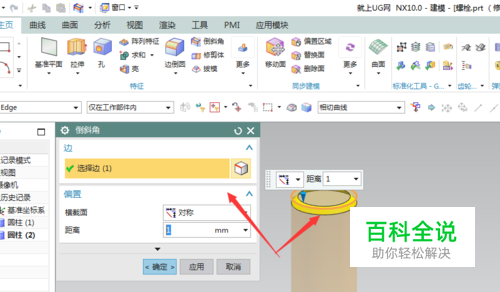

    为使用螺栓创建的更加漂亮,为其增加倒斜角;

  • 05

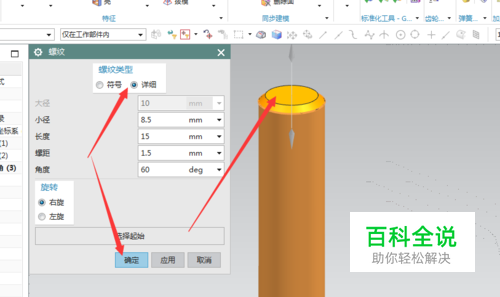

    使用螺纹命令为螺栓添加螺纹,其各项参数设置如下;(注意螺纹起始面的方向)

  • 06

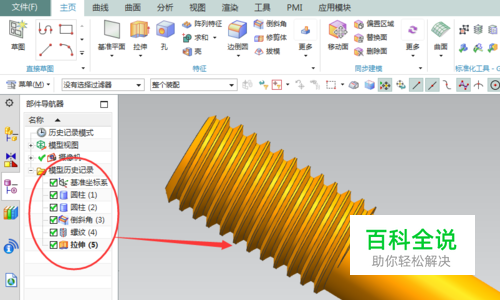

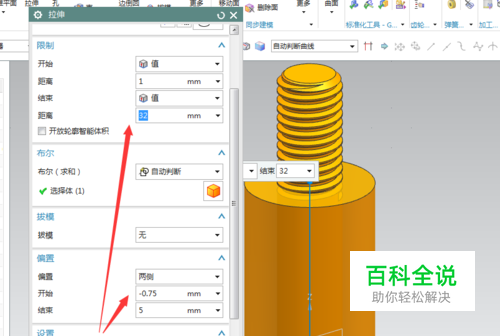

    使用拉伸切剪功能,为螺栓添加避空位;最终通过圆柱、倒角、螺纹等指令绘制出来的螺栓如图2;
