视频监控摄像头BNC接头制作方法
BNC接头是监控工程中用于摄像设备输出时导线和摄像机的连接头。
有别于普通15针D-SUB标准接头的特殊显示器接口。由RGB三原色信号及行同步、场同步五个独立信号接头组成。主要用于连接工作站等对扫描频率要求很高的系统。BNC接头可以隔绝视频输入信号，使信号相互间干扰减少且信号频宽较普通D-SUB大，可达到最佳信号响应效果。
BNC接头，是一种用于同轴电缆的连接器，全称是Bayonet Nut Connector（刺刀螺母连接器，这个名称形象地描述了这种接头外形），又称为British Naval Connector（英国海军连接器，可能是英国海军最早使用这种接头）或Bayonet Neill Conselman（Neill Conselman刺刀，这种接头是一个名叫Neill Conselman的人发明的）。
BNC接头可没有被淘汰，因为同轴电缆是一种屏蔽电缆，有传送距离长、信号稳定的优点。目前它还被大量用于通信系统中，如网络设备中的E1接口就是用两根BNC接头的同轴电缆来连接的，在高档的监视器、音响设备中也经常用来传送音频、视频信号。
操作方法
- 01

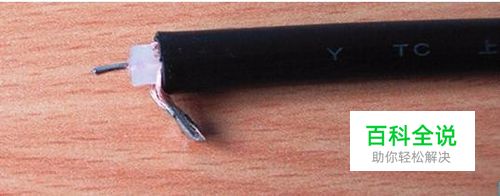

1、 剥线 同轴电缆由外向内分别为保护胶皮、金属屏蔽网线（接地屏蔽线）、乳白色透明绝缘层和芯线（信号线），芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。剥线用小刀将同轴电缆外层保护胶皮剥去37.5px，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去15px，使芯线裸露。 被淘汰只不过是10Base-2以太网，这种网络使用50欧的RG-58A/U同轴电缆的，速率为10Mb的，总线型网络，维护不便。所以现在组建这种网络的BNC接口网卡也被淘汰了。
- 02

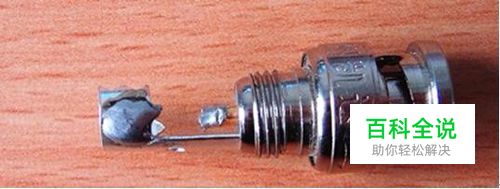

2.连接芯线 购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。 可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。 才茂通信、(无线视频、路由组网、北斗定位、工业数传DTU4合1强大功能)，厦门才茂无线视频通信领跑者，欢迎您加Q:3299 6248 27，具有集中4G无线视频监控、无线实时视频、录像存储、录像管理、具备路由功能自由组网、历史轨迹查询、音视频输入输出、语音对讲、广播功能、工业数传DTU实时传输各种温湿度数据、报警功能、视频加密、北斗定位、可根据项目需求定制某些特定功能，譬如对前置监控摄像头定时断电） 注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
- 03

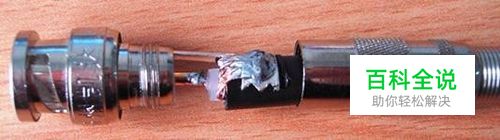

3.装配BNC接头 连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体; 4.压线 保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。重复上述方法在同轴电缆另一端制作BNC接头即制作完成。使用前最好用万用电表检查一下，断路和短路均会导致无法通信，还有可能损坏网卡或集线器。 注意:制作组装式BNC接头需使用小螺丝刀和电工钳，按前述方法剥线后，将芯线插入芯线固定孔，再用小螺丝刀固定芯线，外层金属屏蔽线拧在一起，用电工钳固定在屏蔽线固定套中，最后将尾部金属拧在BNC接头本体上。 制作焊接式BNC接头需使用电烙铁，按前述方法剥线后，只需用电烙铁将芯线和屏蔽线焊接BNC头上的焊接点上，套上硬槊料绝缘套和软槊料尾套即可。
