UG加工中的型腔铣如何优化刀路
UG软件是一款实用性强,应用广泛的三维建模设计软件。常用与模具设计和加工,航天领域等。那么在加工中,如何优化刀路,使加工更方便高效,提高生产效率显得尤为重要。下边以型腔铣为例,讲解如何优化加工刀路。
操作方法
- 01
首先打开UG软件,进入加工环境,通过“文件—打开”,打开创建的模型文件。
- 02

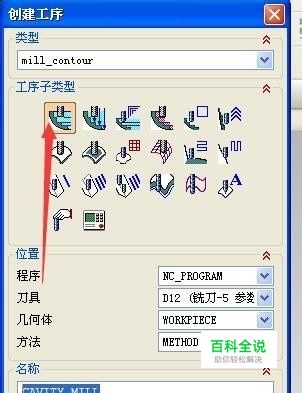

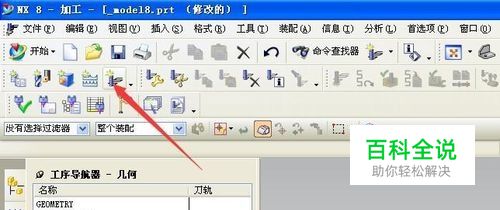

点击“创建工序”,工具子类型选择“型腔铣”,点击确定进入型腔铣对话框。
- 03

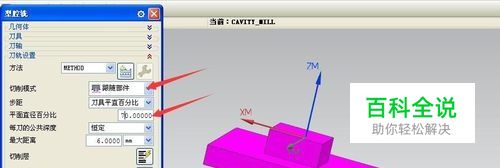

在刀轨设置项中,切削模式选择跟随部件,平面直径百分比设为70。
- 04

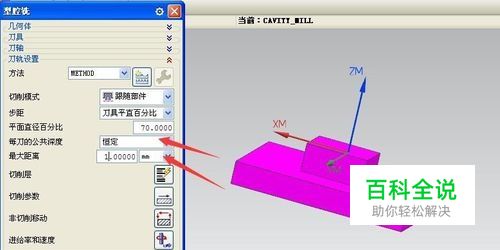

每刀公共深度恒定,最大距离设置就是每次下刀的深度,要合理设置,这里为1mm。
- 05

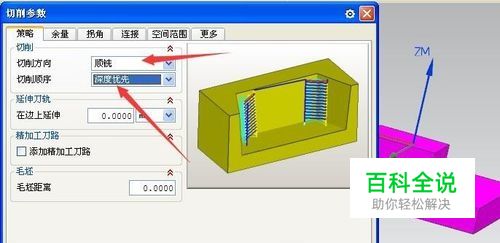

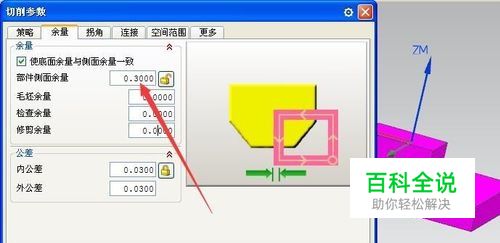

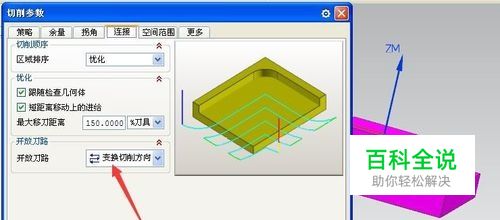

打开“切削参数”对话框,在策略选项,设置顺铣和深度优先。在余量选项卡,设置余量0.3mm,在连接选项卡,设置开放刀路为变换切削方向。
- 06

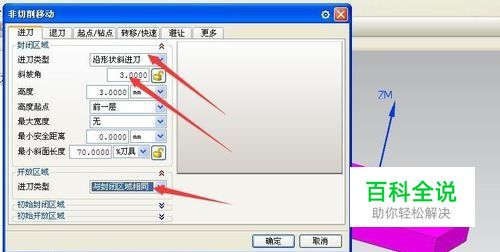

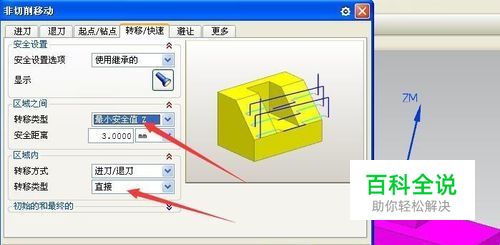

在“非切削移动”对话框中,进刀选项,封闭区域进刀类型为沿形状斜进刀,斜坡角三度,开放区域进刀类型设置与封闭区域相同。在转移和快速选项,区域之间,设置转移类型为最小安全值3mm,区域内转移类型为直接。
- 07

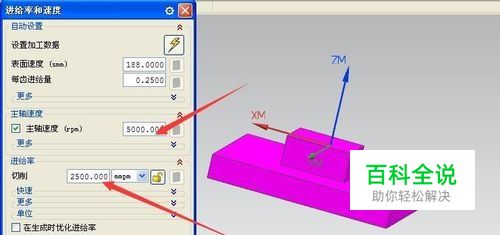

在“速度和进给率”选项,要设置合适的转速和进给率,我们此处用的是12mm刀具,所以设置速度5000,进给2500比较合适。
- 08

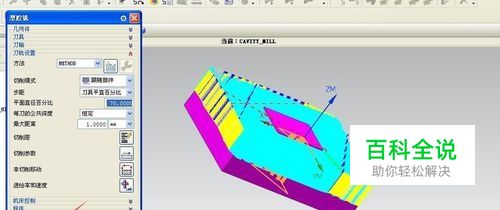

设置完成,我们通过点击生成按钮,会生成右图所示的刀路,刀路很合理,没有多余的跳刀,提高加工效率。
