3Dmax布尔运算的使用方法！

3Dmax在建模的时候一般会用的一个功能就是布尔运算，今天我们就简单介绍一下这个功能，希望能够帮到大家！

操作方法

  • 01

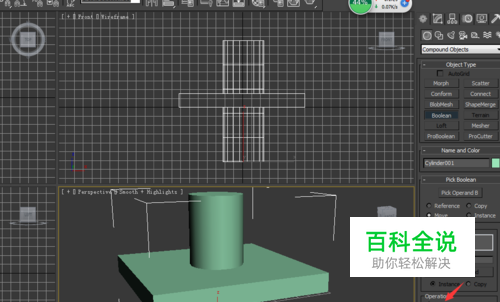

    首先我们建立两个基本体，一个圆柱和一个正方形，二者混合在一起，可以更好的介绍一下布尔运算！

  • 02

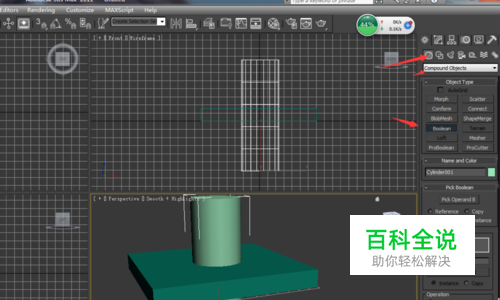

    然后我们在基本体下面的菜单中第三个，找到复合运算，在里面我们找到boolean,也就是布尔运算了，

  • 03

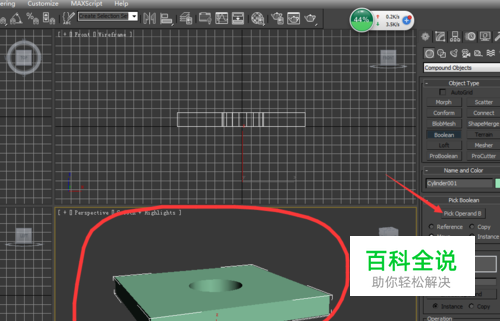

    选择boolean之后，我们看到有个pick operandB  这个就是拾取运算的对象，我们选择圆柱体，如图所示，我没看他们的交合部分就流出来了，

  • 04

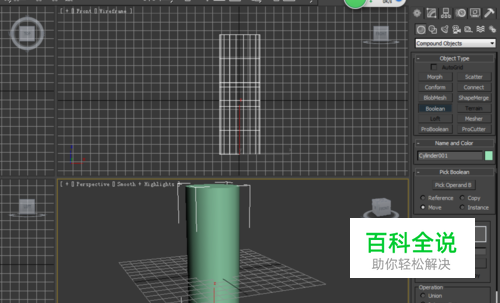

    下面我们来看下面的选项，不同想选项能得到不同的效果，首先来看个union，意思就是整体了，

  • 05

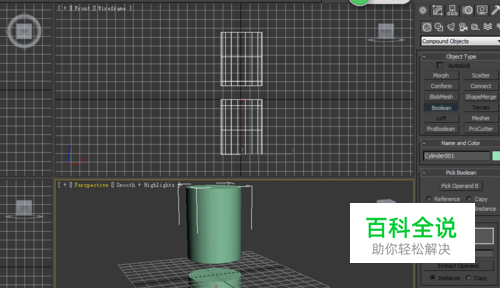

    intersection介绍留下他们所交合的部分，其他的部分都去掉，

  • 06

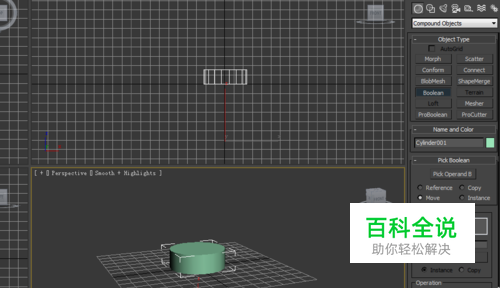

    subtaction(A-B)的意思是交减物体，如图就是减去正方形和他们的交合部分，如果选择subtaction(B-A)就反之。

  • 07

    最后就是cut,就是运算之后切割各个物体的面，这个一般很少用大家可以尝试一下！
