用ArcGIS对高程数据的处理(高程、坡度)

用ArcGIS对CAD高程数据进行处理

操作方法

  • 01

    点击layers→add data加载高程CAD

  • 02

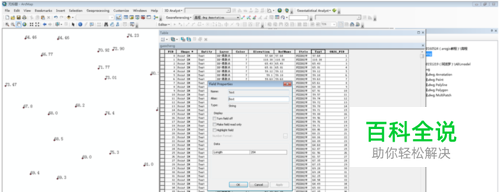

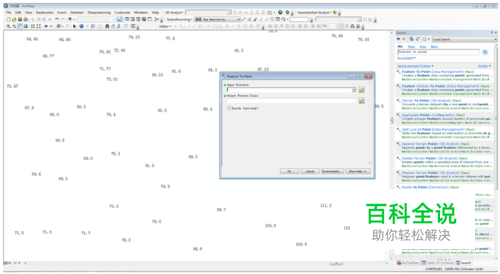

    确定高程数据所在的层annotation,找到feature to point……将其转换为点shp文件。

  • 03

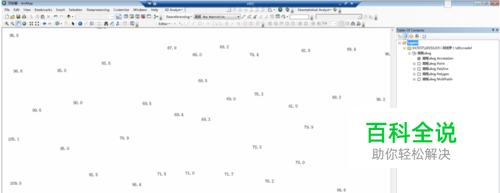

    此时发现高程数据所在的列,类型为文本,应将其转换为数值格式。

  • 04

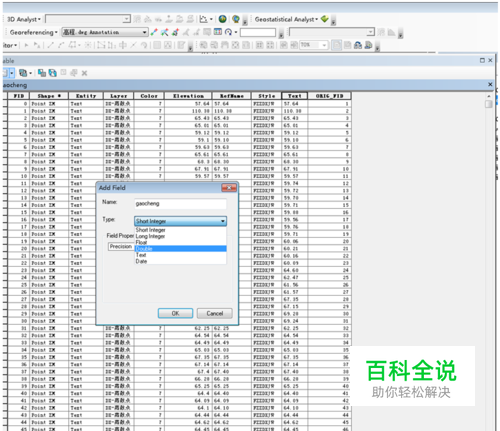

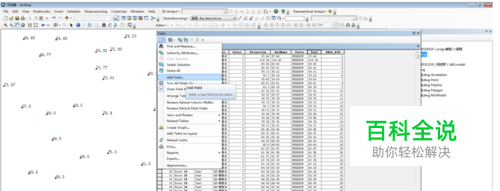

    点击add field添加新的一列

  • 05

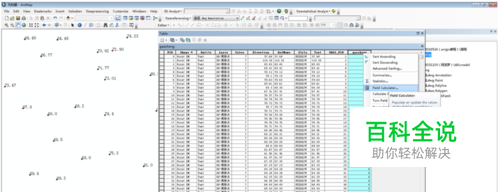

    右键新添加的列,field calculator……

  • 06

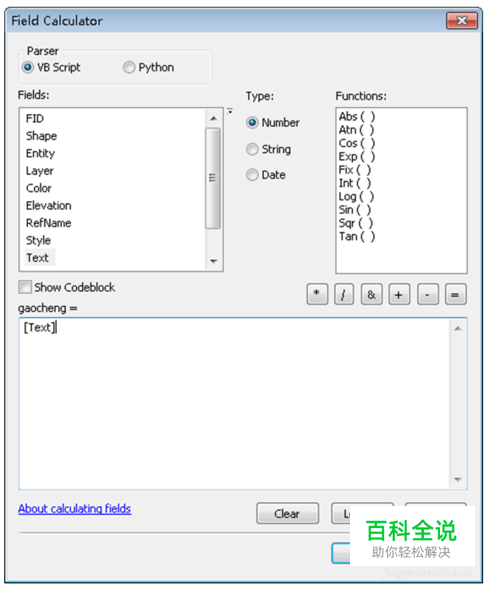

    设置gaocheng=[Text]

  • 07

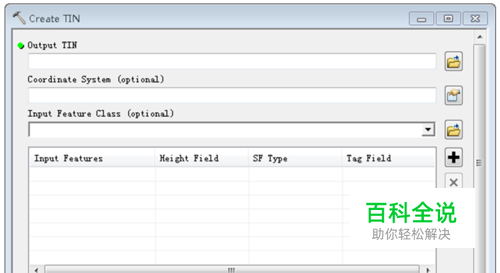

    这样就得到高程点的shp文件。 将点高程转成面高程一般有两种操作:点高程转成TIN和点高程转成raster。 首先,介绍点高程转成TIN。 3D Analyst→ create TIN生成TIN文件。

  • 08

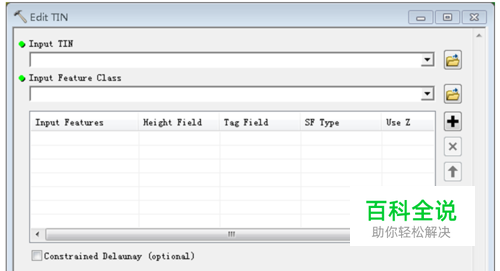

    3D Analyst→Edit TIN 可以对生成的TIN进行切割。Input feature class……中添加用来切割的多边形文件(shp)。

  • 09

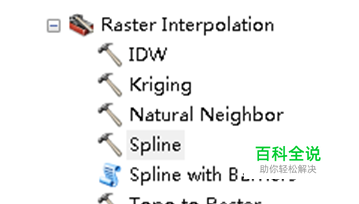

    生成TIN文件的原始高程可以是等高线或高程点,或两者都有。 其次,介绍点高程文件转为raster。 3D analyst→Rater Interpolation,选择插值的方法。

  • 10

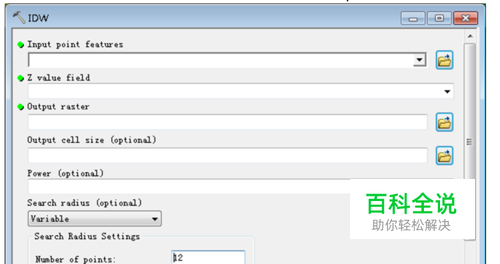

    在“Output cell size …….”中确定插值栅格大小,一般有0.5m×0.5m、1m×1m、5m×5m、10×10m等。

  • 11

    3D analyst→raster surface→slope ……..,求栅格坡度。

  • 12

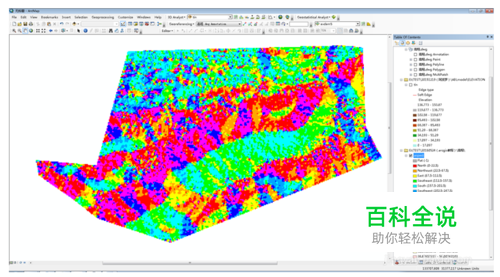

    3D analyst→raster surface→aspect ……..,求栅格度向。

  • 13

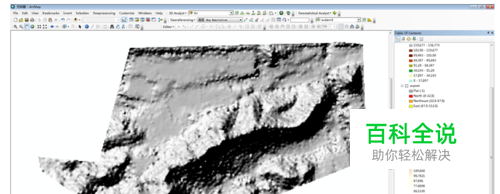

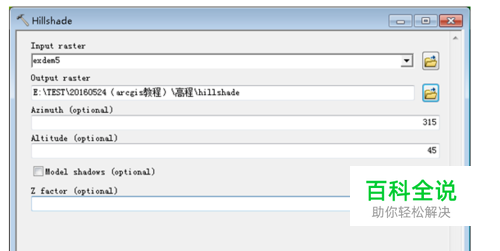

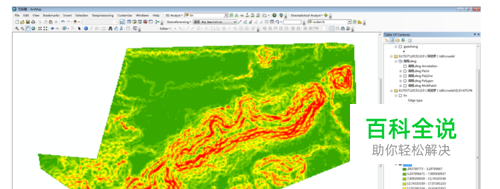

    3D analyst→raster surface→hillshade ……..计算山体阴影。

  • 14

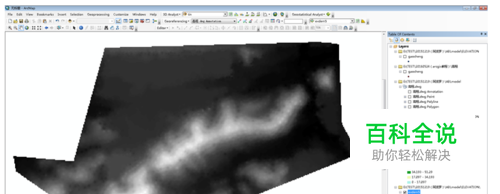

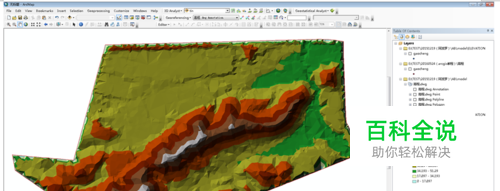

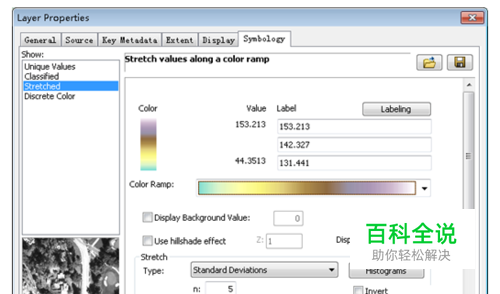

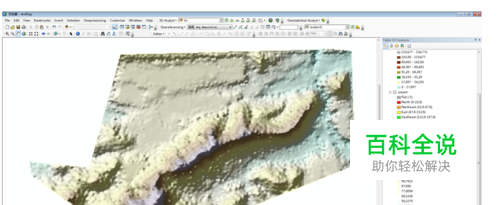

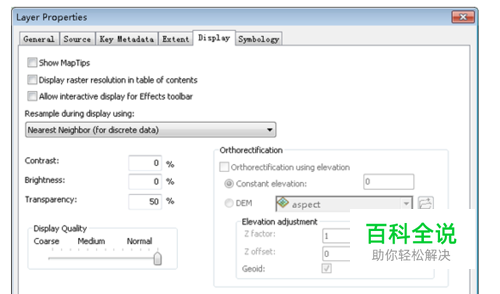

    在layer中加载高程dem文件和hillshade文件,dem在上,hillshade在下。打开dem属性(layer properties)设置界面,设置显示图例、brigtness、transparency等。

  • 15

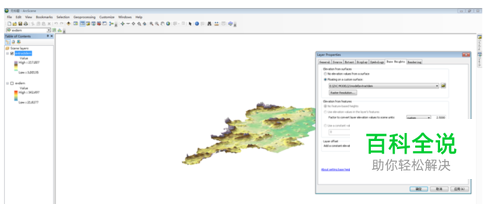

    可以通过ArcGIS组件ArcScene进行三维渲染。步骤如下: 右键scene layer,添加高程dem,打开layer property,点击base heights进行自定义设置。

  • 16

    点击rendering,在“effects”选项卡中可以设置光角、光滑度等。
