Origin 9.1 函数绘图指南

Origin提供了函数绘图功能，函数可以是Origin内置函数，也可以是Origin C 编程的用户函数，通过函数绘图，可以将函数的图形方便地显示在图形窗口中。与Origin 9.0之前的版本相比，Origin已经取消了“New Function”的选项，所以本篇从：在图形窗口绘图、在函数窗口绘图和从函数图形创建函数数据工作表3个方面介绍Origin 9.1函数绘图。

在图形窗口绘图

  • 01

    单击标准工具栏，打开一个图形窗口，

  • 02

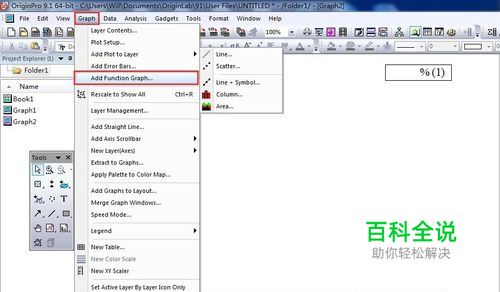

    选择菜单命令Graph-Add Function Graph，在弹出的Plot Details窗口的Function选项卡中定义要绘图的函数，如图所示。

  • 03

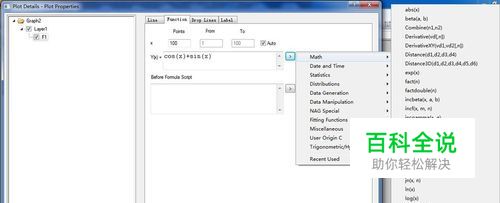

    在Plot Details对话框中可以选择各种数学函数和统计分析函数。在选择函数后，单击OK既可在绘图窗口中生成图形。也可以使用Origin的自编辑函数，本例定义了一个“cos（x）+sin（x)”函数，如图所示。

  • 04

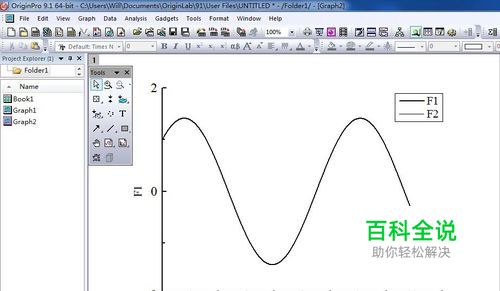

    单击OK按钮，即可在绘图窗口生成函数图形，如图所示。

  • 05

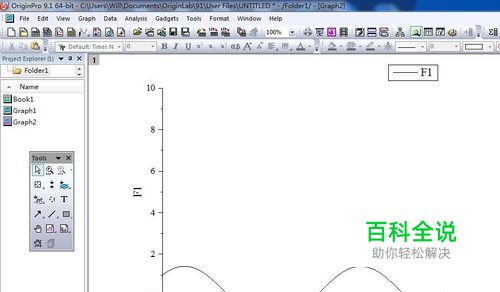

    然后需要调整XY轴的Scale才能保证图片的完整性，最终图形如图所示。

在函数窗口中绘图

  • 01

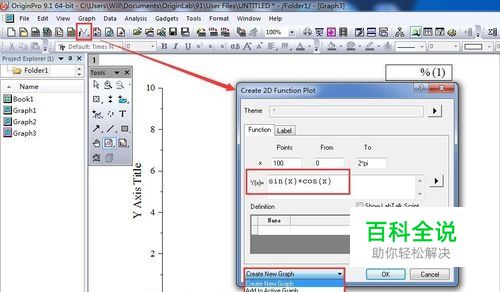

    与Origin 9.0之前的版本相比，Origin已经取消了“New Function”的选项，而只有如图所示的New 2D Plot与New 3D Plot，如果采用的是Origin之前的版本，则需要选择“New Function”选项。如图所示，点击New 2D Plot，在弹出的对话框中输入sin（x）+cos（x），然后选择图形生成的环境，点击OK即可。

  • 02

    然后在Plot图中，通过修图，就可以得到完整的函数图形，如图所示。

从函数图形创建函数数据工作表

  • 01

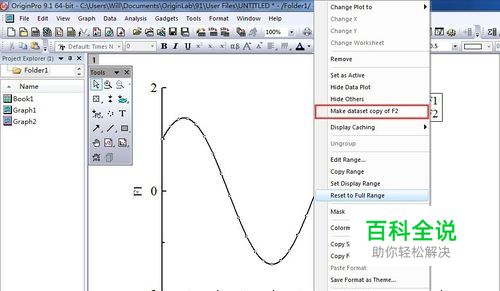

    在上面的图中曲线上用右键单击“Make dataset copy of FX”，如图所示。

  • 02

    弹出的窗口如图所示，name the dataset image of FX，可修改数组名。

  • 03

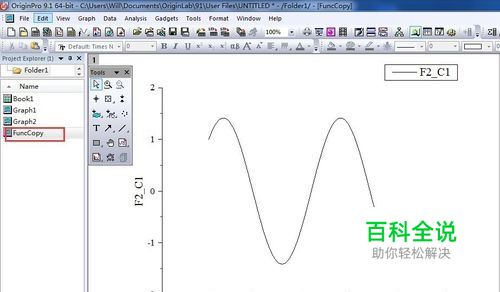

    单击OK按钮，出现一个“FuncCopy”图形窗口，如图所示。

  • 04

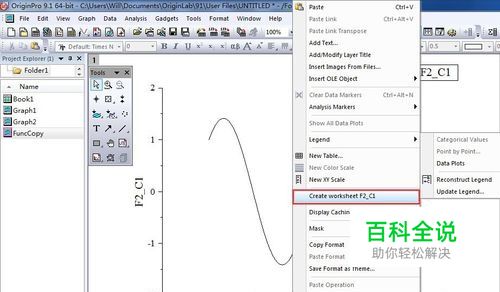

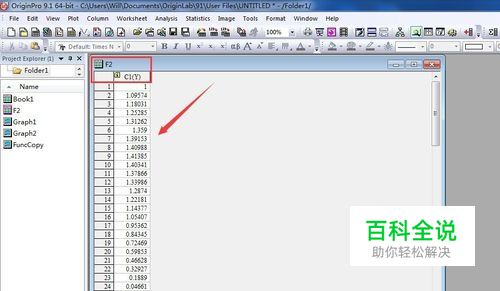

    在该窗口中单击鼠标右键，并在弹出的快捷菜单中选择“Creat Worksheet FX_C 1”，Origin会创建一个带Y数组的工作表，如图所示。

  • 05

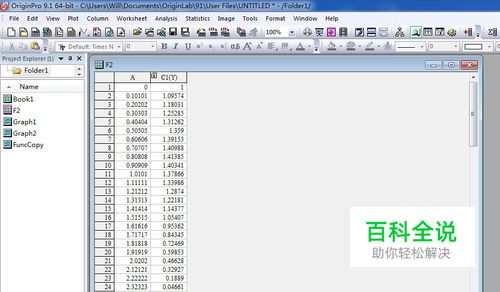

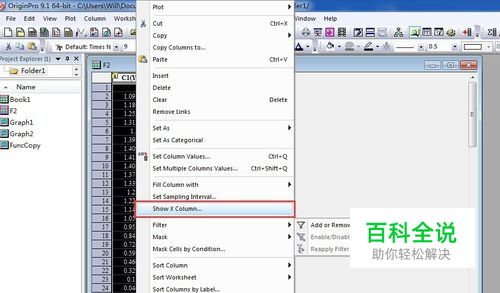

    选中上述工作表，用鼠标右键单击即开快捷才菜单，选择菜单“Show X Column”，则完成了函数数据工作表创建，如图所示。
