cass9.1小技巧之输出高清图片

小编今天讲解如何在cass9.1中将制作的图导出为高清图片。

操作方法

  • 01

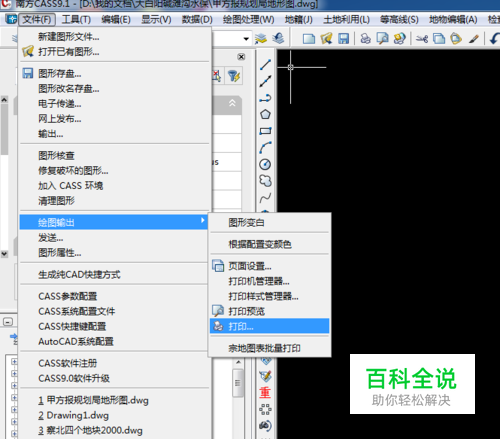

    将要导出图片的图在cass9.1中打开后,点击“文件”,在下拉菜单中选择“绘图输出”,在弹出的下级菜单中点击“打印”。

  • 02

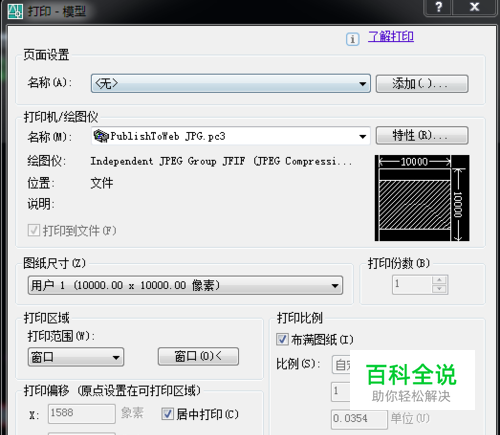

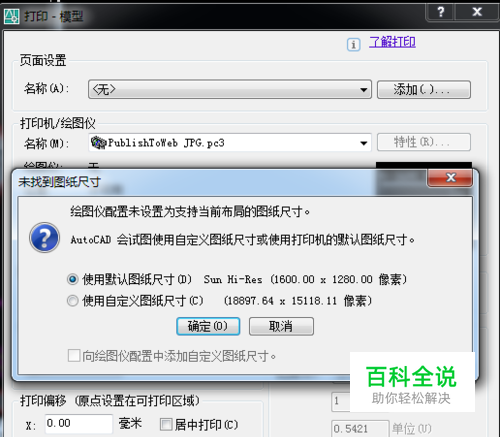

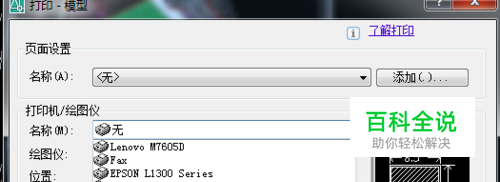

    在弹出的“打印-模型”对话框中,在打印/绘图名称下拉选项中选择“PublishToWeb JPG.pc3”,未找到图纸尺寸,单击默认即可。

  • 03

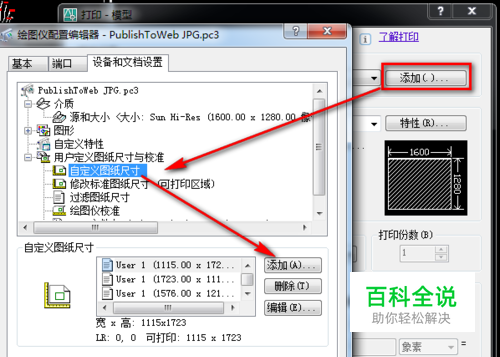

    点击打印机特性,弹出“绘图仪配置编辑器”对话框。在“设备和文档设置”标签页选择“自定义图纸尺寸”,单击“添加”按钮。

  • 04

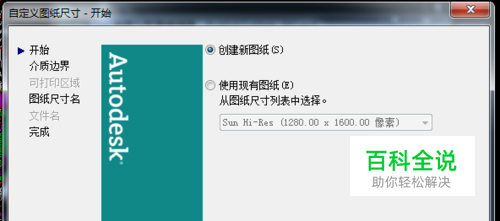

    弹出自定义尺寸对话设置对话框,选择“创建新图纸”,点击下一步,

  • 05

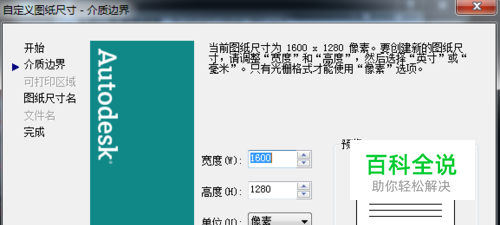

    在自定义图纸尺寸-介质边界,宽度和高度根据图尺寸填写,如果图较大,设置在10000以上,较小设置5000左右即可。然后一直下一步即可。

  • 06

    回到绘图仪配置编辑器对话框,选择“确定”。返回打印-模型对话框,在图纸尺寸中,选择刚设置好的图纸尺寸。

  • 07

    点击预览,发现图纸放大后元素也不好变模糊。点击确定,将图纸导出为图片。
