如何任意选用UG工程图中的正等测图的视角
在三维软件中出工程图,很多时侯都会添加一个正等测图到二维图中,经方便看图时得到更全面的参考。但有时默认的正等测图体现不清模型的结构怎么办呢?需要将正等测图转个角度来看,怎么做到?
操作方法
- 01

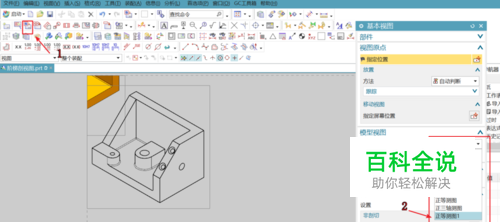

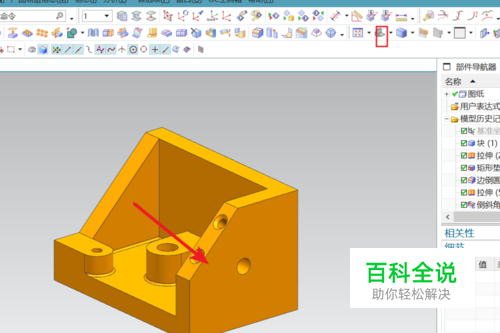

如图所示的模型,正等测图下是看不到内部还有个垫块的。所以如果在工程图中用正等测图,会是这样。达不到所要的要求。
- 02

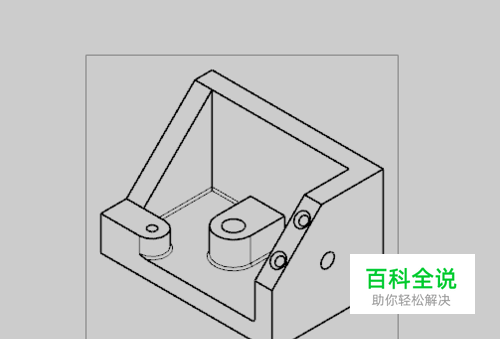

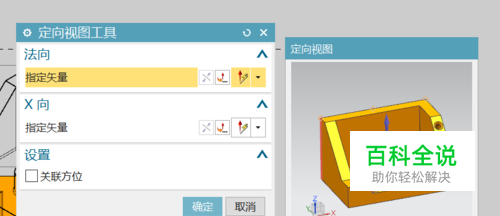

在要求不高的情况下,可用定向视图工具,用鼠标在定向视图区内直接拖动旋转得到任意角度的视图。但这个任意角太任意了,得到的图很难规整。
- 03

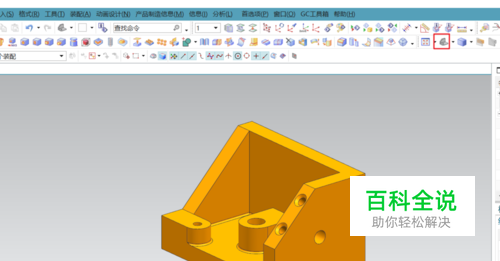

在之前的经验中,介绍过特列视图的做法;但那种方法不适合用到正等测图中,不过那种方法有值得借鉴的地方。 回到建模模式中,点击正等测图。这是软件的世界坐标下的正等测图。
- 04

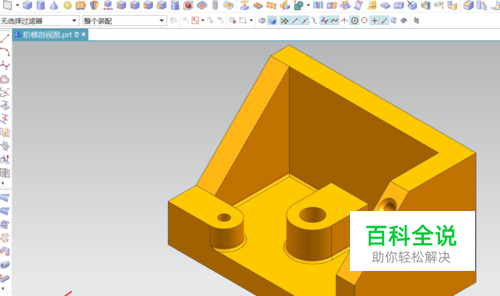

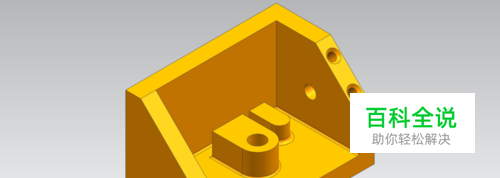

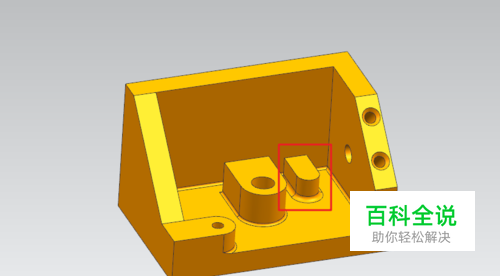

我们不用重建基准坐标,只要将世界坐标的相应轴旋转一个角度,就可以得到正等测图的另一个视角了。 在这里,只要旋转世界坐标的Z轴,即可得到不同的正等测图视角。鼠标点一下世界坐标的Z轴,会在旁边弹出一个角度对话框。在对话框内输入90度,世界坐标就以Z轴为轴心旋转了90度,这正是旋转了90度后的正等测图。内部结构可清楚表达。正是所需!
- 05

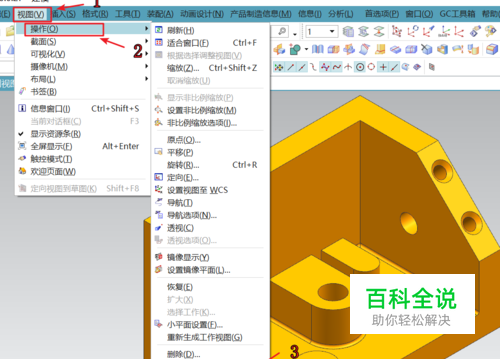

接下来,只要将这视图保存下来就可以了。鼠标选视图菜单栏,选操作找到另存为;在弹出的对话框中给当前视图取个名。确定即可。
- 06

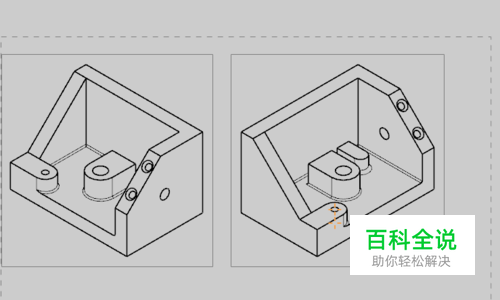

回到工程图模式,添加基本视图,选择刚才保存的视图,即可得到另一角度的正等测图。 由此可得到,其它的视图也可用这种方法得到规整的任意角度视图。
