SolidWorks如何对曲面进行接合与修补？
该给大家分享一篇SolidWorks对曲面进行接合修补的教程。
操作方法
- 01

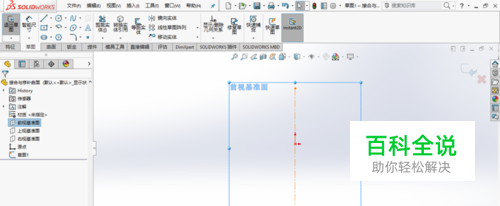

打开SolidWorks，新建一个零件模型。在前视基准面上绘制一条中心线，如图所示，退出草图。
- 02

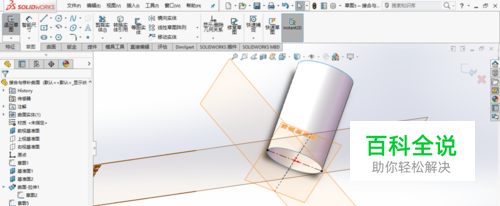

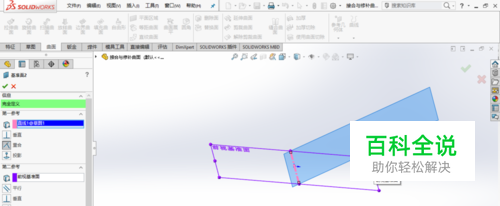

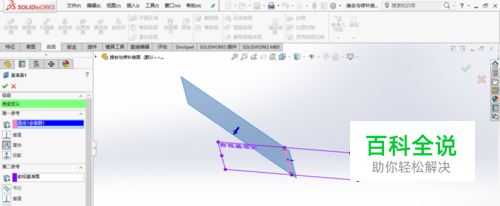

创建基准面1和基准面2，如图所示。
- 03

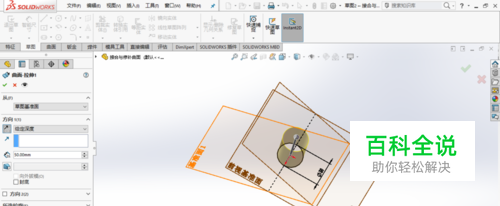

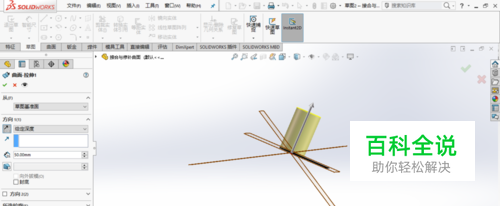

在前视基准面上绘制草图，创建拉伸曲面。
- 04
在前视基准面上绘制一条中心线，如图所示，作为参考草图。
- 05

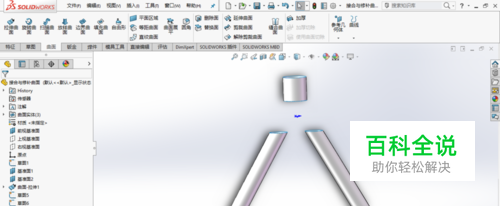

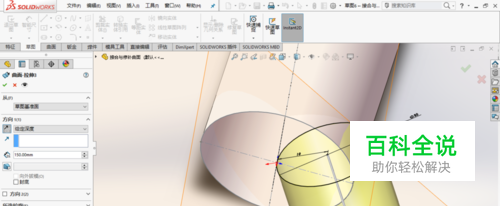

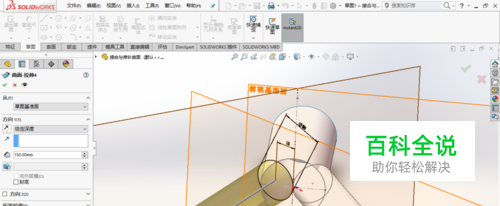

在基准面1上绘制草图，创建曲面拉伸。 在基准面2上绘制草图，创建曲面拉伸。如图所示。
- 06

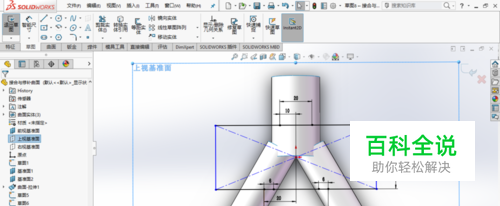

至此，零件曲面创建完成。接下来进行连接修补。 在上视基准面上绘制草图，如图所示。
- 07

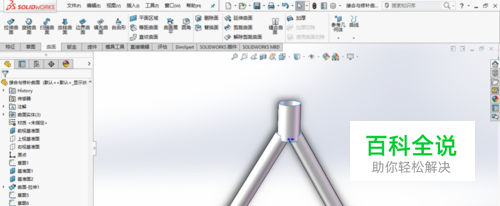

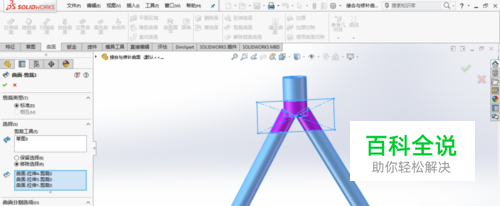

创建曲面剪裁，选择类型为标准，剪裁工具为刚创建的草图，如图所示。
- 08

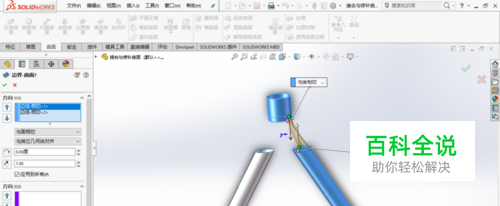

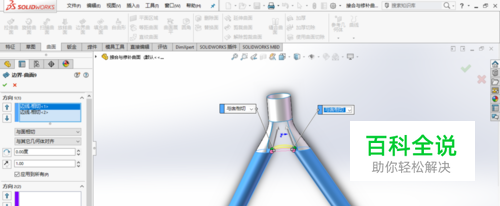

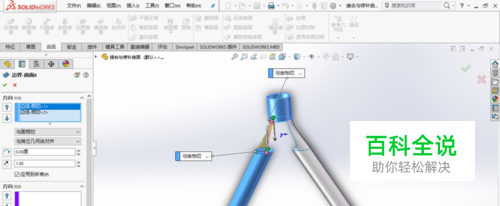

创建边界曲面，如图所示。
- 09

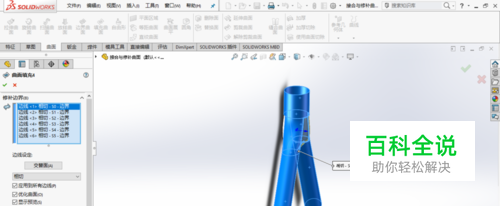

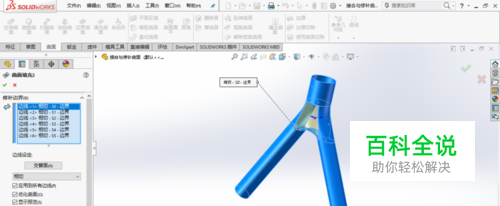

创建填充曲面，如图所示。
- 10

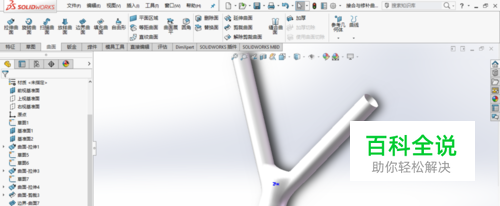

创建曲面缝合，如图所示。
- 11

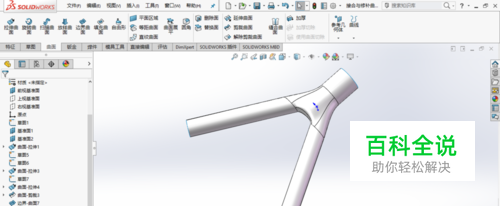

至此，完成曲面的接合修补，保存模型。
