Ansys中如何修改或设置单位？【百科全说】

当新手使用Ansys设置材料属性时会发现只有数值输入而没有单位输入，到最后搞不清楚计算结果的大小到底是多少、结果的单位是多少。为了回答这个问题，本文就通过以下三种方式来演示如何设置Ansys软件中的单位。

方法/步骤1：通过默认单位换算制来输入

01

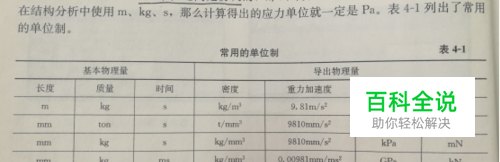

方法一是大多数CAE工程师最常用的。这里提一下为什么大多数新手会对单位设置产生疑惑，是因为Ansys软件在计算过程中并不限定必须使用哪一种单位制。所以我们在输入参数时，最好以国际单位制来输入，这样计算出来的结果也是国际单位。也就是说，如果你按长度（m）、质量（kg）、时间（s）来输入材料属性，那么计算出来的应力就是帕斯卡（Pa）、力就是牛（N）；如果你按长度（mm）、质量（kg）、时间（s）来输入材料属性，那么计算出来的应力就是千帕（kPa）、力就是毫牛（mN）。

01

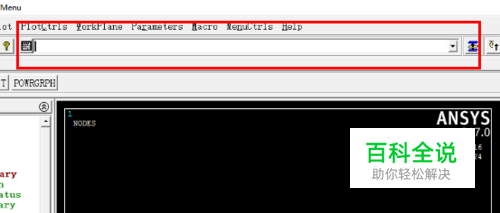

第一步：通过在ANSYS命令流窗口中输入“/UNITS......”。例如输入命令“/units,SI”，然后按Enter键执行命令，意思是设置系统单位为国际单位制。 “/units”命令后还可以接： USER——用户自定义（default），第二步对此进行详细说明； SI——国际单位制（m，kg，s，K）； MKS——MKS单位制（m，kg，s，℃）； uMKS——uMKS单位制（μm，kg，s，℃）； CGS——CGS单位制（cm，g，s，℃）； MPA——MPA单位制（mm，Mg，s，℃）； BFT——英制英尺单位制（ft，slug，s，°F）； BIN——英制英寸单位制（in，lbm，lbf*^2/in，°F）。
02

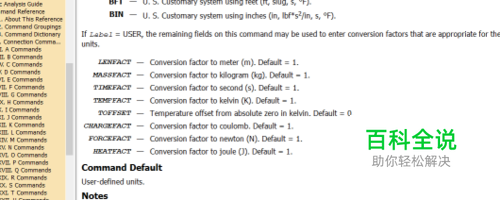

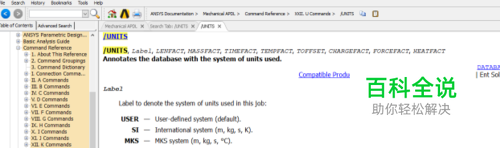

第二步：对单位进行更加详细的自定义设置。其完整命令格式是：/Units，Label，Lenfact，Massfact，Timefact，Tempfact，Toffset，Chargefact，Forcefact，Heatfact。“Label”后面的其它选项是设置长度、质量、时间等单位的，一般情况下用不着，其可按照ANSYS Help中的命令解释进行设置，如下图所示。

01

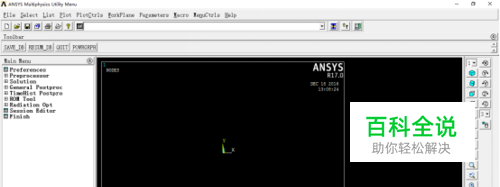

第一步：打开ANSYS软件，找到主菜单栏“ANSYS Main Menu”。
02

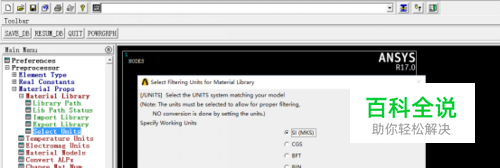

第二步：按步骤：Preprocessor>Material Props>Material Library>Select Units。操作界面如下图所示，默认为SI（国际单位制）。
