Dell电脑拆装图解 - XPS1330

准备工作

01

在开始任何阶段的操作之前，请了解产品指南中的以下安全说明

步骤

01

拆装前准备
02

1.确保工作表面平整和整洁，以防止刮伤计算机外壳。 2.关闭计算机电源。请参阅关闭计算机电源。 3.如果计算机连接到一个坞站设备，将它取下。参阅有关坞站设备的说明。 4.从计算机上断开电话线或者网线 5.关闭显示屏并反转计算机放置在一个平滑的工作台上 6.将计算机以及周边设备从插线板上取下 7.移除电池 a.找到位于计算机底部的电池释放锁 b.将电池从电池槽中移除 8.按电源按钮以导去系统板上的残留电量
03

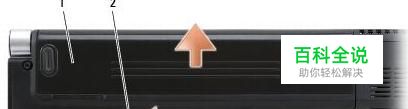

1battery2battery-bay release latch
04

移除或更换内存
05

1.如果有一个内存模块安装在插槽2，在移除它之前需要先移除插槽1的内存模块
06

2.参考准备工作章节
07

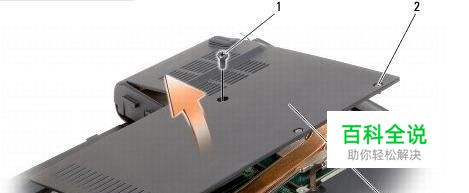

3.反转计算机，找到3个外壳螺丝（M2.5 X 5 mm )，并移除模块盖板。
08

1M2.5 x 5-mm 螺丝2外壳螺丝 (3)3模块盖板
09

4.为防止对内存模块连接器造成损坏，请勿使用工具将内存模块固定夹张开。
10

5.用指尖小心地将内存模块插槽两端的固定夹张开，直至模块弹起
11

6.从插槽中移除内存模
12

7.为防止静电损害，请使用接地腕
13

带或不时触摸未上漆的金属表面（例如计算机背面的连接器）以导去身上的静电。
14

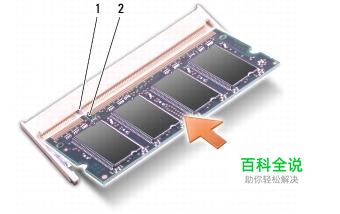

8.将模块边缘连接部分的槽口与连接插槽中的卡舌对准。
15

9.将模块以45度角平稳地滑入插槽，并向下转动模块直至其卡入到位。如果未听到咔嗒声，请卸下内存模块并重新安装。
16

1卡舌2槽口
17

移除硬盘
18

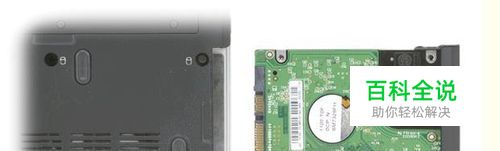

1.参考准备工作章节 2.反转计算机 3.移除M3 x 3-mm螺丝 4.将硬盘从插槽中滑出
19

当硬盘驱动器未安装在计算机中时，请将其存放在保护性防静电包装中。有关详情，请参阅计算机附带的安全信息中的“防止静电损害”。
20

中央控制板及铰链护盖
21

1.参考准备工作章节 2.反转计算机，移除固定中央控制板的两个M2 x 3-mm螺丝
22

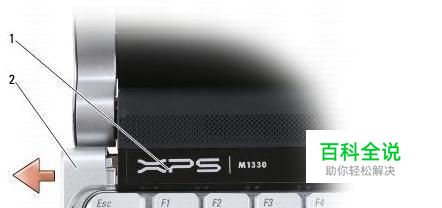

3.再次反转计算机正面朝上，尽可能的打开显示屏（最大只能打开至140度） 4.将铰链护盖从计算机两边取下
23

1中央控制板2铰链护盖
24

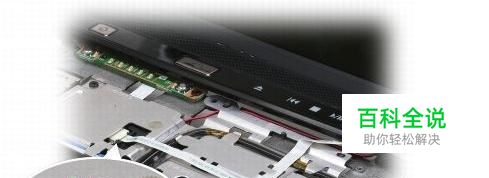

5.慢慢向上掀开中央控制板，移除与主板的连接线缆 6.移除键盘（请参考移除键盘章节） 7.用指尖向前推动锁定卡扣，并移除中央控制板线缆
25

移除键盘
26

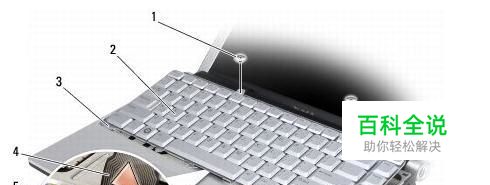

1.参考准备工作章节. 2.移除中央控制板及铰链保护盖（请参阅移除中央控制板及铰链护盖） 3.移除键盘上部的两个M2 x 2-mm螺丝 4.小心的将键盘向计算机后部滑出
27

5.提起系统板上固定键盘连接线缆的塑料棒，移除键盘
28

1M2 x 2-mm 螺丝2键盘3键盘卡扣4键盘连接线缆5塑料固定棒
