solidworks创建电动机叶轮的技巧
主要是在solidworks中使用放样基体的功能技巧，来创建电动机叶片。再使用圆周阵列，直接使用圆柱边线来阵列叶片。
操作方法
- 01

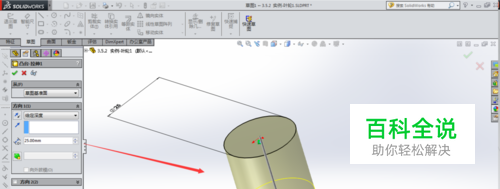

先绘制一个如图所示的圆，使用拉伸凸台命令拉伸一个圆柱体作为轴芯。
- 02

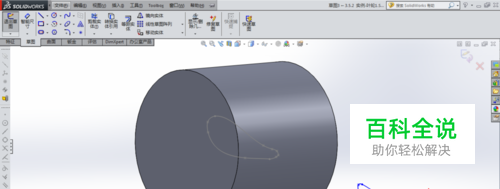

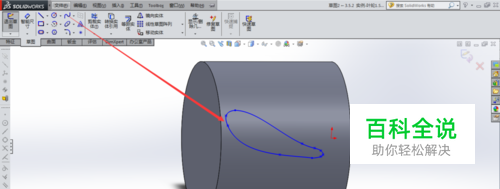

选择一个纵向基准面，在草图模块使用样条曲线绘制一个叶片轮廓，如图所示。完成后将基准面偏移３５，在新建的基准面上再绘制一个叶片轮廓，如图
- 03

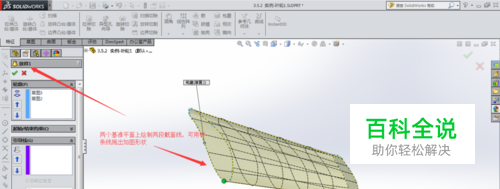

使用放样凸台命令，对前面绘制的两个轮廓线进行放样生成叶片实体。
- 04

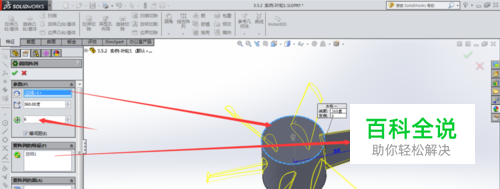

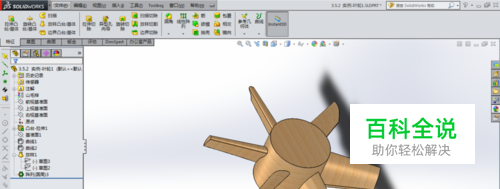

最后使用圆周阵列命令，对叶片的放样特征进行阵列，阵列线选择圆边线即可，数量为６个，如图。
