如何在CAD中画圆柱的轴测视图

画只有矩形的轴测视图似乎挺简单的。但画有圆的轴测视图就要复杂一点了。

操作方法

  • 01

    先右击‘栅格’图标，选择‘设置’。

  • 02

    在弹出的对话框中如第二幅图选择。

  • 03

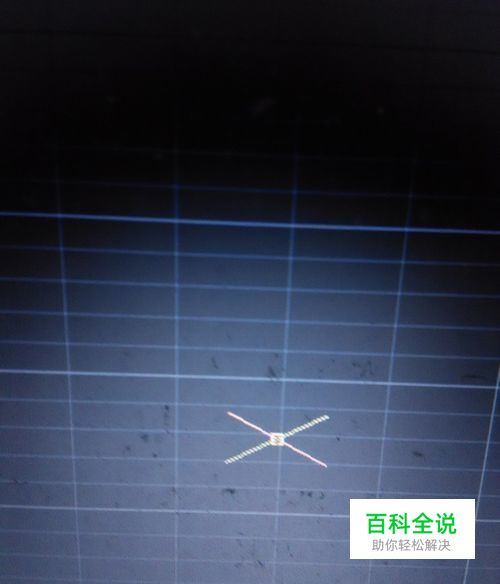

    此时已经可看到草图界面已切换到了轴测视图的界面。按F5可切换成“等轴测平面 俯视”，如下图。然后按F8,启动正交模式。

  • 04

    输入ellipse椭圆命令，回车后输入i，等轴测圆，回车。

  • 05

    此时就到草图中指定圆心，然后直接键入半径，回车。

  • 06

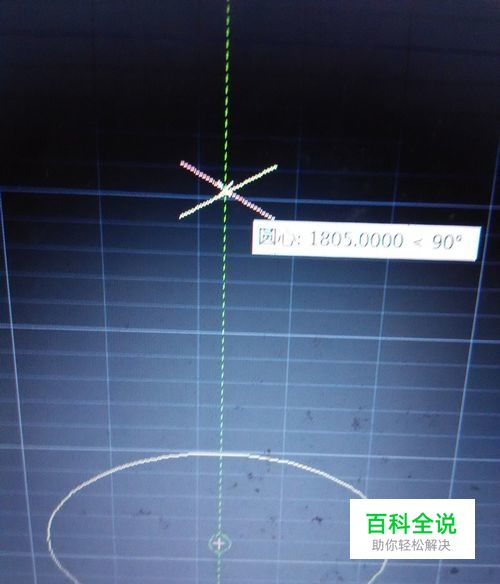

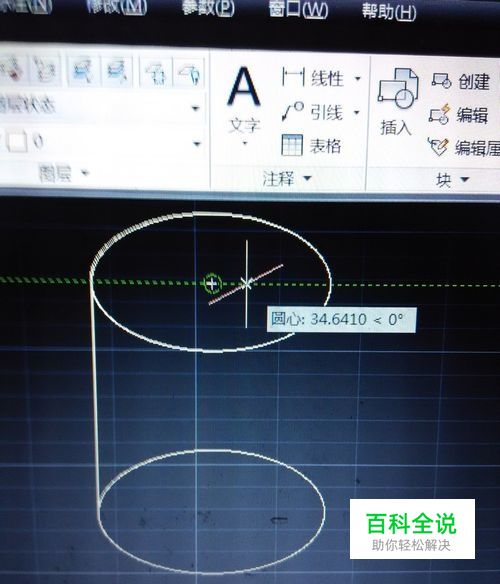

    此时就要画顶圆了。步骤和上面一样。当要确定圆心时，如下图沿着绿线向上，到适当高度时就单击确定下圆心。然后直接键入一样的半径值，回车。

  • 07

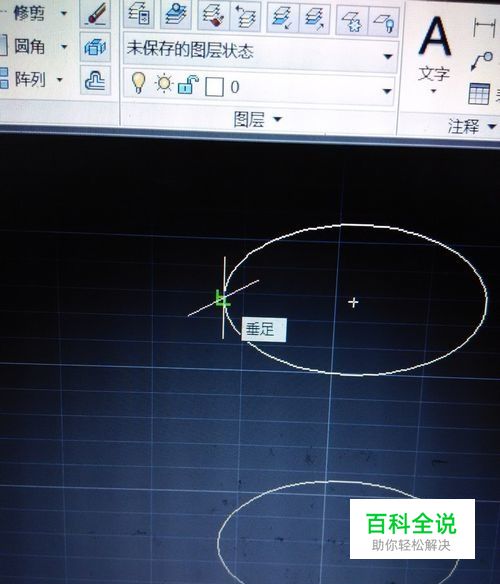

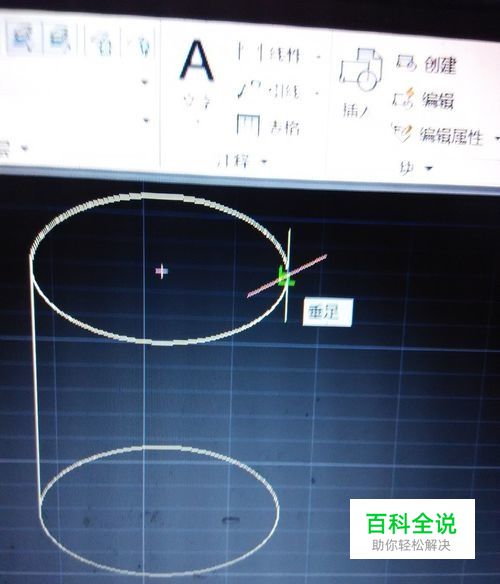

    按F5切换到“等轴测平面 左面”，或右面。选择直线命令。如下图画好圆柱的两条高。 此时可能会出现找不到底圆切点的情况。这可能是圆弧不光滑的原因。这里为了不打断经验的连续性，不知道的，可参考我的一篇经验“ AutoCAD2013中的’圆‘不圆与背景是黑的 ”。

  • 08

    此时只要用’修剪‘命令，将底圆的上半圆弧修剪掉就完成了圆柱的轴测视图。
