(平面超级技巧)AI透视教程

大家知道，新版的AI增加了透视功能，这无疑是个巨大的改进，使得做出的东西更加符合自然规律！也是标准化制图的一个有力工具，那么下面以一个小洋房为例，希望大家能掌握这个功能。

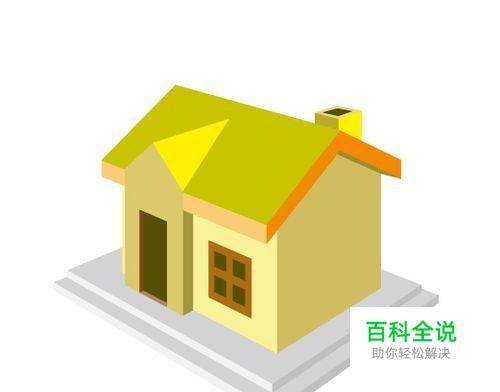

先看结果：

操作方法

  • 01

    找到透视工具

  • 02

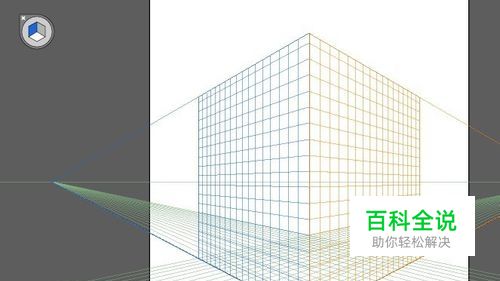

    界面将出现，如图，这是默认的“ 两点透视”，我们要做的东西也刚好是两点透视

  • 03

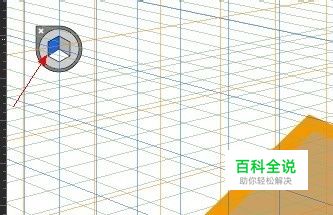

    注意到左上较的一个圆形图标，按SHIFT+V, 点击立方体的外围，如箭头所示，使得立方体没有颜色

  • 04

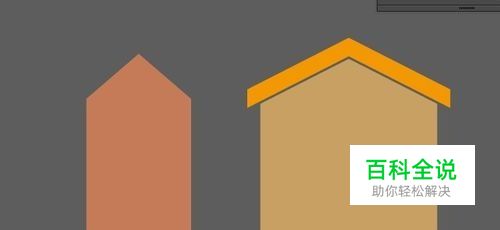

    画一个屋的侧面，并复制一个

  • 05

    按SHIFT+V，点击立方体的一个侧面，其实这个侧面正好对应着屋的侧面（相信大家能理解这点），这也是操作中的关键，需要频繁的切换立方体的面

  • 06

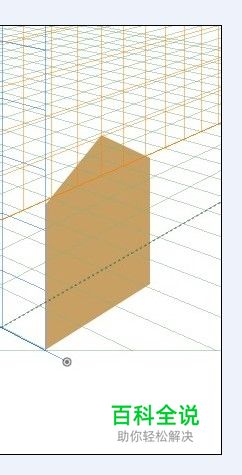

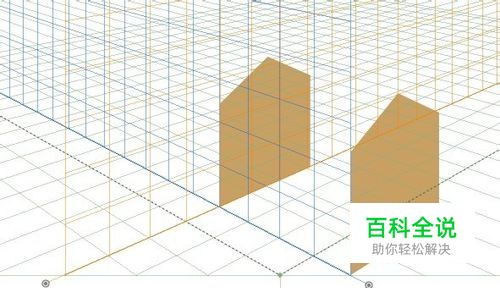

    按SHIFT+V，把刚才画的屋的侧面（不含屋顶），点击并拖入红色网格内，它会自动依附在红色网格面，并形成透视效果

  • 07

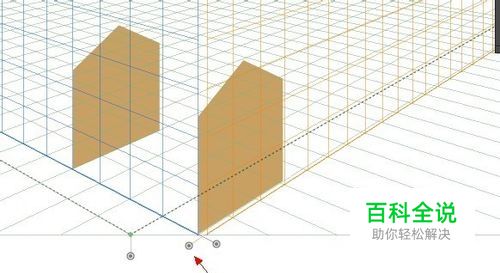

    按SHIFT+V状态下，按ALT键并拖动手柄，于是就复制了一份屋的侧面，（这里说明一下，如果是按SHIFT，拖动手柄则是移动网格内所有内容）

  • 08

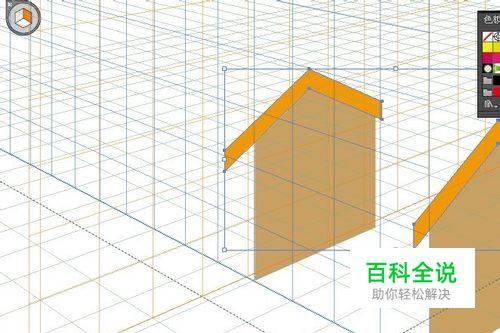

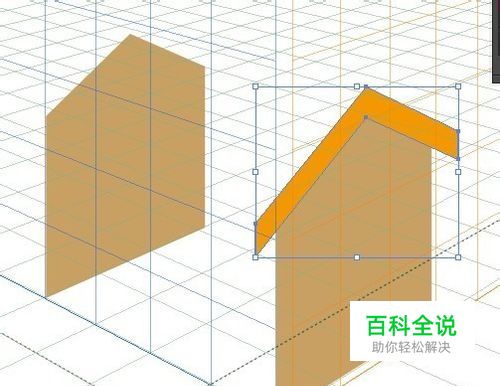

    把红色网格移动到屋的第一个侧面偏右边一点的位置，（为什么要偏右边一点呢？ 因为将要画的屋顶不是和屋的侧面不是一个平面！） 然后拖入红色网格内；

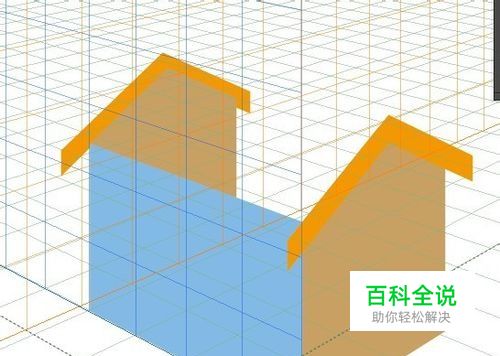

  • 09

    同7步一样，按SHIFT+V状态下，按ALT拖动手柄，复制屋顶

  • 10

    按SHIFT+V状态下，点击左上方立方体，把立方体，归位回蓝色网格平面， （也就是准备操作屋的正前方）

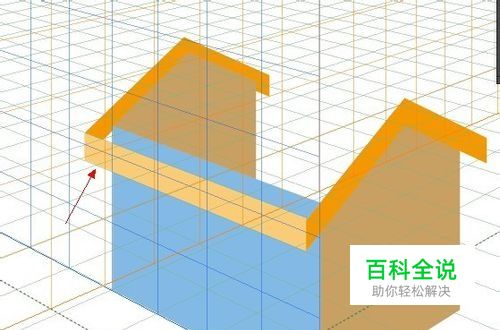

  • 11

    直接按M,绘制一个矩形，

  • 12

    向左略微移动蓝色网格面（如何移动我想大家都会了吧！不会就在参考以上步骤）同上，继续绘制矩形

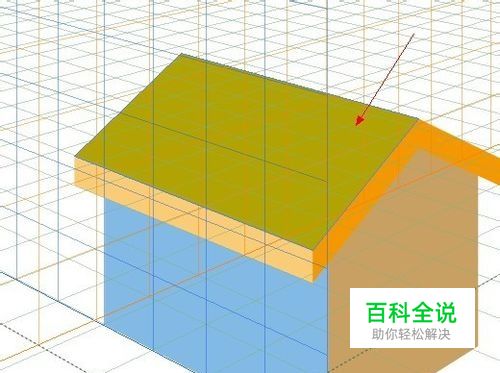

  • 13

    根据个各顶点，把屋顶缝合

  • 14

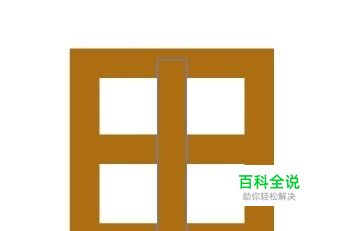

    把立方体退回到空白状态，并画一个窗格

  • 15

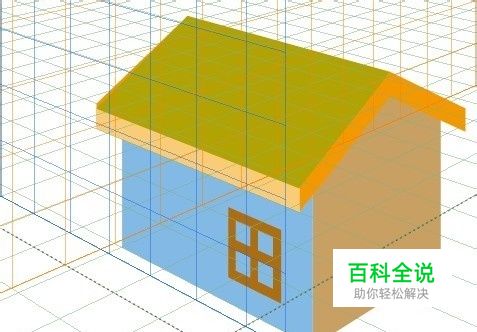

    回到蓝色平面网格，然后把窗格拉入其中（ 一定要在按SHIFT+V 状态下），这是透视操作的灵魂

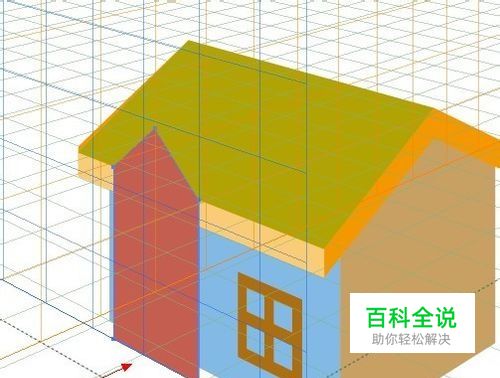

  • 16

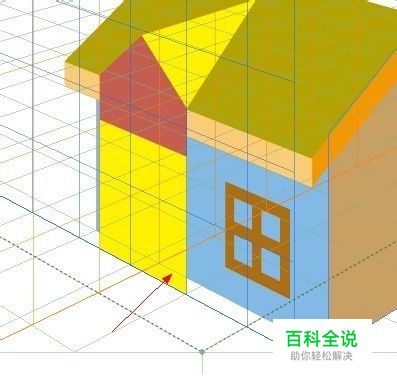

    向左移动蓝色平面，使得其位置和大门一致

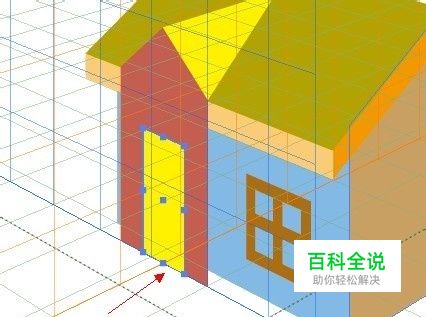

  • 17

    绘制大门

  • 18

    按SHIFT+V 状态下，拖入适当的位置

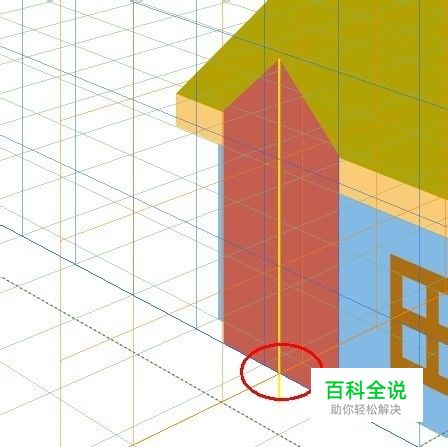

  • 19

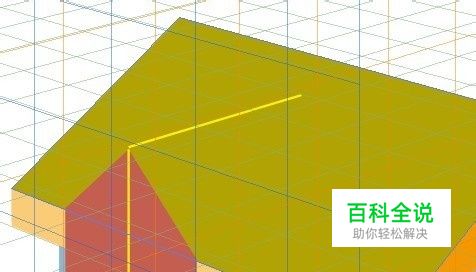

    画一条黄色的垂线，并移动红色网格平面使其与蓝色的交线刚好是黄色线，这样做的目的是画大门的屋脊.

  • 20

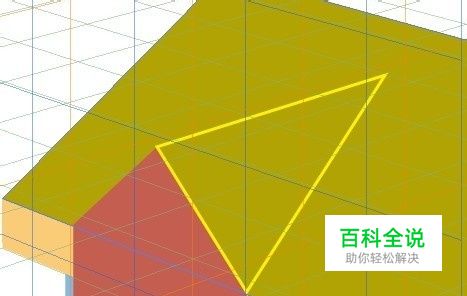

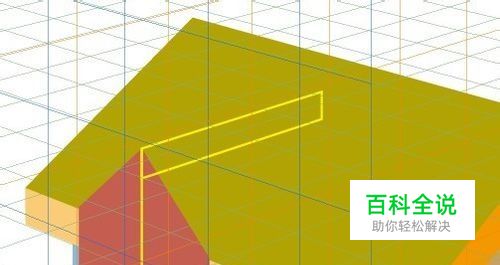

    退回红色网格平面，并画一个矩形，去掉多余线条，并练成一个三角面

  • 21

    回到蓝色网格平面，画一个矩形，和大门等宽 （目的是缩小后是居中的）

  • 22

    按SHIFT+V 状态下，缩小

  • 23

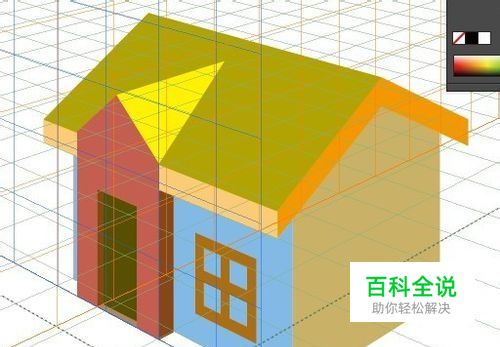

    再画上大门侧面和其他部分，方法我就不再赘述，

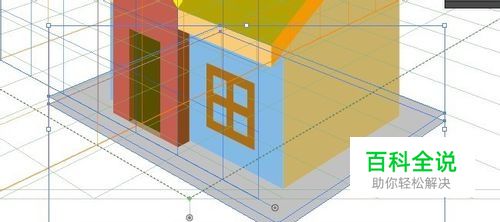

  • 24

    点击大地平面，并画矩形，按ALT键盘向下拖动大地平面手柄，于是复制了一个矩形；

  • 25

    同理，完成屋基地面

  • 26

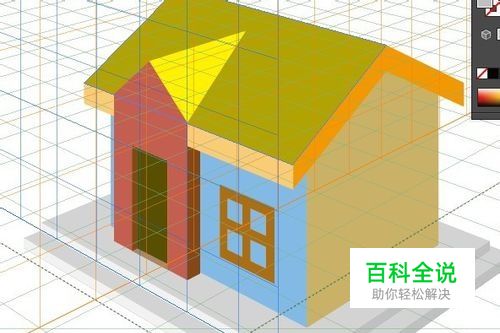

    调以下颜色，隐藏透视(shift+ctrl+i)，最终得到如图：
