2009CAD怎么设置施工图标注样式?

标注样式可以分为
机械标注和
建筑标注。施工图标注样式所以为建筑标注,让小编教大家如何设置施工图标注样式。

操作方法

  • 01

    施工图标注样式划分为: 标注(大)、 标注(中)、 标注(小)。 大标注一般用在1:50施工图图纸中大尺寸的标注; 中标注一般用在1:50施工图图纸中墙体的标注; 小标注一般用在1:30施工图图纸更细节立面体标注。

  • 02

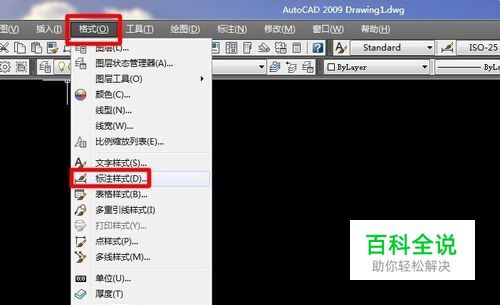

    打开2009CAD点击 格式,再选着 标注样式。

标注(大)

  • 01

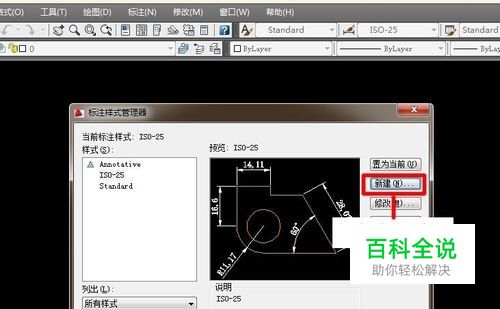

    点击 新建。

  • 02

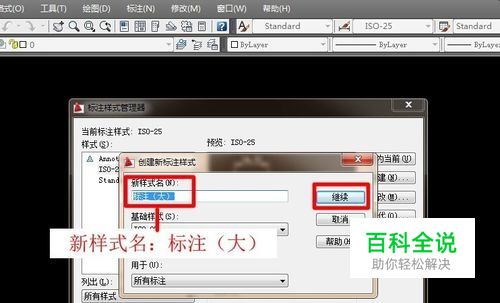

    新样式名: 标注(大),再点击 继续。

  • 03

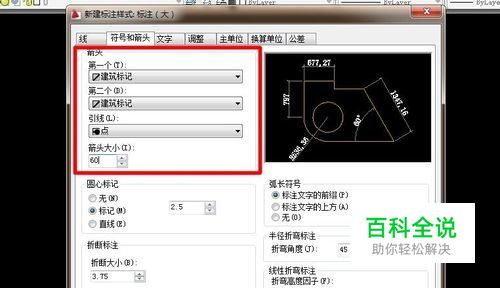

    符号与箭头。

  • 04

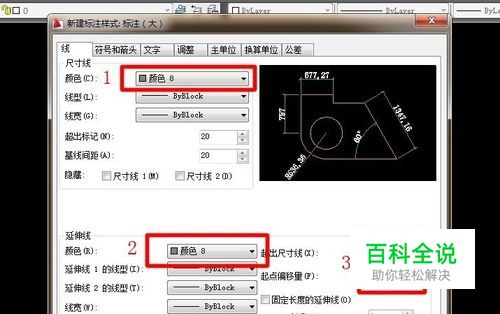

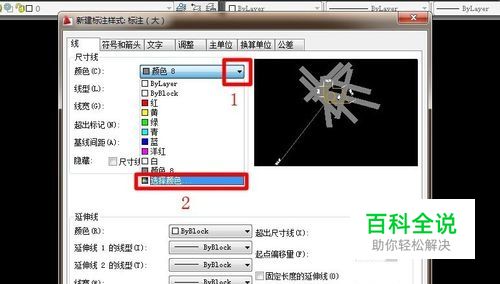

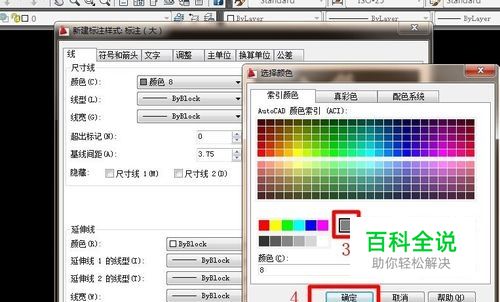

    线。

  • 05

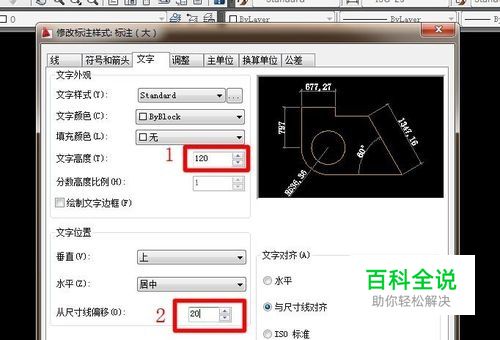

    文字。

  • 06

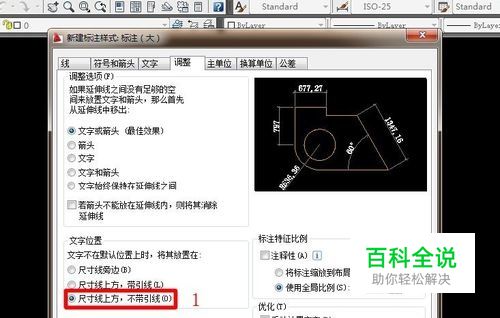

    调整。

标注(中)

  • 01

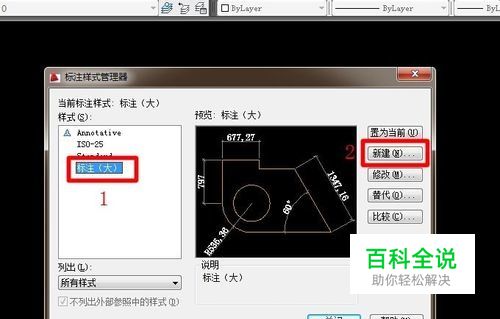

    点击 标注(大)为基础,再点击 新建。

  • 02

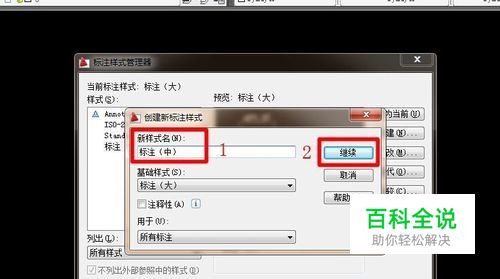

    新样式名: 标注(中),再点击 继续。

  • 03

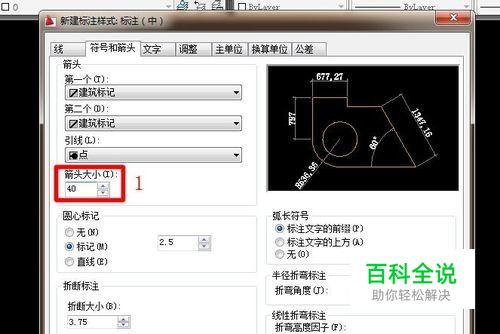

    符号与箭头。

  • 04

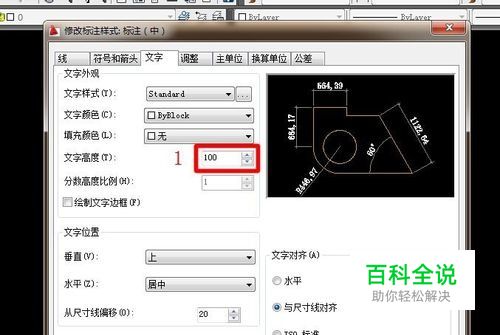

    文字。

标注(小)

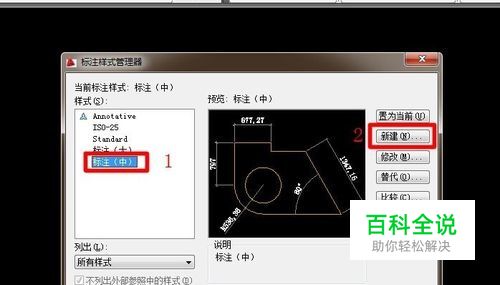

  • 01

    点击 标注(中)为基础,再点击 新建。

  • 02

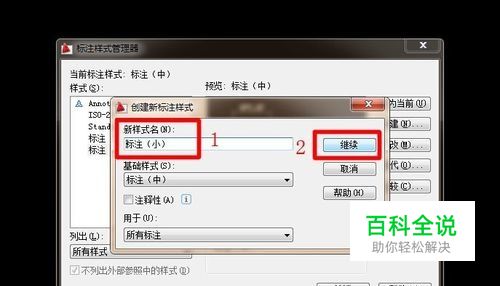

    新样式名: 标注(小),再点击 继续。

  • 03

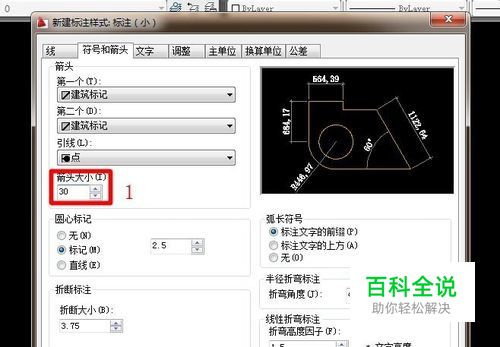

    符号与箭头。

  • 04

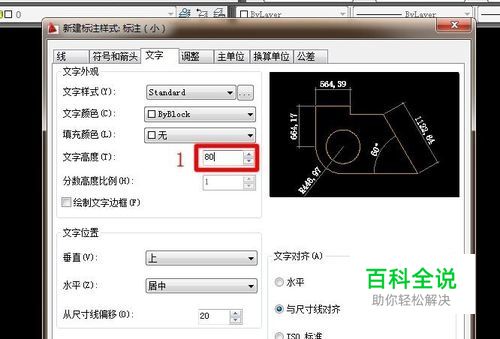

    文字。

  • 05

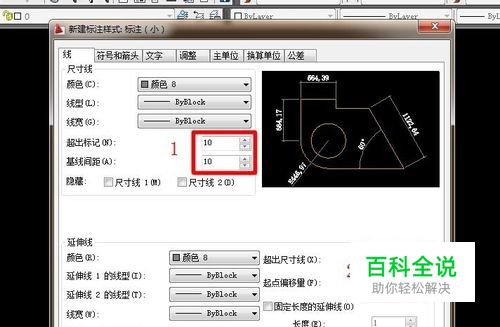

    线。

  • 06

    规范施工图,才能设计出合格的施工图纸!此经验对您有用,请点击 收藏!
