【GIS制图】格网属性及设置外框标注
格网,粗略地讲,也就是我们说的经纬网。
简单捣鼓一下格网属性,看各个选项卡什么功能,对格网能进行什么设置。
有时候经纬网不能如你所愿在地图外边框进行分刻度及标注,这里就我自己遇到的一个问题提出解决办法,供你参考。
操作方法
- 01
切换到【布局视图】
- 02

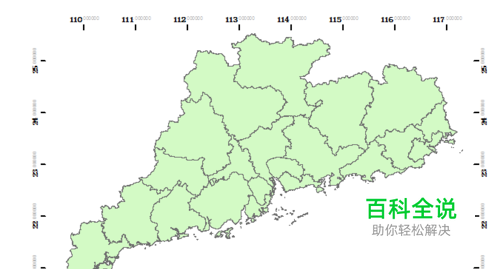

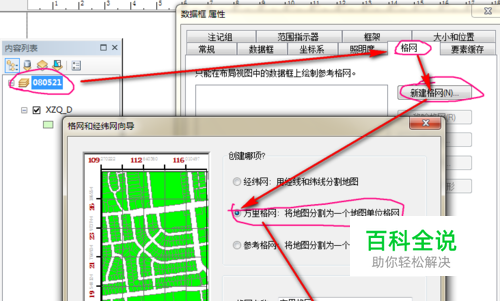

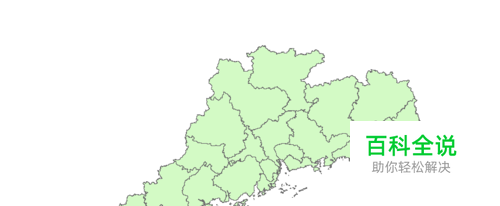

对图层右键【属性】——选【格网】选项卡——【新建格网】——我这里选了【方里格网】,根据需要自行选择即可——【下一步】。 最后记得存储为【随数据框变化……】 完成后【应用】,效果如图。
- 03

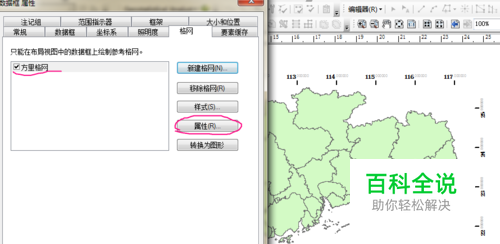

记得在选中所需格网情况下,再选择【属性】。
- 04

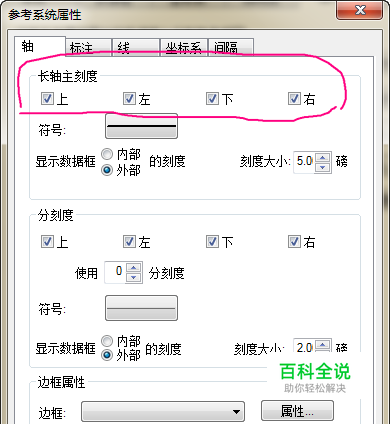

选择【轴】选项卡,之前创建的格网在地图的上下左右均有轴及标注,根据需求将勾去掉。(这里我去掉了【上】、【右】的勾)
- 05

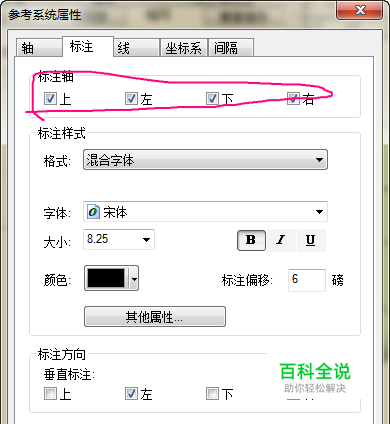

选择【标注】选项卡,类似第四步的,标注我只勾选了【左】、【下】;
- 06

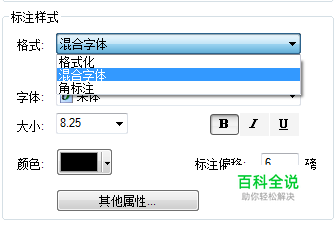

原有的标注方式是 整数位黑色+小数位灰色及上标,想要设置成整数位和小数位都是黑色且不上标,可将【标注样式】下拉选择【格式化】。
- 07

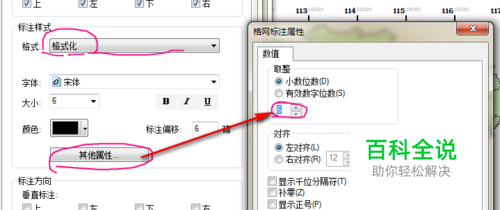

之后可在【其他属性】里设置小数位数,此处我选择保留两位小数。
- 08

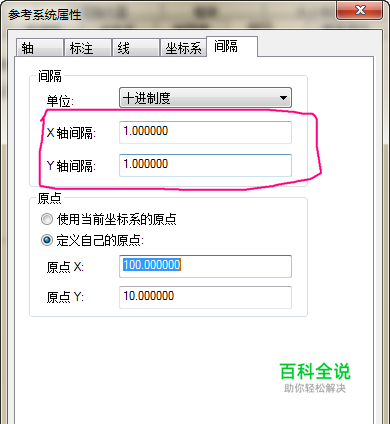

选择【间隔】选项卡,可设置X、Y轴刻度,即经度纬度每间隔多少标注一次。
- 09

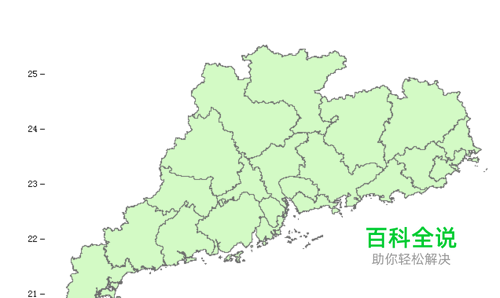

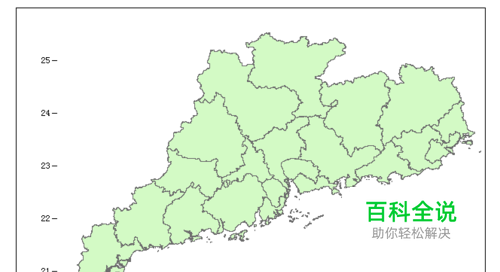

【应用】后效果图,但是没有外边框。
- 10

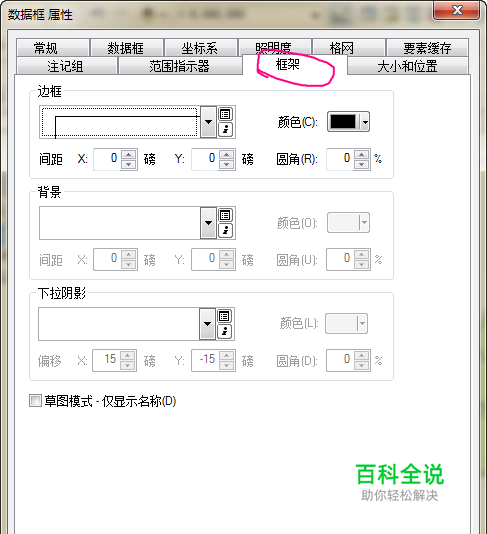

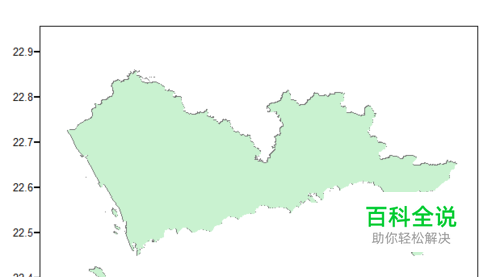

想要加个外边框,可在【框架】里设置边框的粗细及颜色。
- 11
应用后发现效果不太如意:标注及刻度轴都没有在外边框处,而是在里面。
- 12

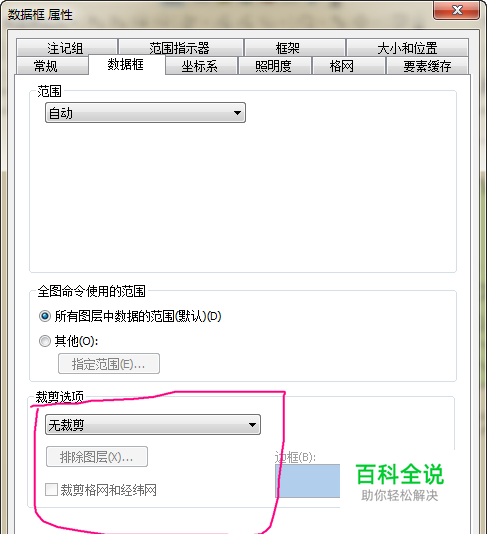

在【数据框】选项卡里可进行设置。 在【无裁剪】情况下,标注及刻度都跑回外边框处。
- 13

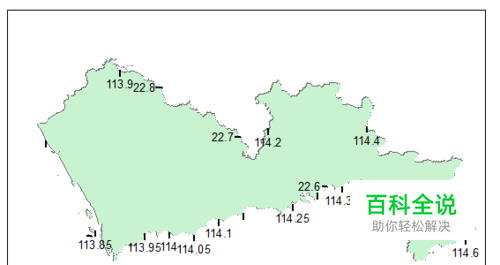

但有时候因为需要,我们选择了【裁剪至形状】,而这样会导致标注直接跑到地图上去。
- 14

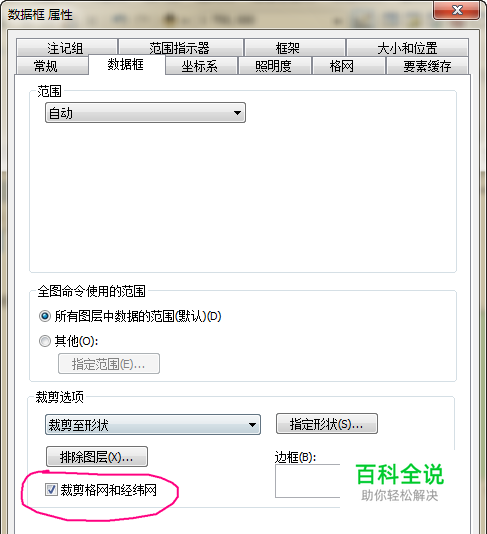

可在【数据框】选项卡下将【裁剪格网和经纬网】前面的勾去掉,【应用】后效果如图。
