Revit如何创建建筑剖面图？
建筑剖面图是用一个假想的剖切面将房屋垂直 剖开所得到的投影图，剖面图能够反映建筑物的结构形式、垂直空间利用 各个层面构造的做法等情况，其实在Revit里面创建剖面图非常的简单，接下来小编为大家演示一遍。
操作方法
- 01

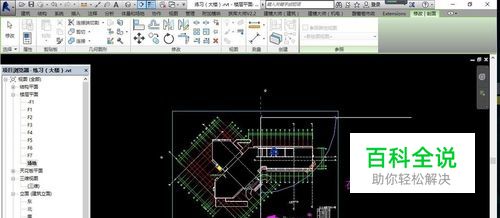

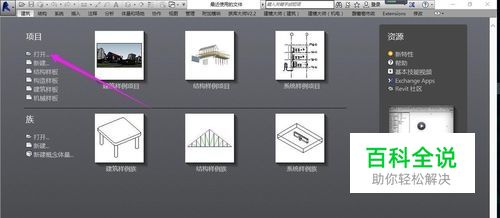

打开软件（如图所示），接着打开我们画好的模型，切换至场地标高。
- 02

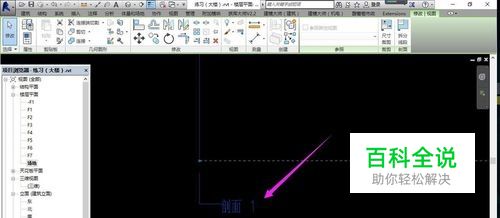

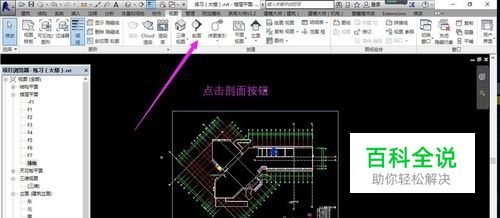

在视图选项卡选择剖面按钮，在模型的中间绘制一条直线，绘制完成后会出现剖面符号标记（如图所示）
- 03

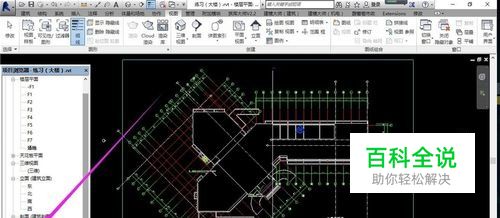

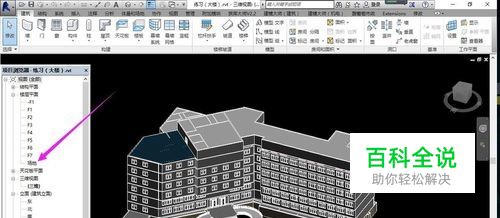

接着我们在软件左侧项目浏览器中找到（剖面1），点击打开，可以看到这是剖面图已经创建完成了。
- 04

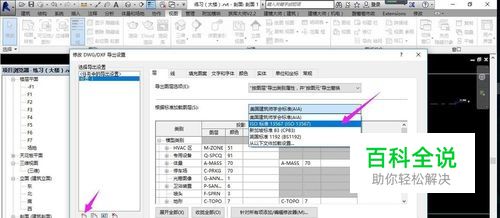

剖面图创建完成后，可以将生成的文件导成CAD文件，选择导出设置，新建导出设置，加载ISO标准图层，点击确定。
- 05

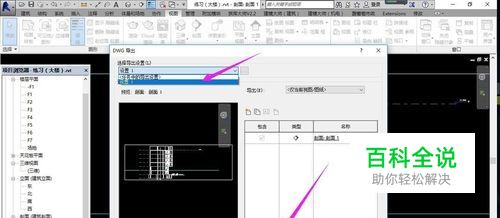

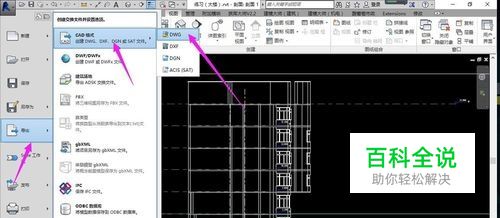

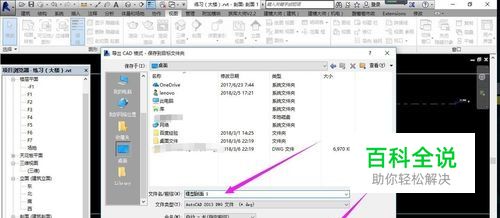

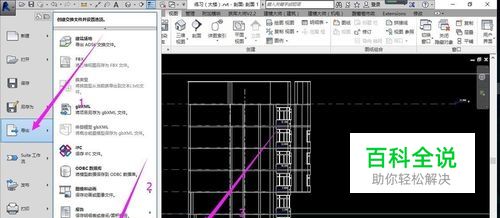

在软件主界面选择导出为DWG格式，导出设置选择上面设置的（设置1）点击下一步，重命名进行保存，就导出完成了。
- 06

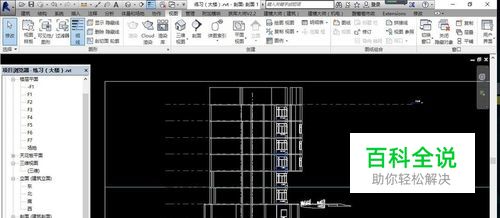

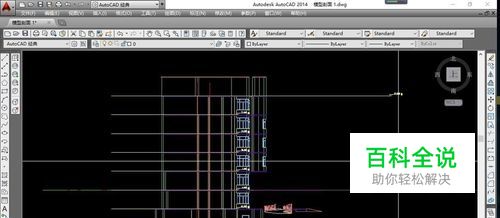

导出后的剖面图CAD如图所示。
