MATLAB如何实现三维函数的绘图
MATLAB无疑是最重要的数学计算工具之一，其绘图能力也十分强大，那么如何用MATLAB实现对于三维函数的图形绘制呢？
操作方法
- 01

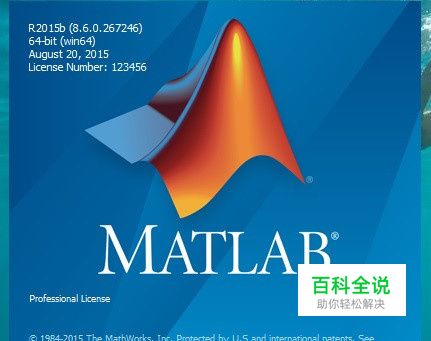

本人采用的MATLAB版本是2015b，不过不同版本对本文并无影响，代码均相同使用。
- 02

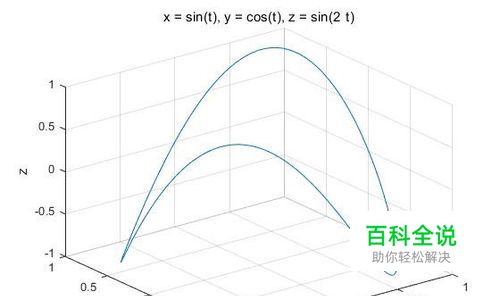

ezplot3('sin(t)','cos(t)','sin(2*t)',[0,2*pi]) 类似于二维的fplot，这里绘制了一个参数函数的三维图线。
- 03

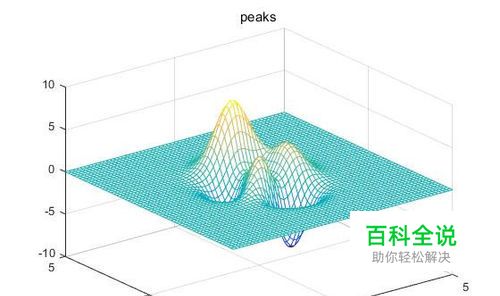

ezmesh(@peaks,[-5 5 -5 5]) 这里利用MATLAB内置函数peaks的句柄，绘制了一个网络图，函数可以自己编写，见下步。
- 04

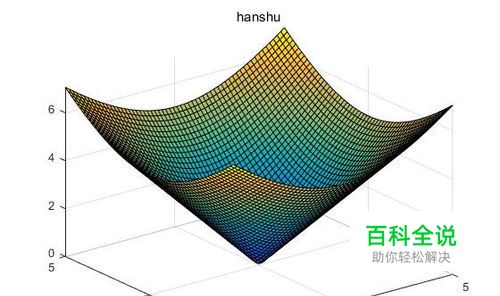

ezsurf(@hanshu,[-5 5 -5 5]) 依然利用了函数句柄，但是这个函数是自己编写的，程序如下： function z=hanshu(x,y)z=(x^2+y^2)^0.5;end
- 05

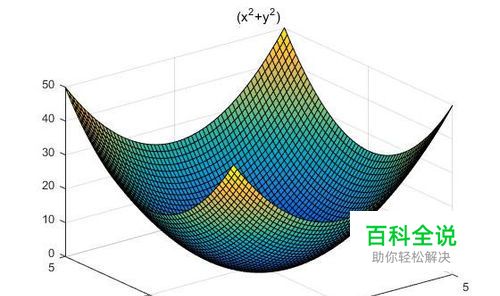

ezsurf(@(x,y)(x.^2+y.^2),[-5 5 -5 5]) 这里直接把简单的函数写在了句柄处，@符号后面的(x,y)就是我们常说的函数自变量的表示。
- 06

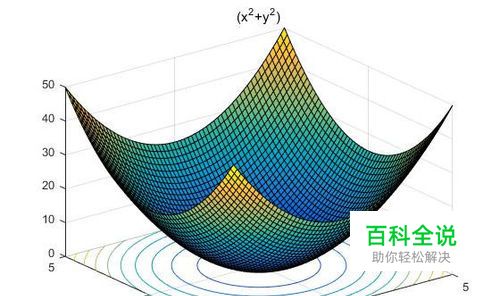

ezsurfc(@(x,y)(x.^2+y.^2),[-5 5 -5 5]) surfc的意思是在x-y平面叠加绘制等高线。
