CAD三维旋转使用方法
我们在作三维图过程中,有时候可能需要旋转一定的角度,三维操作中有单独的对模型进行旋转的操作。下面看我的详细介绍。
操作方法
- 01

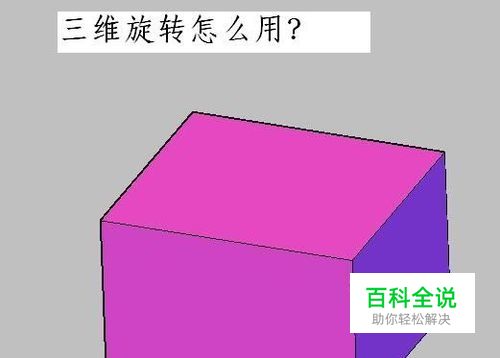

第一步,打开一个任意的立体模型,这里以长方体为例进行说明。
- 02

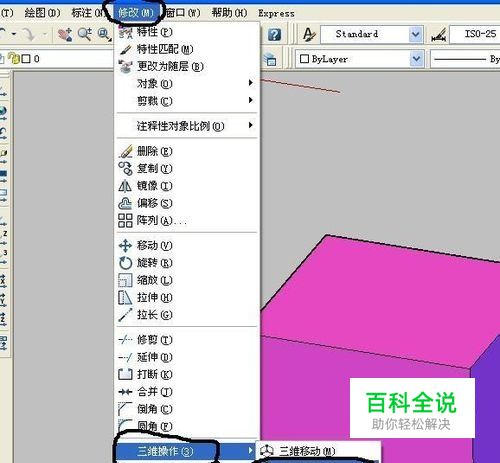

第二步,选择修改--三维操作--三维旋转功能选项,鼠标左键点开。
- 03

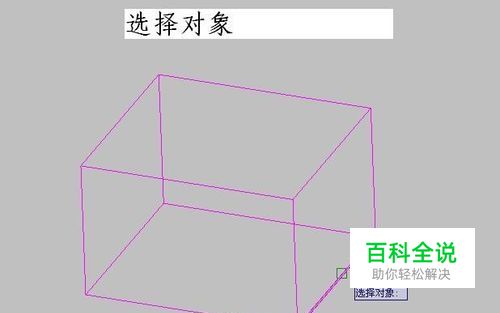

第三步,点开后提示选择对象,点击图中的长方体模型。
- 04

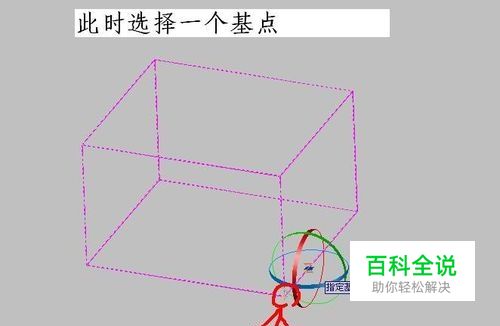

第四步,选择对象后提示你选择一个基点,这个基点是根据你旋转轴作为基础进行选择的。也就是你需要依照哪个轴进行旋转。
- 05

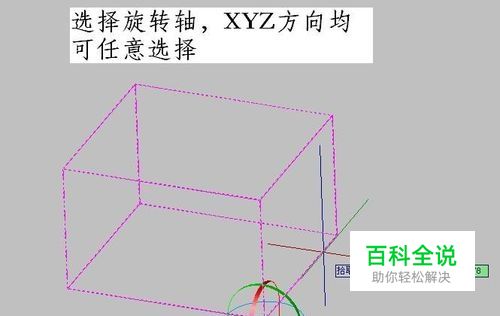

第五步,选择旋转轴,旋转轴的选择就是你以该直线为轴进行任意角度旋转。XYZ任意选择,这里我选择Y轴进行旋转。
- 06

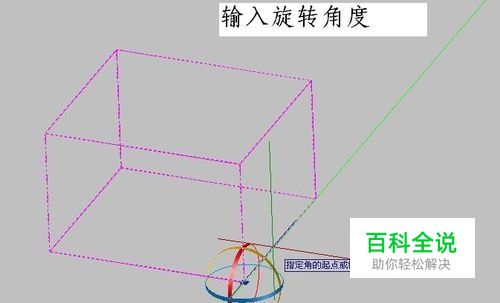

第六步,输入指定旋转的角度,例如45度。回车确定,旋转完成。
