UG建模中的边倒圆角命令如何使用
UG软件是一款三维建模软件,在机械模具行业,航天领域广泛应用。其中建模的边倒圆角命令,可能初学者不知道如何使用。那么下边详细讲解倒圆角命令如何使用。
操作方法
- 01

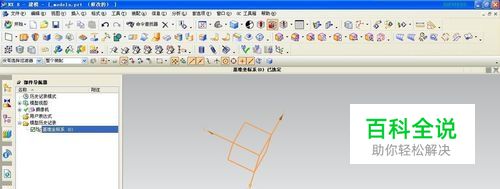

首先打开UG软件,进入建模功能区,如下图所示。
- 02

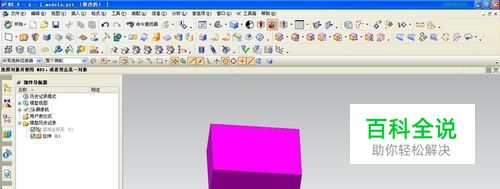

倒圆角需要对实体的边进行倒圆角,所以我们首先用拉伸命令做出一个实体模型。如图所示,做出一个长方体。
- 03

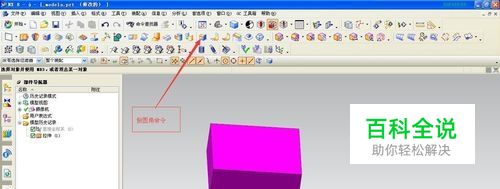

可以通过“插入—细节特征—边倒圆”进入倒圆角对话框,或者通过菜单栏的快捷按钮,直接进入边倒圆对话框。
- 04

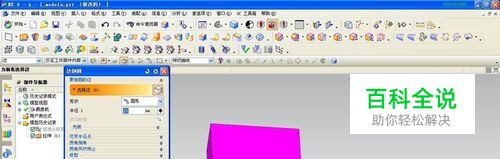

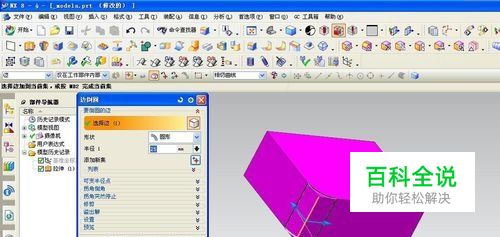

在对话框中,我们首先选择“要倒圆的边”,选择模型的一条竖边。
- 05

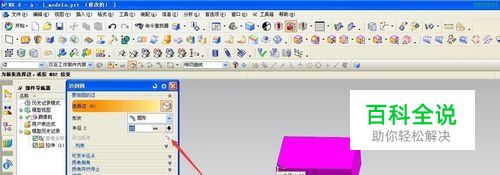

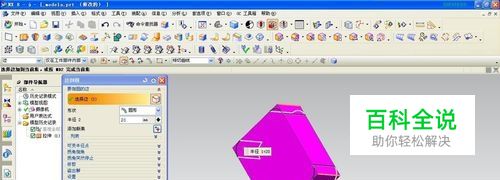

这时候,我们可以对倒圆角进行大小设置。
- 06

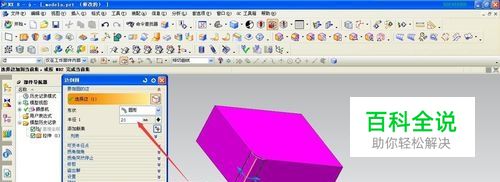

如果还需要倒圆角其他的边,我们点击:添加新集,这时文字会变灰色,我们可以在绘图区选择其他的边。
- 07

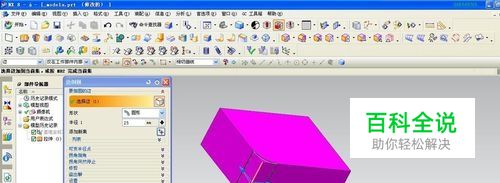

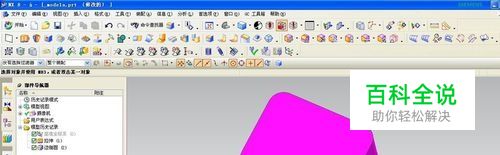

最后点击确定,完成倒圆角设置。如图所示效果。
