AUTOCAD中ML多线修剪技巧总结：[1]十字工具

2024-04-15 12:17:58

AUTOCAD中ML多线修剪是一件很麻烦的事，今天我们详细说明一下怎么操作。

操作方法

01

首先我们看一下如图所示的两条相交多线。我们看一下怎么编辑的。
02

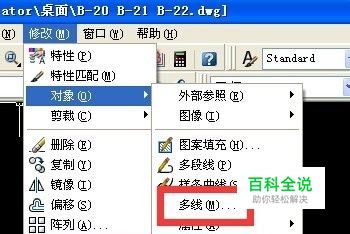

在“修改”“对象”下选择“多线”
03

我们看一下十字闭合功能。这里要注意的是：我只考虑两直线的多线。也就是不考虑图例中的虚线。
04

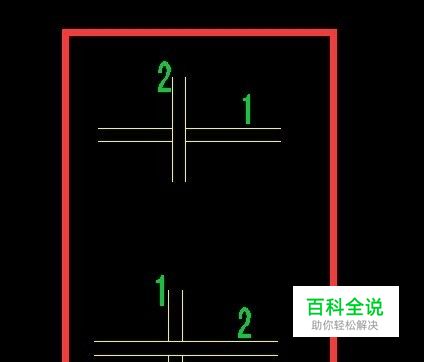

在选择修改工具时，大家要注意选择两多线的先后顺序。如图我们可以清楚的看到效果是不一样的。
05

从上图我们可以清楚的看到。修改是修改第一个多线。第二多线是不发生变化的。这一点大家要掌握。
06

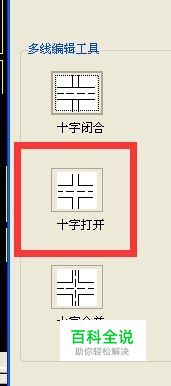

下面我们看一下十字打开，在“多线编辑工具”窗口，如图所示。
07

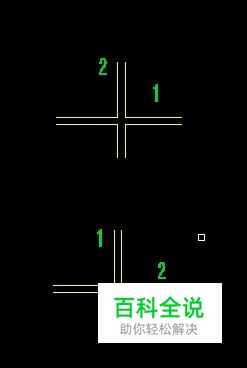

我们看一下。如果是两直线多线，我们选择对象先后顺序不同的会发现结果会是完全一样。
08

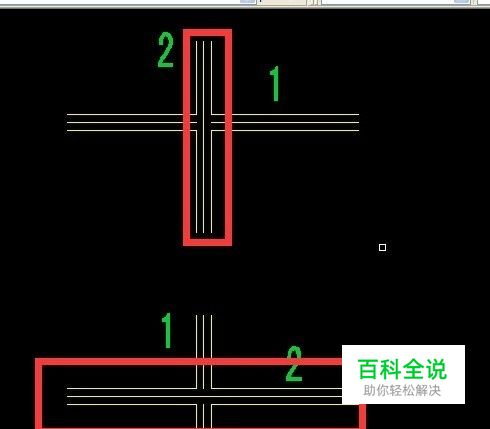

而当我们在三直线的多线。你就会发现十字打开在选择先后方面有明显的区别。第一个选择是修改对象。第二个选择保留得会更多一点，中间的线不会减少。
09

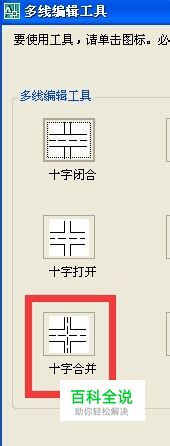

下面我们看一下十字合并。
10

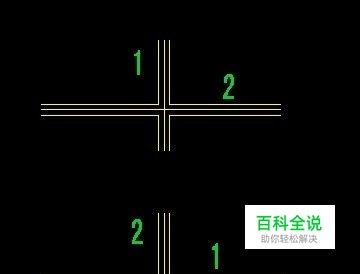

大家会发现二直线的多线会跟十字打开效果一样。
11

其他最重要的还是体现在三线以上的多线。我们会发现选择顺序不会影响效果。十字合并不会影响中间的直线。
