ansys如何使用面拉伸成体的命令（extrude）？

对于有一定规律的体来说，很容易可以通过一个面通过拉伸命令获得，这样避免了通过输入关键点坐标来建立体的复杂流程，前面我们已经讲到如何将线拉伸成面，这里将主要介绍如何将面拉伸成体。

操作方法

  • 01

    首先，建立如图1所示的面，具体过程非常简单不再介绍。

  • 02

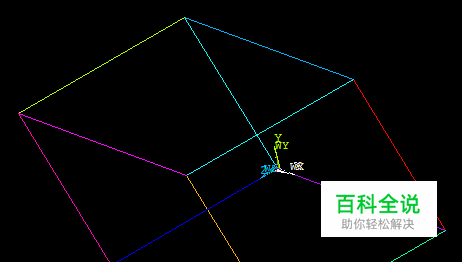

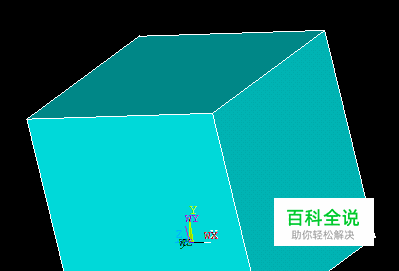

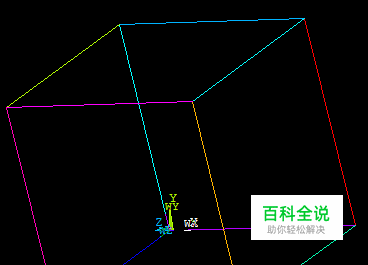

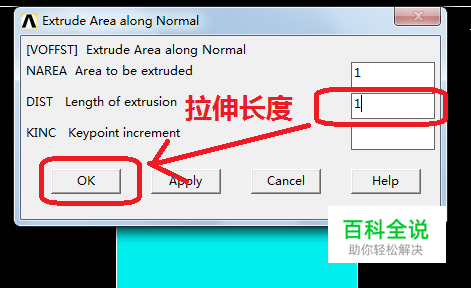

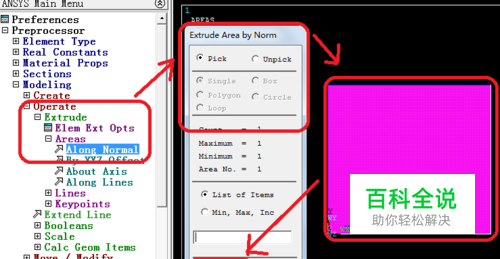

    按照图1和2的操作步骤，通过沿着法向拉伸的方式将面拉伸成体。拉伸后的体如图3和4。

  • 03

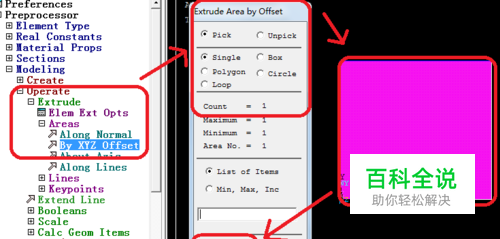

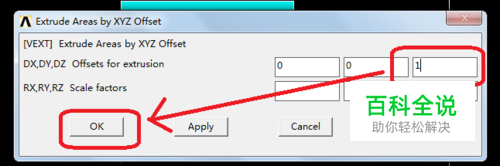

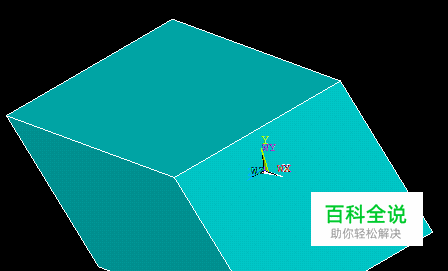

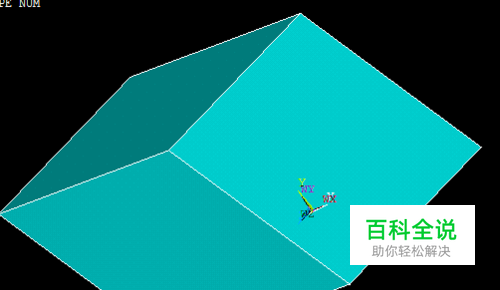

    按照图1和2的步骤进行操作，通过增加xyz方向的增量的形式来拉伸面，拉伸后效果如图3和4。

  • 04

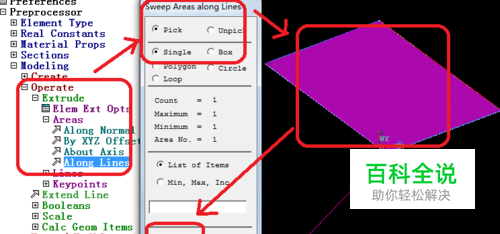

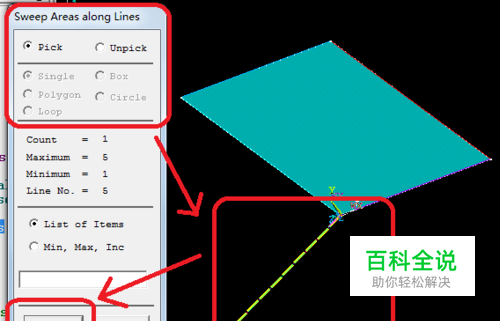

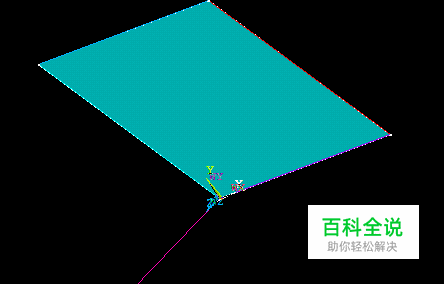

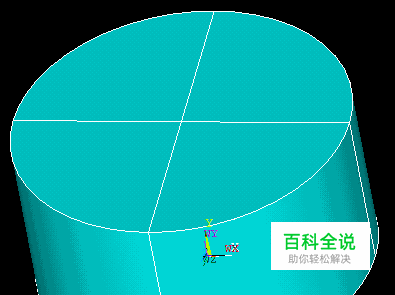

    沿着线拉伸面成体，步骤如图1,2和3所示，生成体如图4所示。

  • 05

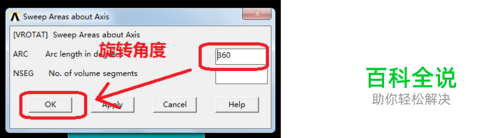

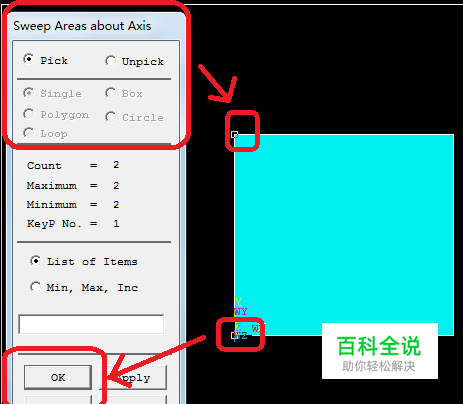

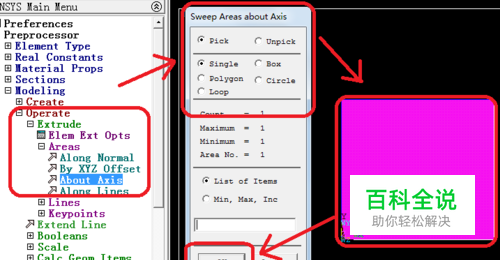

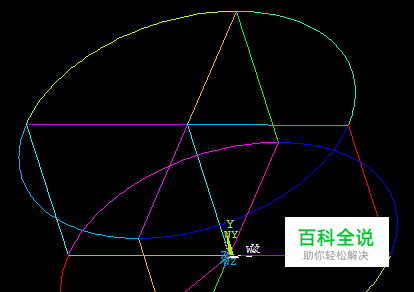

    按照图1到3的步骤进行操作，通过绕着某条轴线来扫略成体，生成的体如图4和5所示。
