Origin绘制分组柱状图并美化
用常用绘图软件绘制带误差棒和显著性标记的分组柱状图
操作方法
- 01

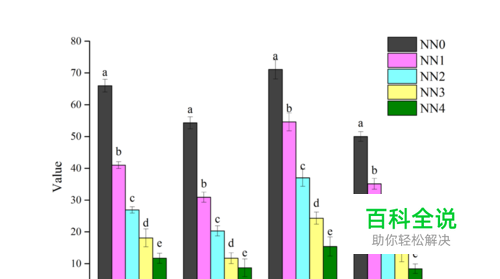

目标。绘制如图所示的分组柱状图。
- 02

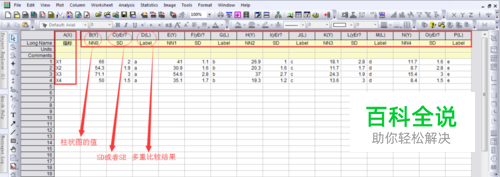

导入数据。将绘图数据导入OriginPro9.0，数据应该包含以下部分：值、标准误差、多重比较结果。若不需要后两者，则只需要导入绘图值即可。将标准误差设置为【Y Error】，显著性标记字母设置为【Label】。
- 03
绘图步骤。选中导入的全部数据。有两个途径可绘制目标图形：(1)执行【plot】-【Column/Bie/Pie】-【Column】，如图中的1所示；(2)或直接点击工作界面左下方的红色柱形图标，如图中2所示。
- 04

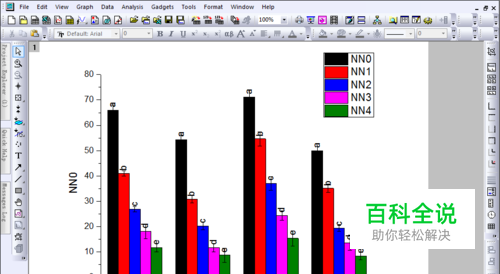

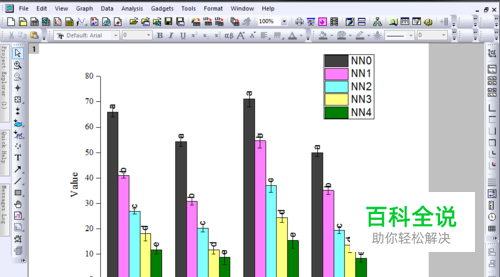

绘制出的图形如图所示。
方法/步骤2
- 01

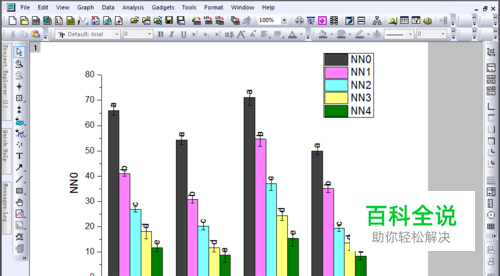

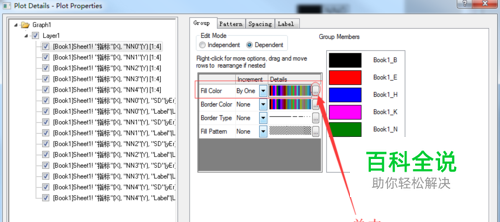

设置柱状图颜色。在柱状图上双击，在【plot details-plot properties】对话框中，单击【fill color】右边的“…”，出现【Increment Editor】，依次点击图形颜色右边的倒三角，设置图形颜色，设置好后点击【OK】。如图所示。
- 02

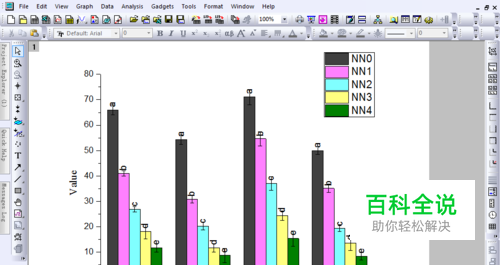

设置坐标轴名称和字体。双击纵轴名称，将其替换为Value；将两轴名称字体分别设置为【Times New Roman】和【宋体】。
- 03

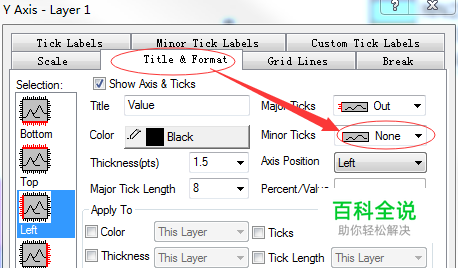

设置坐标轴刻度字体及刻度线显示方式。双击任意一条坐标轴，在弹出的对话框中的【Title$Format】选框中将纵轴的【Minor Ticks】设置为【None】，将横轴的都设置为【None】。
- 04

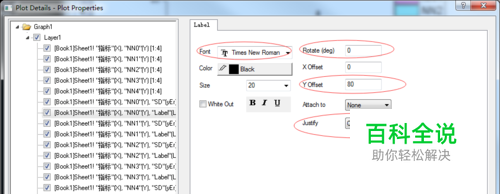

调整显著性标记字母的位置和放置方式。在任意字母上双击，在弹出的【plot details-plot properties】对话框中，将【Font】设置为【Times New Roman】，【Rotate(deg)】设置为0，【Y Offset】设置为80，【Justify】设置为Center。由于一次只能设置一组标记的位置，所以需要依次执行上述步骤将所有的设置完成。
- 05

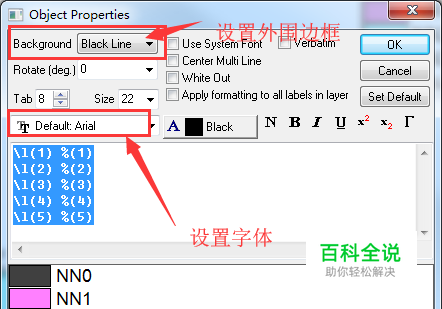

图例的美化。鼠标在图例上左击选中图例，然后右击，在弹出的快捷菜单上选择【Properties…】，在弹出的对话框中设置图例的字体、背景颜色、外围边框等等。设置完后选中图例，移动鼠标可随意摆放图例位置。
- 06

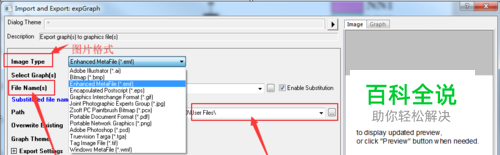

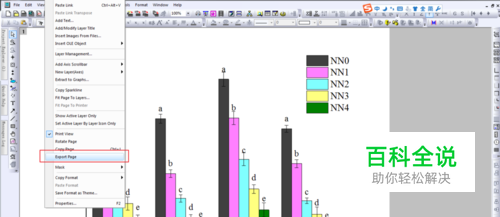

出图。最后绘制好的图形，我们需要将其导出为图片插入word（虽然可以直接插入到word，但是会导致word文件很大，不建议直接插入origin到word）。在绘图区空白处单击，在弹出的快捷菜单中选择【Export Page】，在弹出的快捷菜单中设置好想要输出图片的格式，点击【OK】，即可输出图片。
- 07

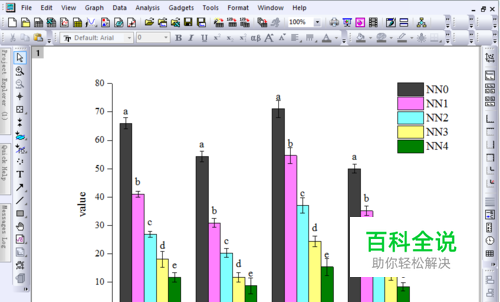

成图。绘制好的图形如图所示。
