室内设计地面铺贴图怎么画
室内设计施工图中的地面铺贴图是用于表示地面不同区域的材质,及规格。
操作方法
- 01

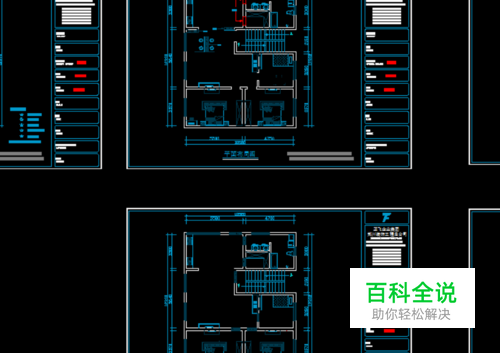

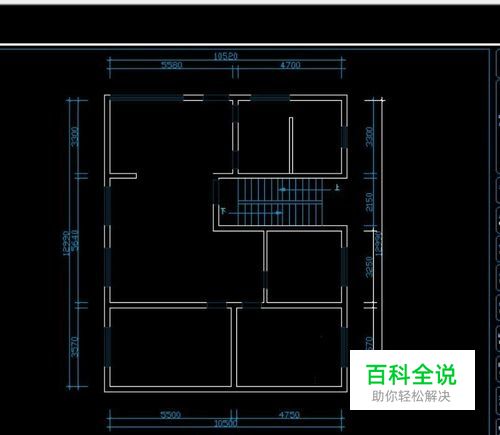

打开CAD图纸,新建一个地面材质图。整理图纸,将家具等图层隐藏,只保留原始墙、新建墙体和门窗洞。
- 02

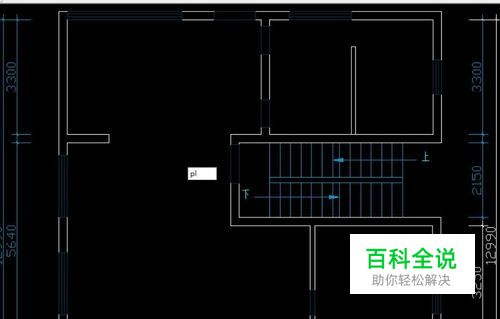

根据空间的定义,如将客厅填充为800*800地砖。pl,回车,将客厅区域画出来。
- 03

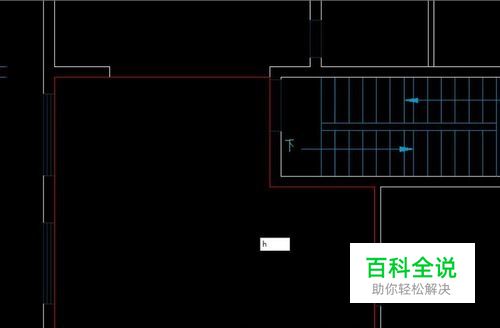

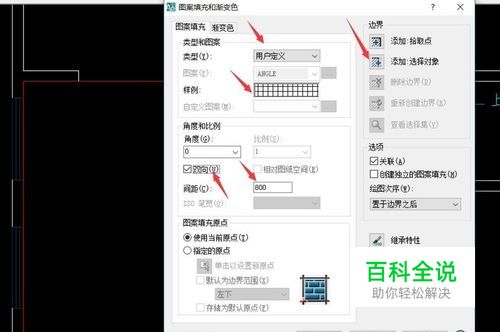

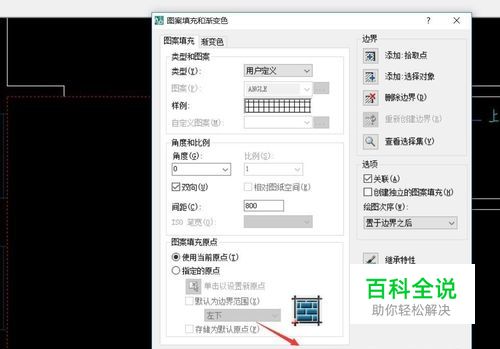

h,回车。在弹出的“图案填充和渐变色”对话框中设置类型、勾选双向、间距为800,再“选中对象”。
- 04

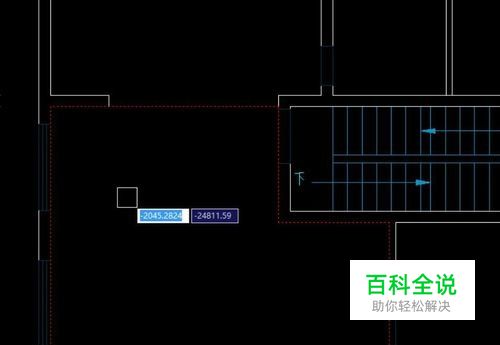

回到图纸上,选中pl线,回车,再在对话框中单击“确定”。
- 05

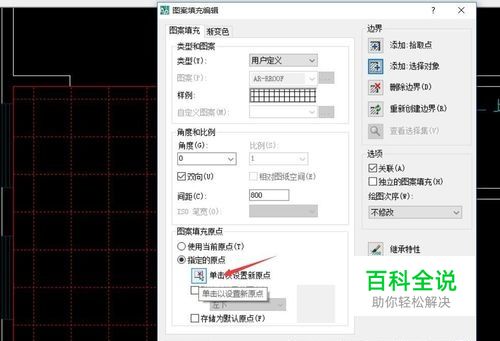

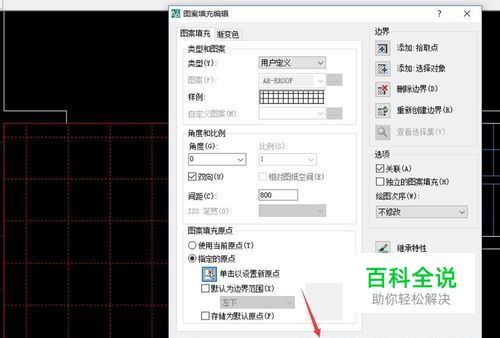

填充后的效果如下,需要调整起铺点的位置,双击填充的对象,弹出“图案填充和渐变色”对话框,“单击以设置新起点”,回到图纸上,单击一个起点,再在对话框中“确定”。
- 06

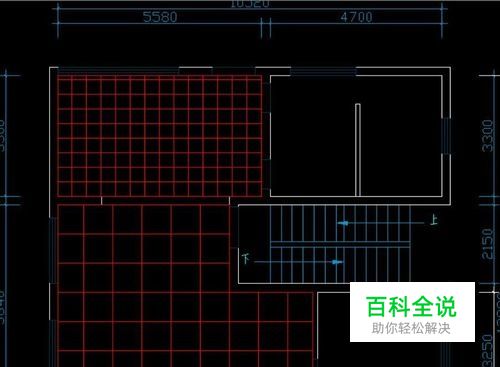

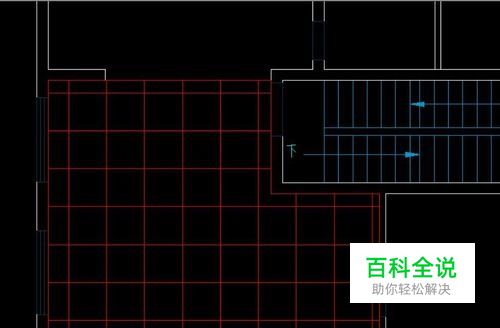

调整后的填充效果如下。同样的填充厨房,间距可以设置为400*400。
- 07

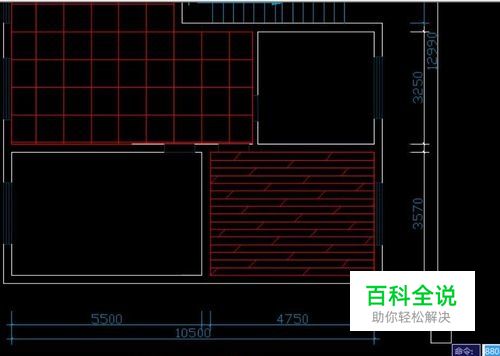

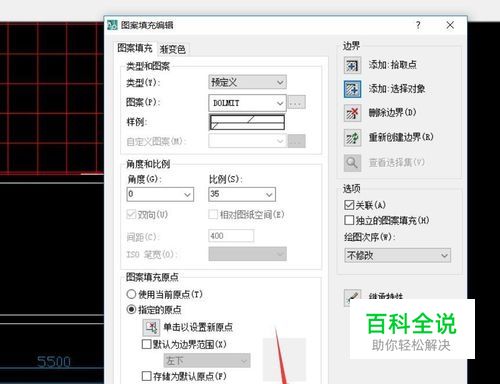

房间区域常用的是木地板,一样的填充方式,只不过填充的样式不一样。
