CAD2014布局的应用
布局是CAD里面的一个功能，通常用来排版和打印，很多小伙伴都不是很清楚布局到底怎么用，下面小编就教大家布局的应用方法。（这里用CAD2014举例）
操作方法
- 01
首先来讲一下布局的原理，布局是什么？其实很简单，假如我们在模型空间里面画的图是“苹果香蕉”的话，那布局就是“盖在苹果香蕉上面的一块布”，我们在这块布上面挖一个洞，透过这个洞看下面的“苹果香蕉”，我们可以通过移动“布”来决定到底看“苹果”还是“香蕉”，还是一起都看，或者挖两个甚至N个洞来同时观察好多的“苹果香蕉”，都是可以通过布局来实现的。
- 02

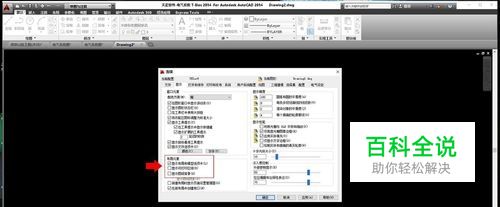

首先打开CAD2014，进入 设置 选项，如图所示找到 布局元素，把“显示可打印区域”和“显示图纸背景”的小勾去掉。
- 03

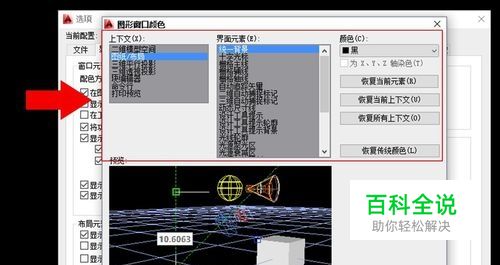

然后打开 颜色 选项，把 图纸布局 的背景颜色改为 黑 色，这样方便我们看的清楚。
- 04

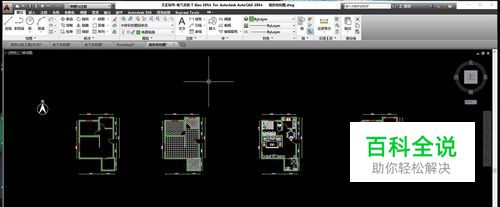

近下来我们打开一套图纸，由几个不同的模型组成
- 05

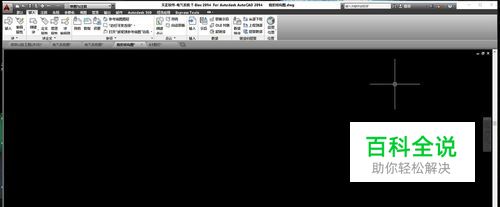

然后我们打开这套图纸的 布局，发现里面空空如也。
- 06

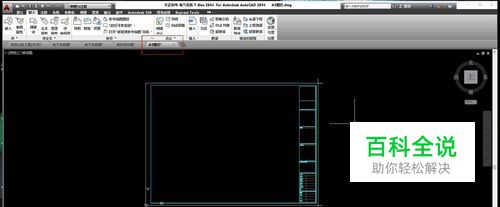

然后我们 新建一个文件，做好自己需要的图框。（如果不需要图框的请忽视这几步）
- 07
做好图框后，用鼠标 全选，然后 Ctrl+c 复制
- 08

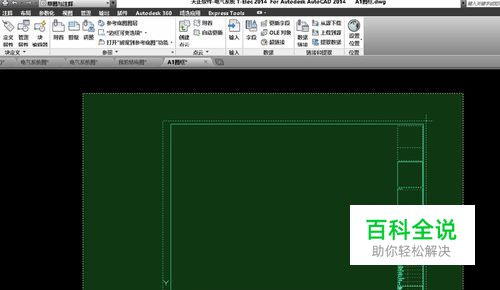

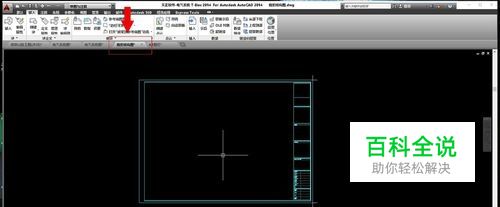

然后进入我们的图纸——布局里面，Ctrl+v 粘贴，这样图框就复制到图纸布局里面来了。（如果有保存好的图框模型，可以点击“插入——附着”到布局）
- 09

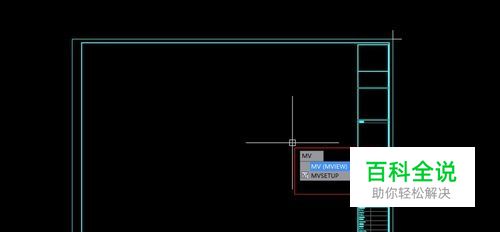

如图所示，点击"MV+空格“，这是“挖洞”的快捷键
- 10

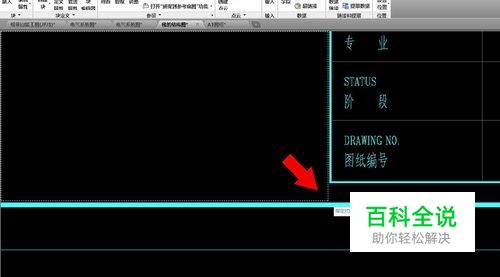

如题所示，沿着图框的边缘用鼠标“挖”出一个“洞”来。（不需要图框的，根据自己需要挖洞）
- 11

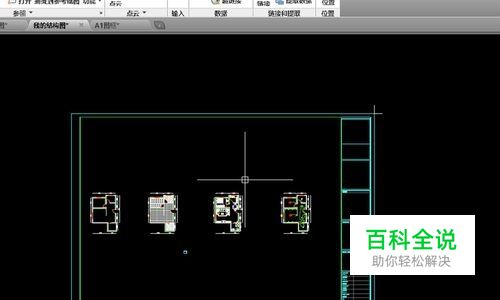

这时候我们发现，我们可以透过这个“洞”看到里面的模型了
- 12

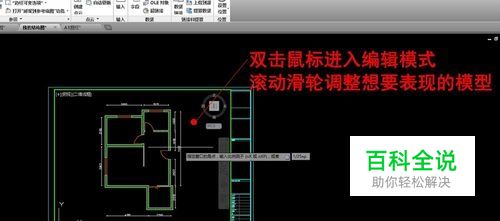

如图所示，在洞内“双击鼠标进入模型编辑模式，滚动滑轮调整到自己想要表现的模型”
- 13

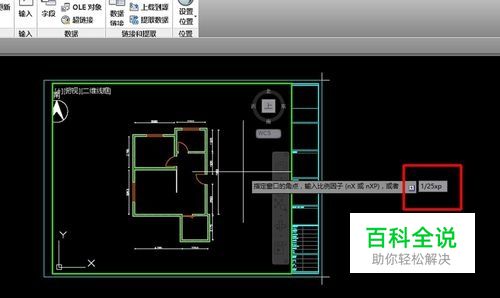

我们如何调整自己想要的 图纸比例呢，用快捷键Z就可以了，假如我们想表现如图所示的这个模型，比例1:25的话，就拖到这个模型处，点击z-空格，然后输入“1/25xp”，然后点击空格，图纸就缩放成了1:25的比例
- 14

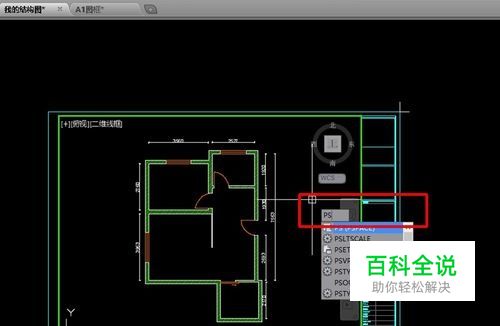

编辑好后，点击“ps”可以退出“模型编辑模式”
- 15

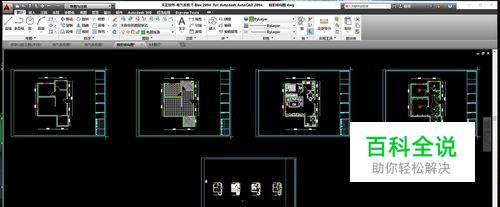

然后我们用“复制”命令可以复制出很多图框（或者洞）来，再依次编辑成我们想要表现的模型就行了，这样打印就方便多了
- 16
我们还可以利用布局+图层，在布局空间画图，可以自行调整视口的显示，也是很方便的，这里小编就不列举了，大家学会了吗~~
