solidworks草图教程:[13]裁剪实体

使用裁剪实体,鼠标点击滑过线条就可以轻松修剪线条

操作方法

  • 01

    点击修剪实体下拉箭头,我们看到有两个命令按钮,第一个是裁剪实体,第二个是延伸, 我们先讲修剪

  • 02

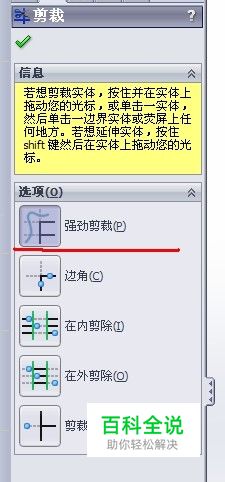

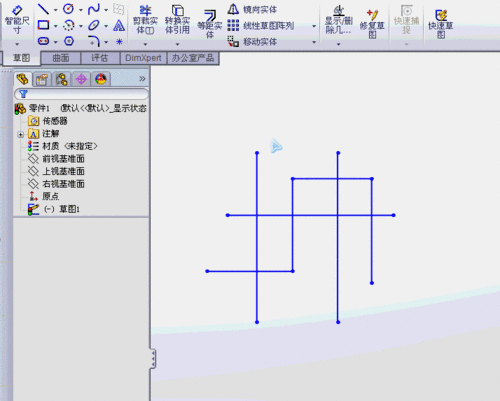

    如图,我们要修剪线条,点击裁剪实体命令按钮,然后看左边窗口,我们选择第一个,点击鼠标不放,移动鼠标,鼠标碰到的线都会被修剪掉。

  • 03

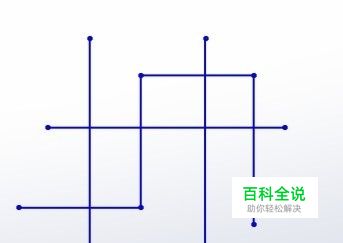

    接下来说延伸命令按钮。 点击延伸命令按钮,点击直线,直线就会延伸到对应边界上去了。以下是动态图演示过程。
