南方CASS入门：[14]在绘图仪中打印输出
图纸绘制好之后，提交成果需要打印输出。来看看CASS如何打印。
操作方法
- 01

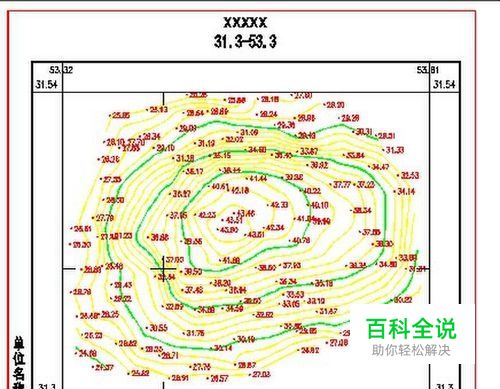

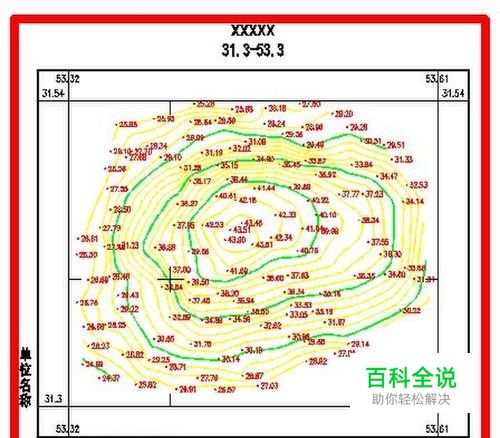

下面这幅图需要打印出来，需要先确定打印范围，红色的矩形是我标注的打印范围。打时红色线不需要打印，只是作为辅助线确定打范围。
- 02
使用菜单“工程应用”下的“查询距离及方位角”来查询红色矩形的长和宽。量取后记住后面的图上距离。
- 03

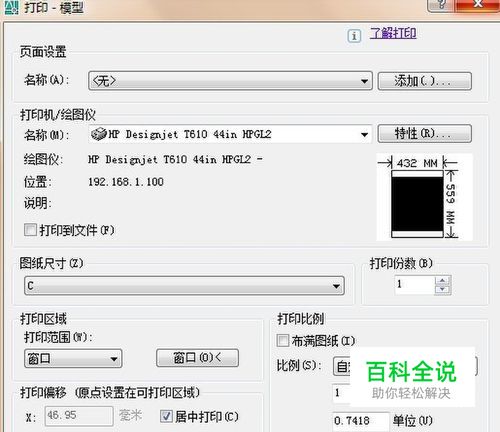

点击“文件”下的“打印”，首先在打印机/绘图仪处选择你的打印机。
- 04

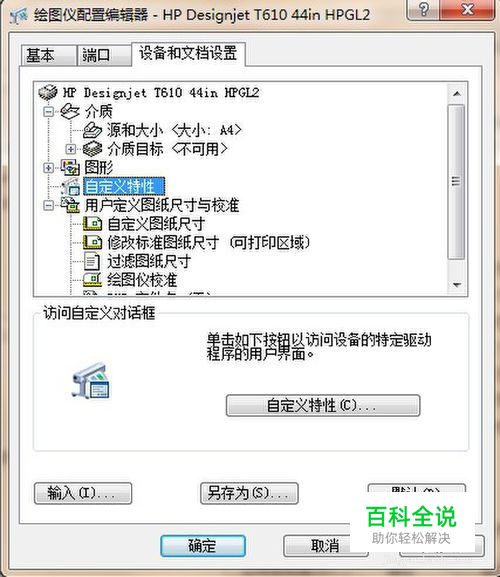

如果你的图不是正规的标准图幅，你需要设置图纸尺寸。点击打印机后面的特性按钮，进入绘图仪配置编辑器。选择下图中列表框中的自定义特性，再点击下方的自定义特性按钮。
- 05

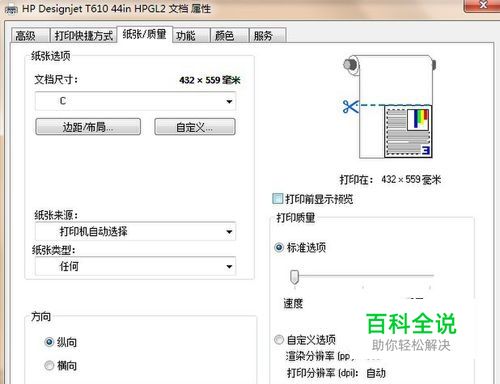

在弹出的界面中，点击纸张选项下方的自定义。
- 06

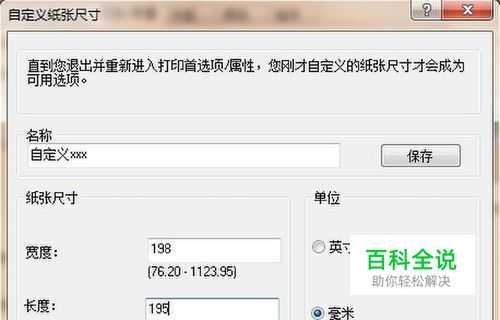

在弹出的界面中，在名称处设置一个名称，纸张尺寸处输入尺寸。这里的尺寸就是第二步中量取时提示的图纸尺寸。看下图，我输入的是198和195。而第二步量出来的是188和185（四舍五入后的数），多出来的是预留的图纸边框，你需要把你预留的图纸边框加在里面。点击纸张尺寸后面的保存，然后确定。
- 07
设置完成图纸尺寸后，返回打印设置界面。这时你可以在界中央的图纸尺寸中找到了刚才你设置的图纸尺寸，选择它。
- 08
在右下角的打印比例中选择打印比例，这里的比例以1：1表示的1：1000的图，以此类推，1：2000为1：2、1：5000为1：5，相应的1：500为2：1。如果下拉列表中没有你的比例，可以在下拉列表中选择自定义，然后面下方中输入比例。
- 09
点击左下角的窗口按钮。CAD会提示你选择两个点，两个点形成一个矩形。这里我们选择第一步图中的矩形角点。
- 10
在打印设置界面点预览。查看设置是否正确，正确的话就可以点击打印，输出图纸了。
