UG建模中如何画实体上圆下方
UG建模中画实体的上圆下方，介绍两种方法：直纹和扫掠
操作方法
- 01

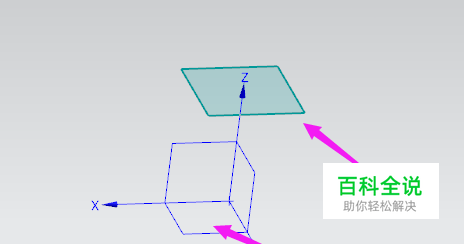

新建文件，确定圆与方上下两个基准平面，此处取ZC面和新建的平行面。
- 02

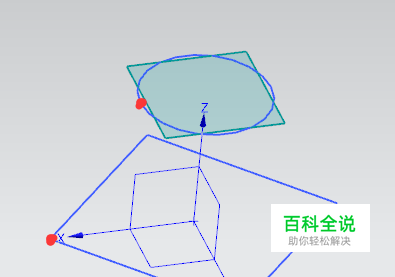

在新建平面草绘圆形，在ZC平面草绘方形。草绘时可以提前留意绘制起始点位置，或者打断草绘线，确保圆形和方形的点与点对齐。
- 03

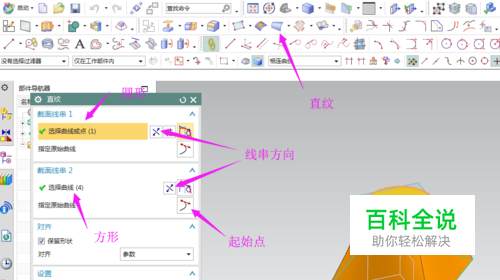

方法一：直纹。选择直纹命令，按操作框提示，分别选择圆形线串和方形线串，通过调整线串方向和起始点位置，使元与方点与点对齐。这样上圆下方就画好了。
- 04

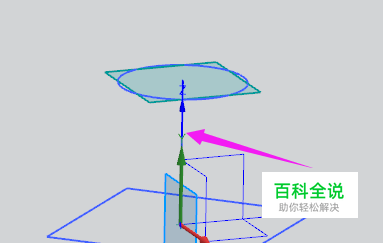

方法二：扫掠。步骤1，先用草绘构造一条Z向的轨迹线。
- 05

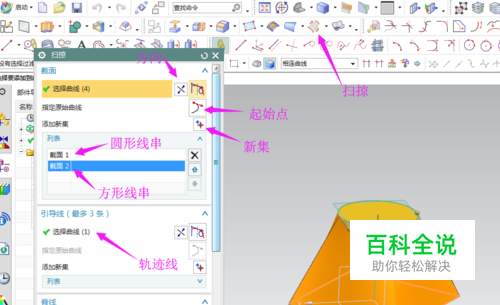

步骤2，选择扫掠命令，按操作框提示，通过创建新集分别选择圆形线串和方形线串，通过调整线串方向和起始点位置，使圆与方点与点对齐。这样上圆下方就出来了。
