UG中的拆分体、删除体命令如何去使用?

UG10.0中的拆分体命令,不知道你们用的多不多,今天笔者分享的是如何使用这个拆分体命令。
“拆分体”主要是针对实体的,一般在用这个命令的时候,都需要用到删除体命令。当实体中的某部分不想要了,先用拆分体命令将它拆分出来,然后用删除体命令将它删除。这就是它们的组合应用方式。

操作方法

  • 01

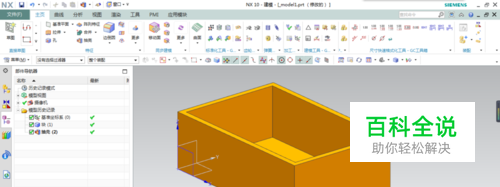

    1、打开UG10.0软件,新建一个模型文件。 2、插入一个立方体 3、抽壳 最终效果如下图所示。

  • 02

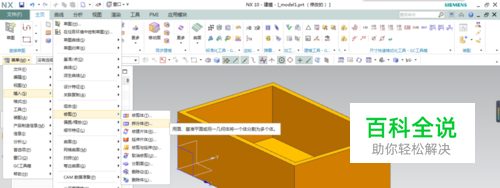

    激活拆分体命令。 方式:执行【菜单】-【插入】-【修剪】-【拆分体】

  • 03

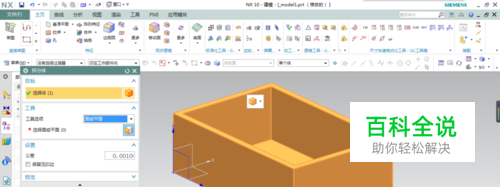

    在弹出的拆分体对话框中,可以看到第一个目标是选择体,这时候就需要选择刚刚抽壳完的实体。

  • 04

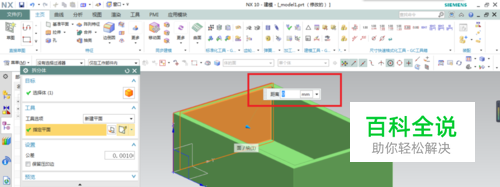

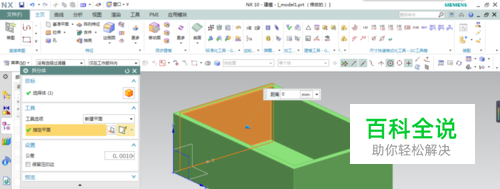

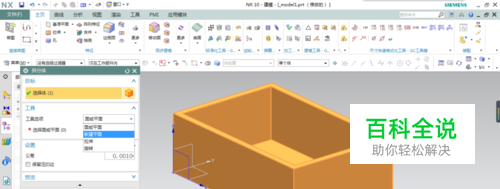

    拆分体的第二项是工具,工具选项默认的是“面或平面”我们要改成新建平面(当然你也可以不改,只是在这里改了更好用),如下第一幅图。 然后指定平面,如下第二幅图,距离可以默认为0。

  • 05

    完成以上拆分体的参数设置,就可以点击应用了。(因为后面还需要继续用到拆分体命令,将整个实体完全拆分,所以点击应用,如果只拆分这一个部分,则可以点击确定)

  • 06

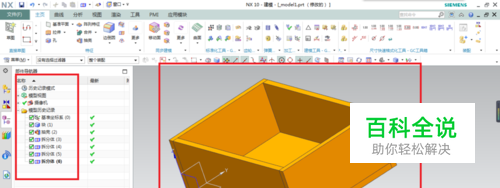

    继续用拆分体命令将整个实体完全拆分成5份,如下图所示

  • 07

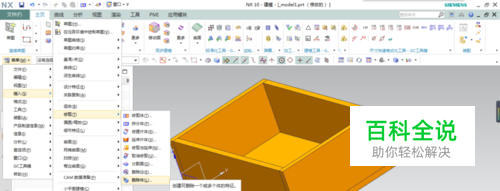

    以上步骤主要是拆分体命令的使用,将实体拆分完毕,就可以用删除体命令将不需要的实体删除了。 执行【菜单】-【插入】-【修剪】【删除体】,激活删除体命令

  • 08

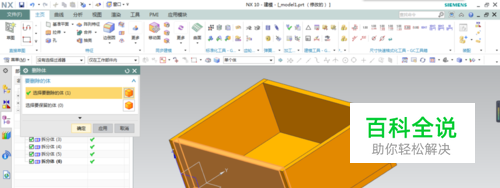

    1、选择要删除的体 2、点击确定。 具体可见下图

  • 09

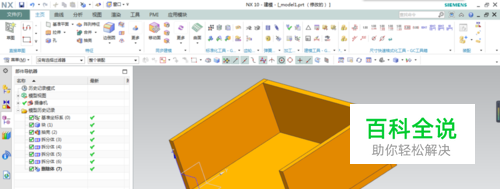

    删除后的效果如下图所示。
