华硕k42拆机教程
华硕k42拆机教程如下供参考
操作方法
- 01

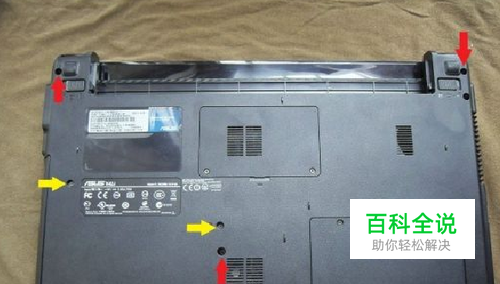

卸掉固定硬盘的螺丝，找到尾部的黑色纤维带顺利拖出
- 02

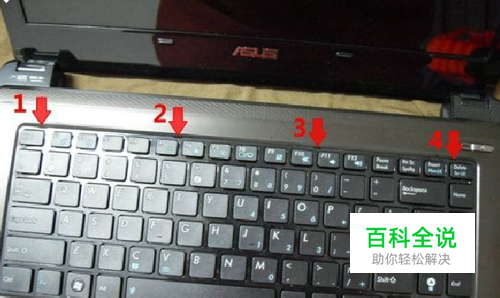

卸下光驱后才能看到C D面底板连接的最后3颗螺丝！！卸之！！ 到卸掉键盘模块之后还有哦！！螺丝较多！！尽量分面板 装好！！记好长短螺丝对应的地方！！不要拧错哦！
- 03

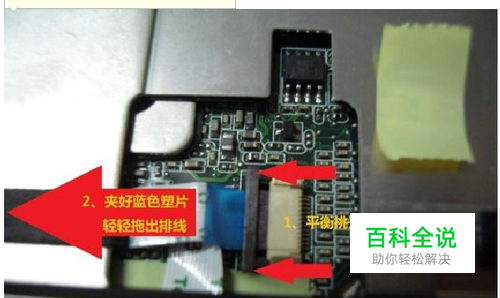

触摸板排插，排插也有小锁扣的，水平挑开即可！
- 04

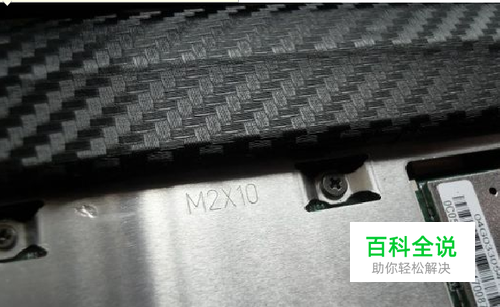

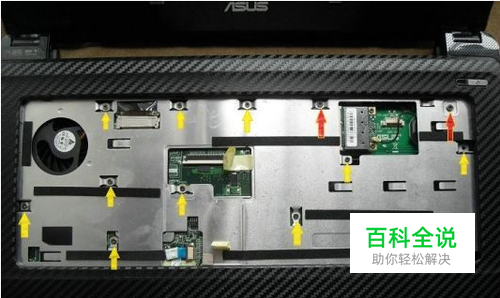

卸C面 金属托板螺丝的PP 补拍了！！同样红色箭头所指的是长螺丝 有标注 M2*10 的两支长螺丝
- 05

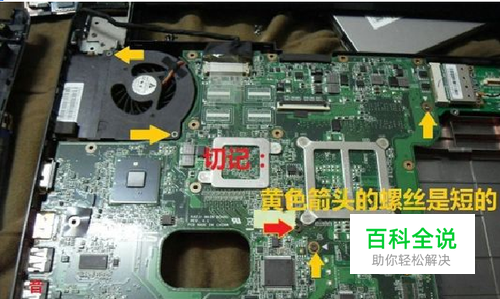

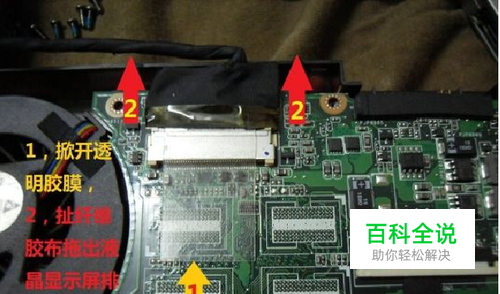

继续上图！拆开C面后看到K仔的主板了！！接下来的就是拆卸4短螺丝 （红色箭头所指的螺丝不必拆）和音箱排插以及液晶屏排插！ 然后慢慢的分离主板和供电模块！！
- 06

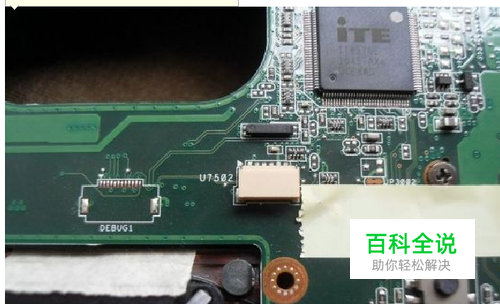

在触摸模块对应底下还有一个 传说中的蓝牙模块插口！
