用CAD设置绘图区域

2024-04-08 20:19:44

在使用AutoCAD 2014工作时会遇到各种各样的问题，比如设置绘图区域。那么如何进行操作呢？下面小编与你分享具体步骤和方法。

操作方法

01

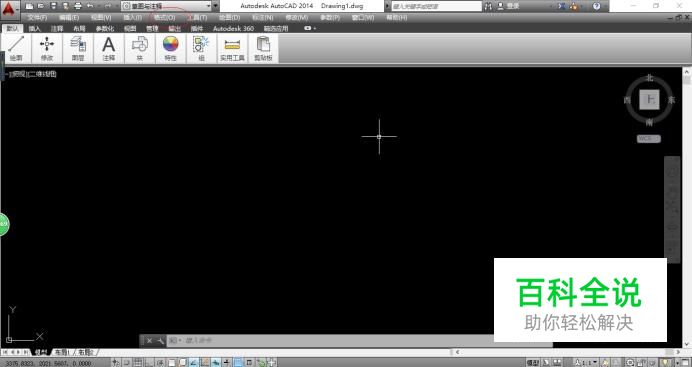

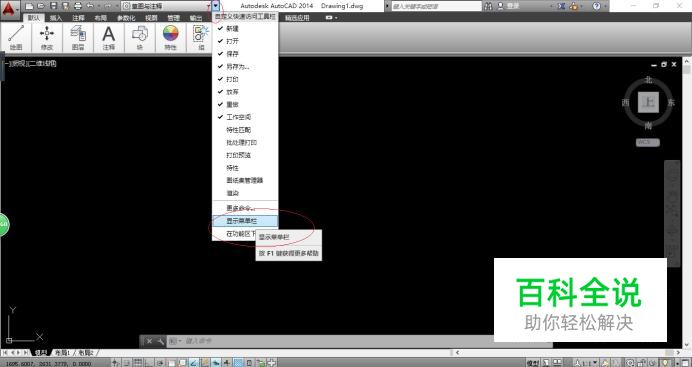

启动AutoCAD 2014辅助设计软件，如图所示。点击自定义快速访问工具栏向下箭头，弹出下拉列表选择"显示菜单栏"项。
02

如图所示，唤出"系统菜单栏"区。点击"格式"图标，用于设置绘图区域。
03

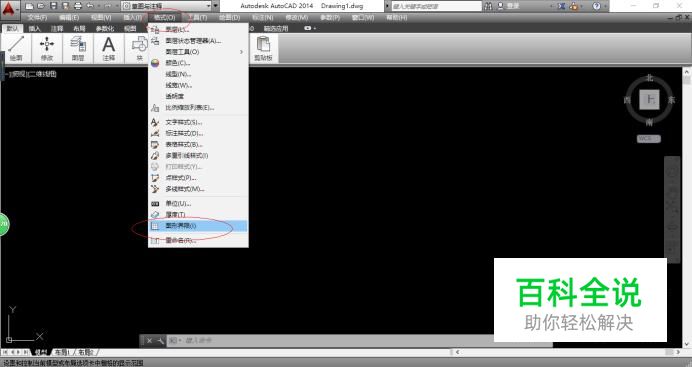

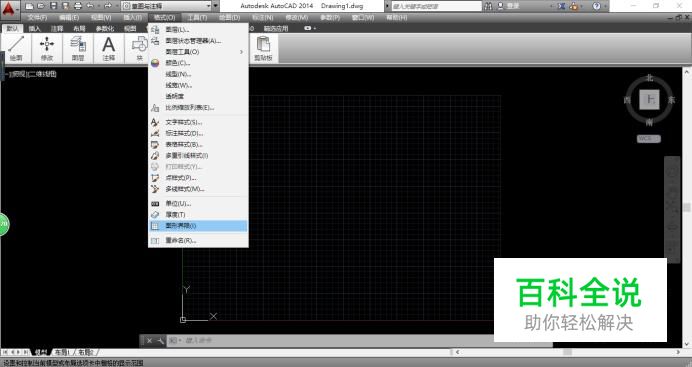

弹出"格式"菜单选项，如图所示。点击"图形界限"项，下步将进行设置绘图区域的操作。
04

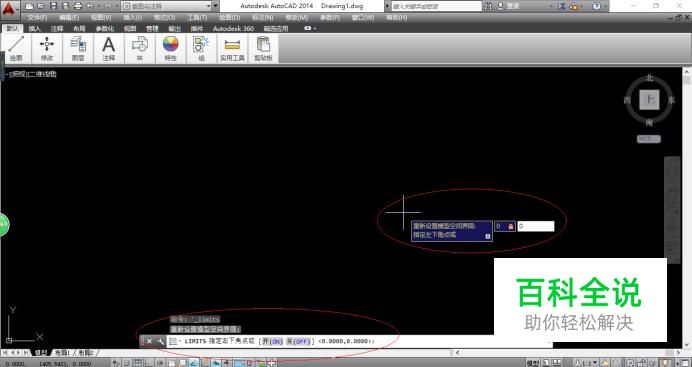

如图所示，命令窗口显示"LIMITS 指定左下角点"。输入左下角坐标"0,0"，按回车键确认。
05

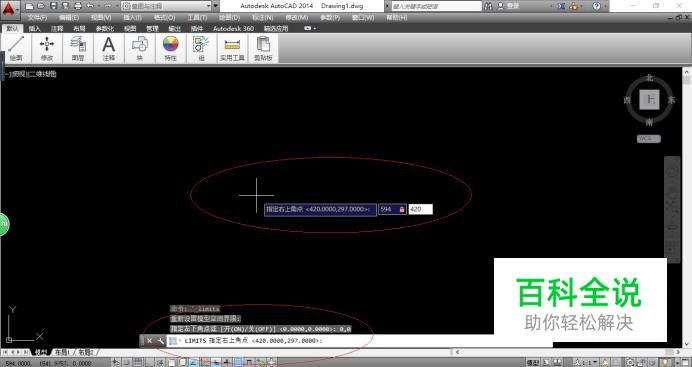

命令窗口显示"LIMITS 指定右上角点"，如图所示。输入右上角坐标"594,420"，按回车键确认。
06

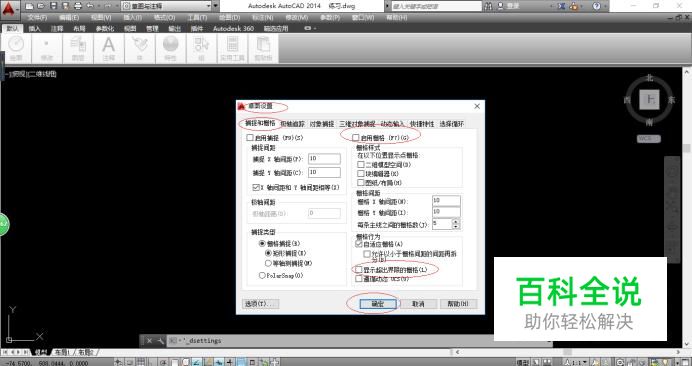

如图所示，唤出"草图设置"对话框。选择"捕捉和栅格"标签，勾选"启用栅格"复选框、取消勾选"栅格行为→显示超出界限的栅格"复选框。
07

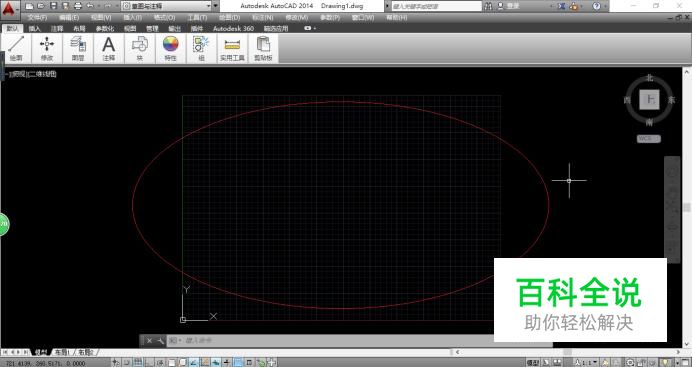

完成设置绘图区域的操作，如图所示。本例到此结束，希望对大家能有所帮助。
