CAD中倾斜标注怎么使用？

2024-03-28 08:25:39

在进行CAD标注尺寸过程中，我们可能会遇到中心线穿过标注上方的数字的情况。在标注尺寸的时候，这种情况是不允许存在的。为此，我们可以将标注的数字移开中心线的位置。这时，利用标注中的倾斜标注可以实现这一操作，其具体步骤如下:

操作方法

01

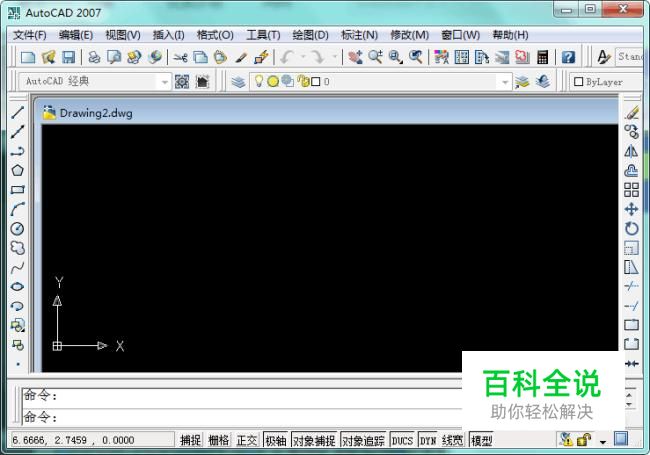

在桌面上双击CAD的快捷图标，打开CAD这款软件，进入CAD的操作界面，如图所示：
02

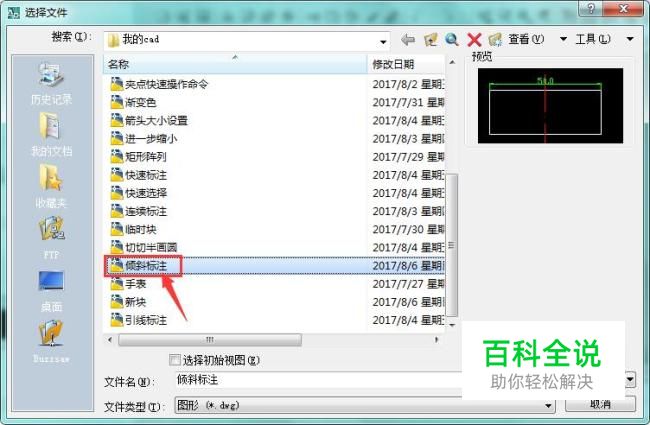

在该界面内按下Ctrl+O键弹出选择文件对话框，在该对话框内选择我们的图形文件，点击打开，如图所示
03

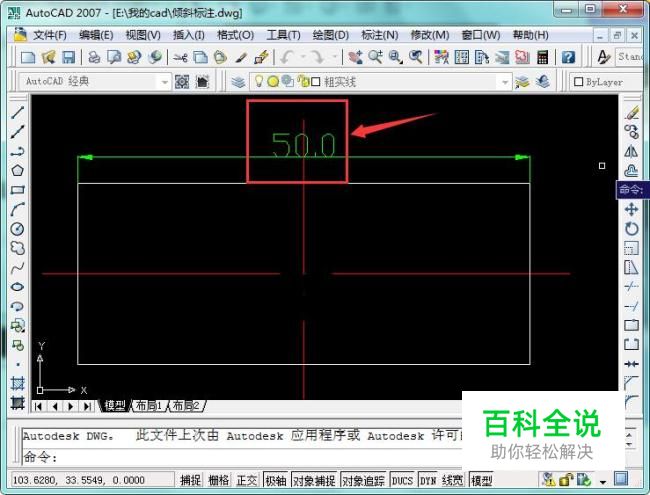

打开图形后，我们能够看到红色中心线正好穿过标注线上方数值，这在工程制图中是不允许的，因为很容易引起歧义。如图所示：
04

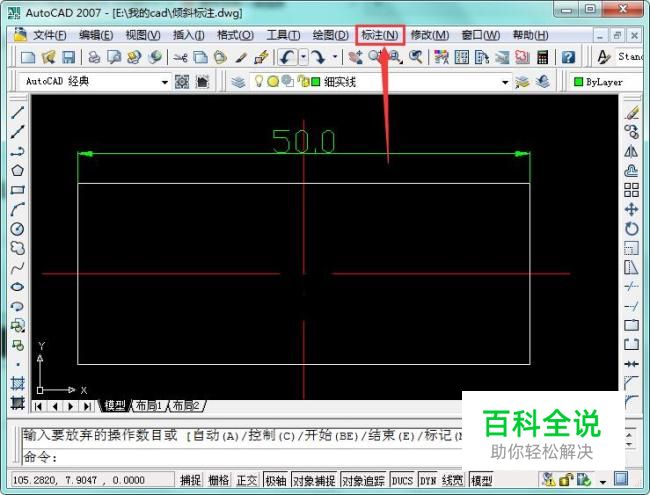

在绘图区域上方找到“标注”选项，鼠标左键点击打开，如图所示：
05

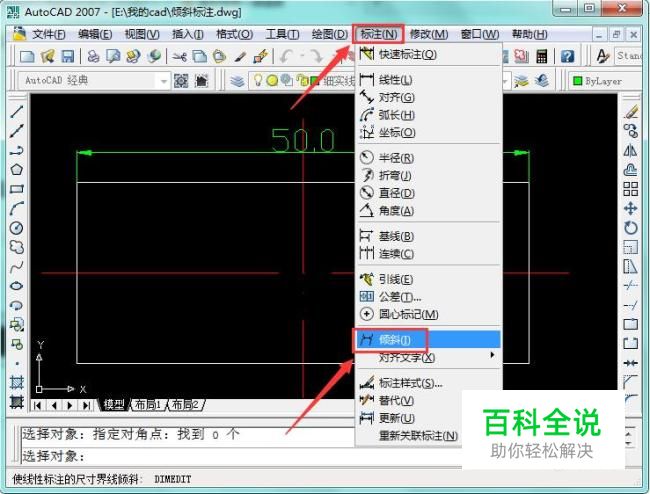

打开标注选项后，在其子菜单中找到“倾斜”选项，鼠标左键点击打开，如图所示：
06

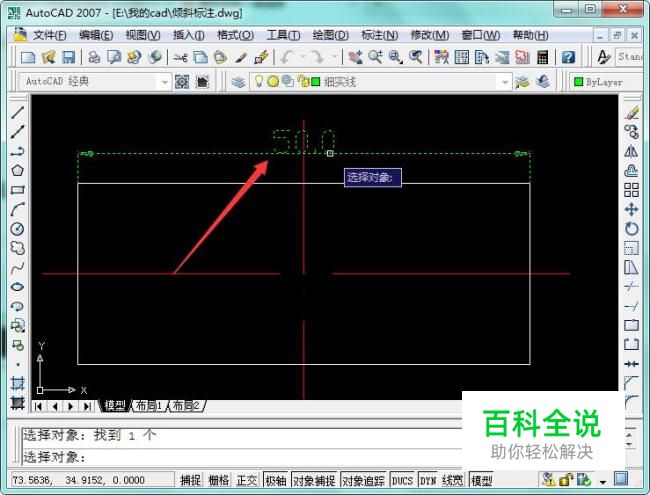

系统提示选择对象，鼠标左键点击该标注线，出现如图所示的蚂蚁线，则选取对象成功，如图所示：
07

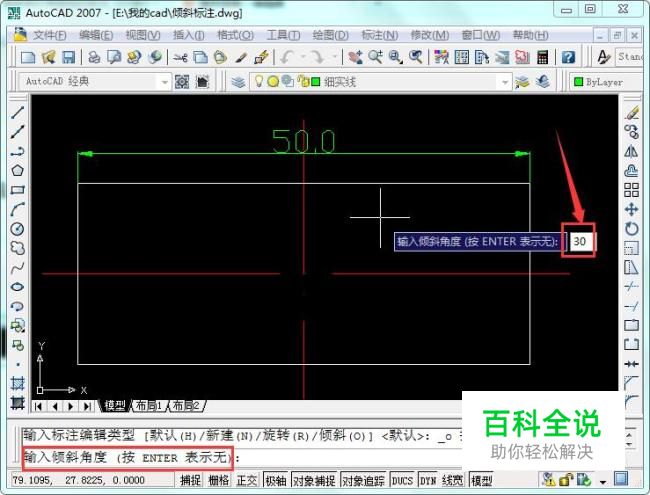

点击空格或者回车键确认选择对象。然后系统提示“输入倾斜角度”，这里输入“30”为例，如图所示：
08

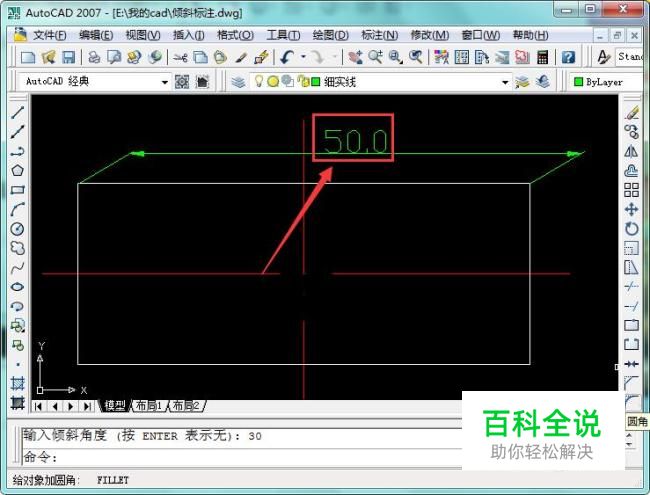

点击空格或者回车键确认，倾斜标注操作完成。可以发现，上方尺寸线的数值就巧妙的错开中心线了，符合标准要求，如图所示：
