CAD怎么使用裁剪剪切命令

我们在使用CAD进行图纸绘制时,常常需要将一些多余的线进行裁剪,下面一起来看看CAD怎么使用裁剪剪切命令的吧。

操作方法

  • 01

    在桌面上双击CAD的快捷图标,打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

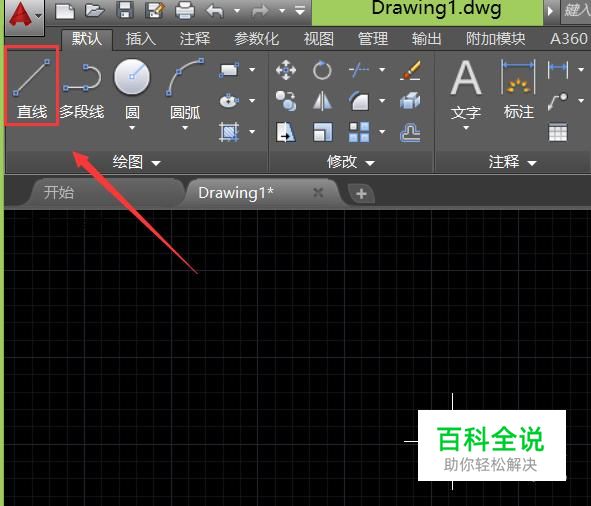

    在该界面内找到直线命令,如图所示:

  • 03

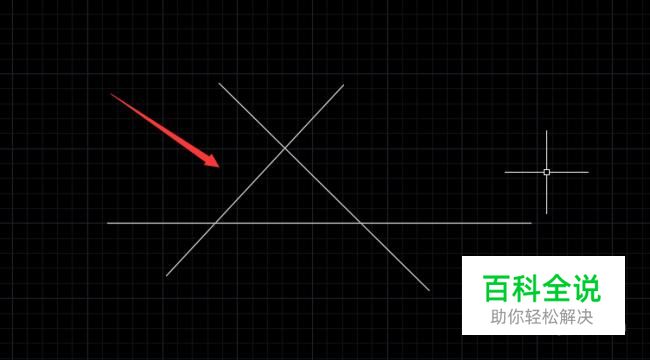

    使用直线命令,在绘图工作区内画出一个图形,如图所示:

  • 04

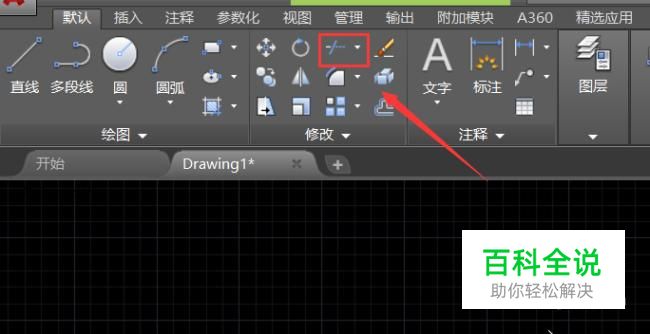

    再在工具箱内找到修剪命令,如图所示:

  • 05

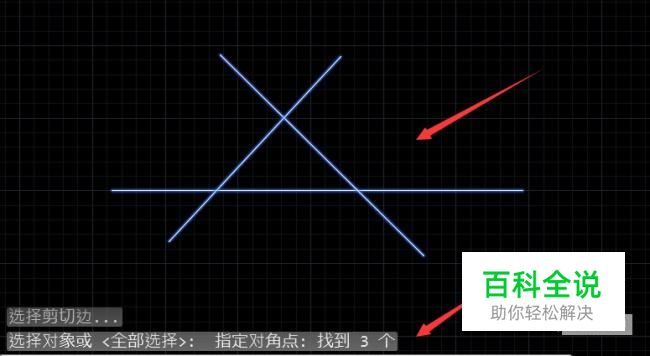

    选在修剪命令,使用鼠标左键将这三条直线全部选中,如图所示:

  • 06

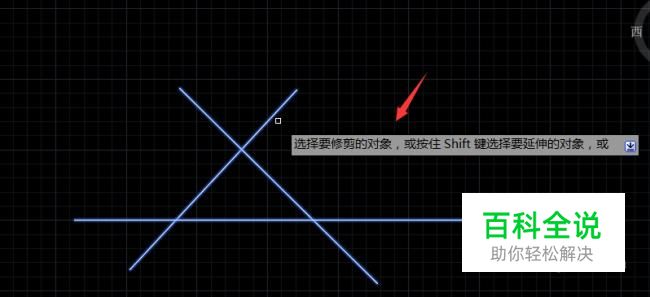

    选中所有对象后,按下回车键,提示我们选择对象,如图所示:

  • 07

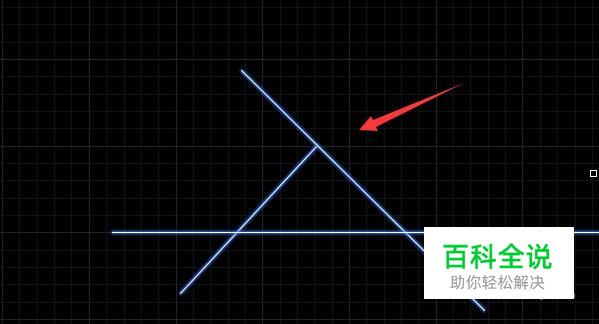

    在这里我们只需选择需要剪切的部分,点击后就将其剪切掉了,如图所示:

  • 08

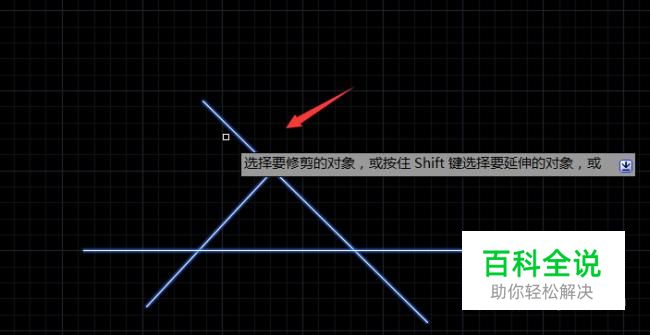

    再在刚才剪切掉的地方选择另外的进行剪切直线,如图所示:,

  • 09

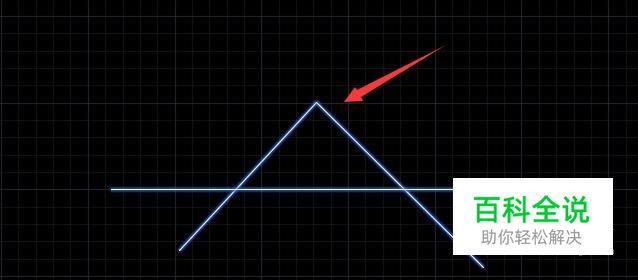

    点击不需要的线段,可以得到了一个很好的锐角,如图所示:

  • 10

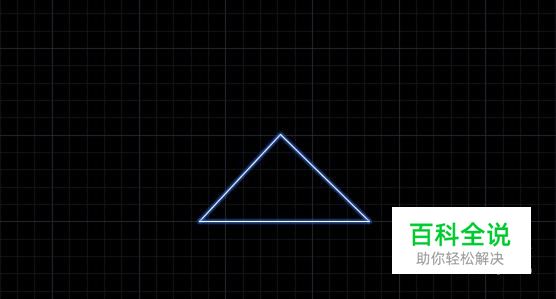

    按照以上的步骤依此操作我们就得到了一个三角形,如图所示:
