CAD中斜线标注：CAD各种标注方法

2024-03-23 01:11:49

在使用CAD绘制好图形以后，就需要对绘制的图形进行标注了，下面我们就来看看CAD中的斜线标注及各种标注方法吧。

操作方法

01

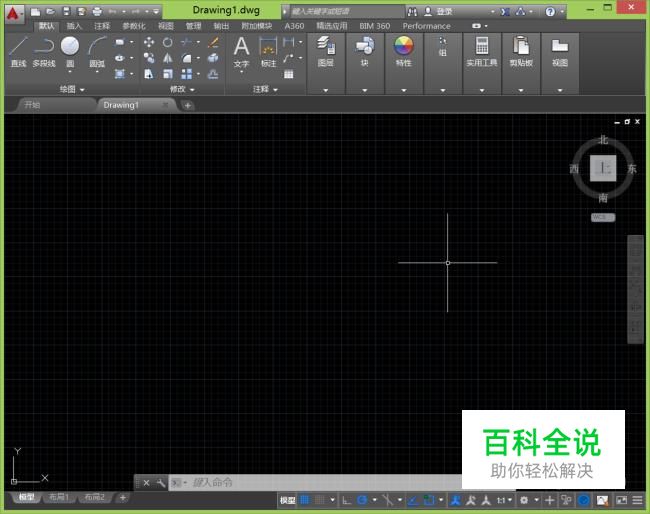

在桌面上双加CAD的快捷图标打开CAD这款软件，进入CAD的操作界面，如图所示：
02

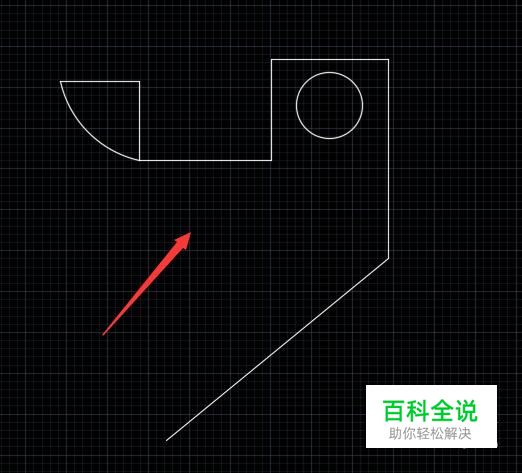

在该界面内按下Ctrl+O键，弹出选择文件对话框，在该对话框内找到我们需要标注的文件，如图所示：
03

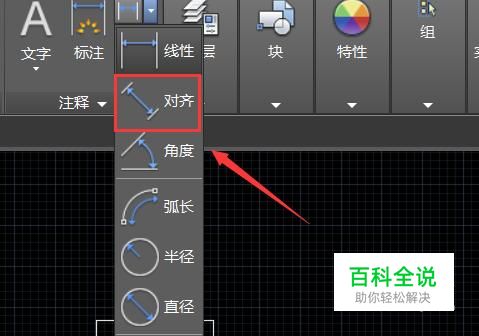

在注释里找到标注选项下的对齐标注，如图所示：
04

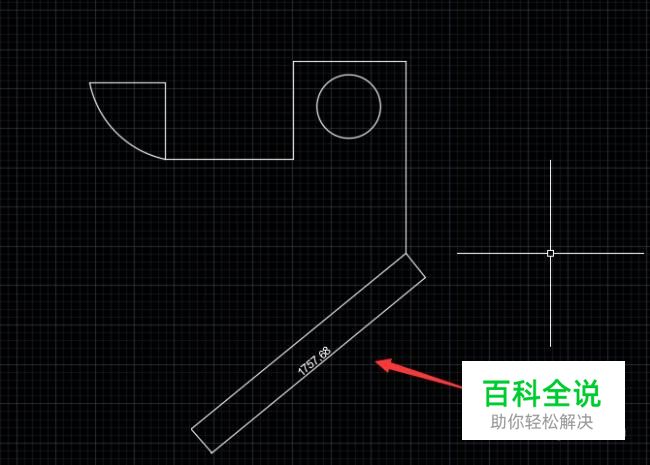

点击对齐标注，点击图形中的斜线并拖动鼠标左键，斜线就标注好了，如图所示：
05

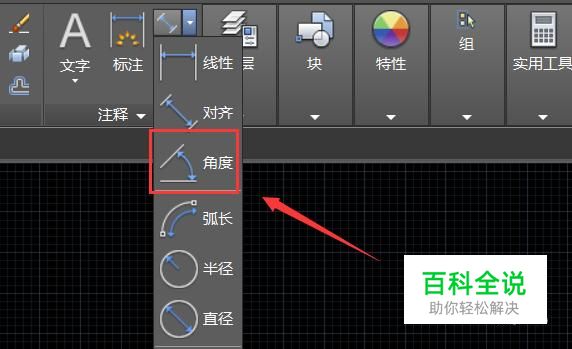

对其它图形的标注，再找到标注下面的角度选项，如图所示：
06

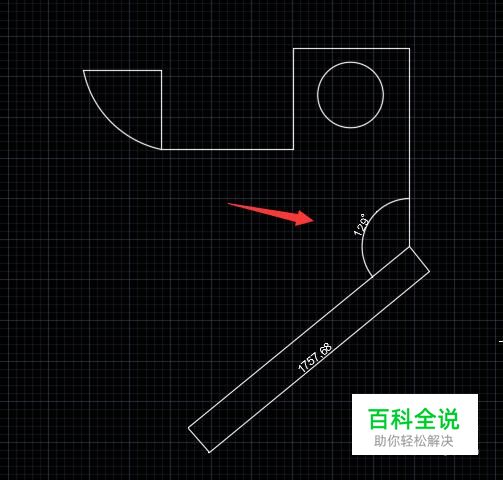

选择角度标注，分别选择标注的角度的两条边并拖动鼠标左键，角度就标注好了，如图所示：
07

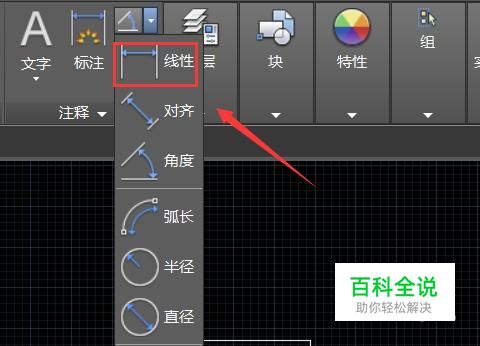

在标注里找到线形选项，如图所示：
08

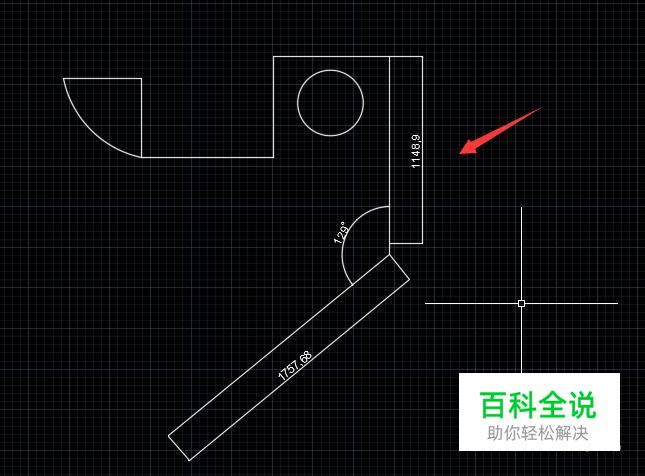

选择线性标注，在需要标注的直线上点击并拖动鼠标左键直线标注就标注好了，如图所示：
09

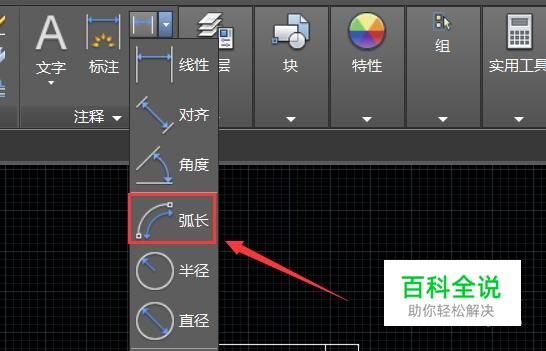

在标注里找到弧长选项，如图所示：
10

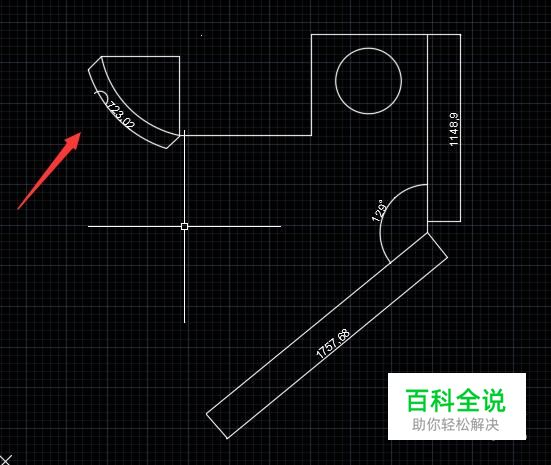

选择弧长选项，点击需要标注的圆弧，并拖动鼠标左键就标注好了弧长，如图所示：
11

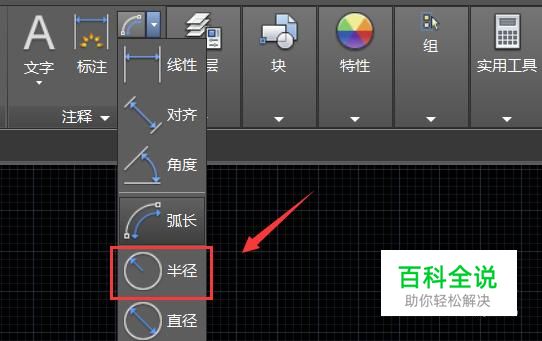

在标注里找到半径选项，如图所示：
12

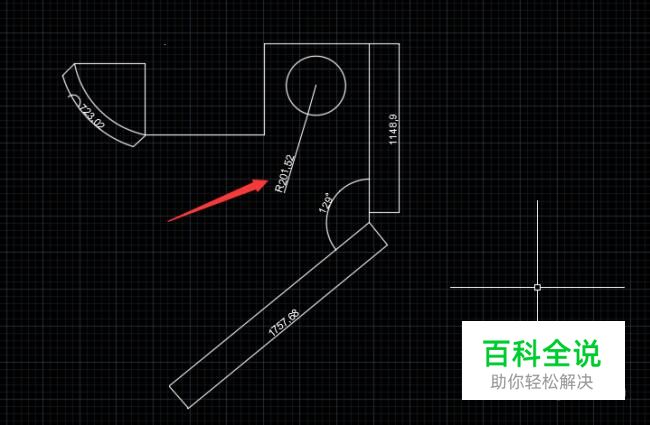

选择半径标注选项，点击需要标注的圆，拖动鼠标左键半径就标注好了，如图所示：
13

再在标注里找到直径选项，如图所示：
14

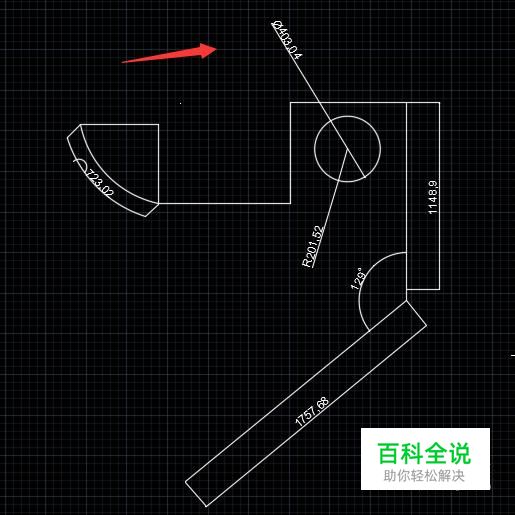

选择直径标注点击需要标注的圆，拖动鼠标左键直径就标注好了，如图所示：
