CAD门的绘制步骤

在使用CAD绘制室内设计平面图时,我们常常需要绘制各卧室的门,这是怎么画的呢,下面我们就来看看CAD门的绘制步骤吧。

操作方法

  • 01

    在桌面上找到CAD的快捷图标,打开CAD这款软件,进入CAD的操作界面,如图所示:

  • 02

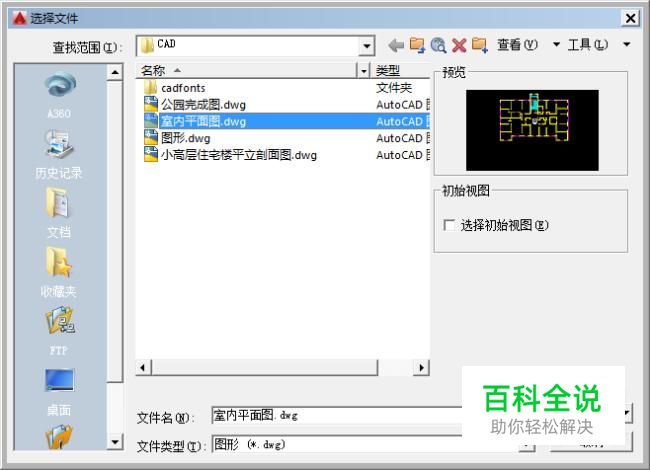

    在该界面内按下Ctrl+O键弹出选择文件对话框,在该对话框内找到我们的图形文件,如图所示:

  • 03

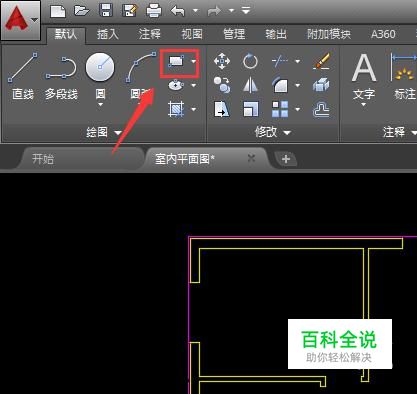

    在菜单栏里找到矩形命令,如图所示:

  • 04

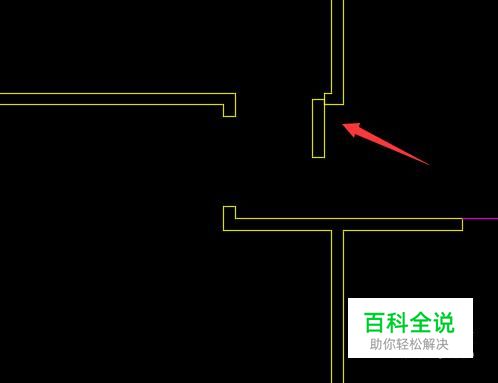

    使用矩形命令在开门的位置画出一个矩形框,如图所示:

  • 05

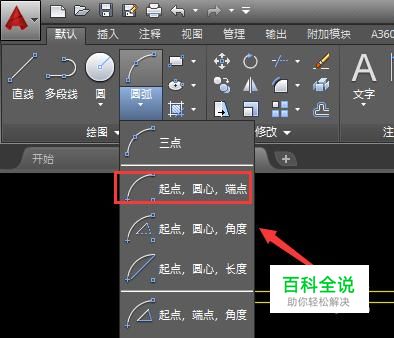

    再在菜单里找到圆弧选项,点击圆弧选项,在其子级菜单里找到起点、圆心、端点选项,如图所示:

  • 06

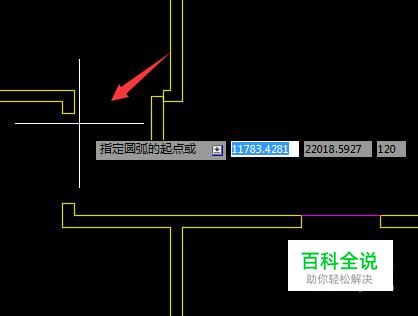

    选择起点、圆心、端点选项,提示我们指定圆弧起点,如图所示:

  • 07

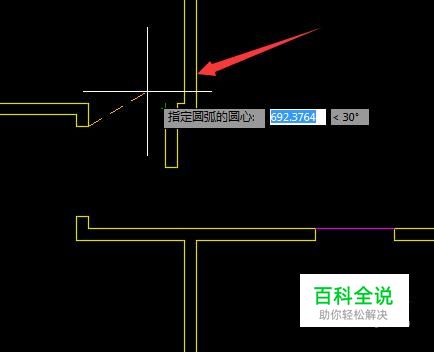

    指定起点后提示我们指定圆弧的圆心点,如图所示:

  • 08

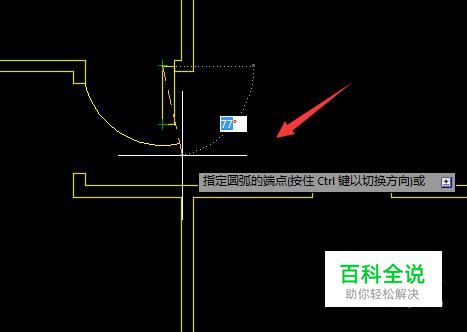

    指定圆心后,提示我们指定圆弧的端点,如图所示:

  • 09

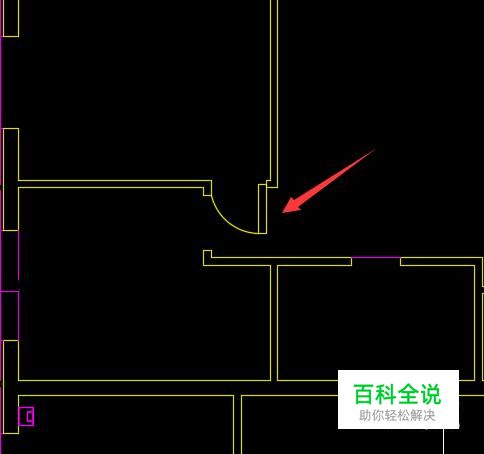

    指定好圆弧的端点以后,我们的门就画出来了,其他的们按照此方法绘制,如图所示:
