Solidworks怎么画两个圆的公切线
Solidworks虽然是一款三维制图软件，但是它本身也可以进行二维制图，而且功能也比较强大，用起来也很方便，Solidworks怎么画两个圆的公切线。
操作方法
- 01

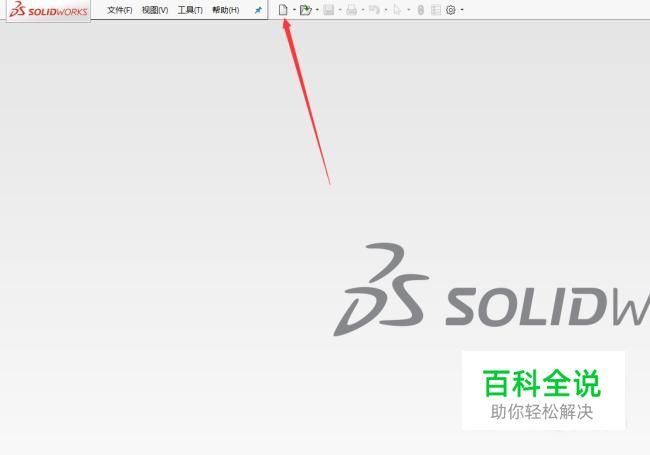

打开SolidWorks三维制图软件，点击工具菜单栏的新建。
- 02

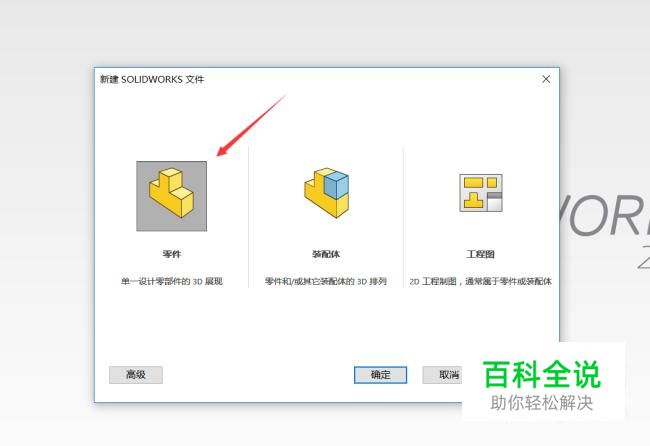

之后我们选择零件。
- 03

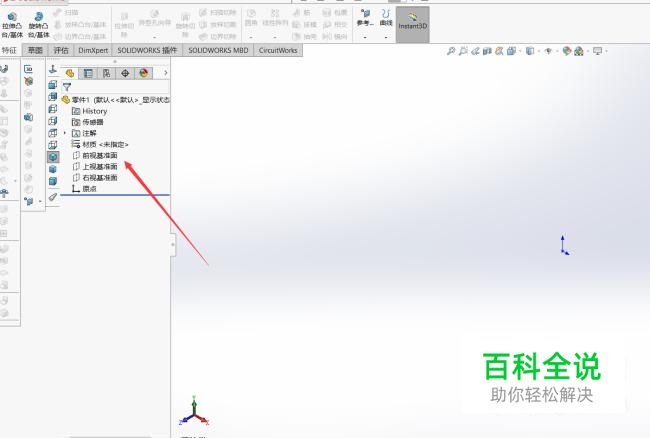

进入到SolidWorks制图软件界面，我们在三个视图中随便选择一个视图。
- 04

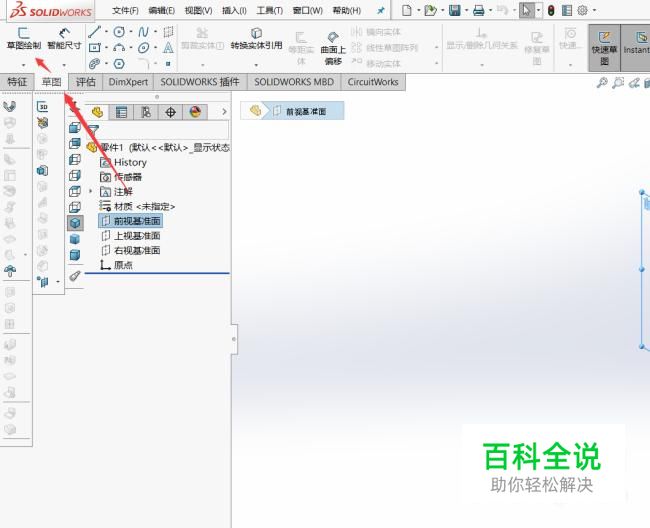

然后选择草图里的绘制草图。
- 05

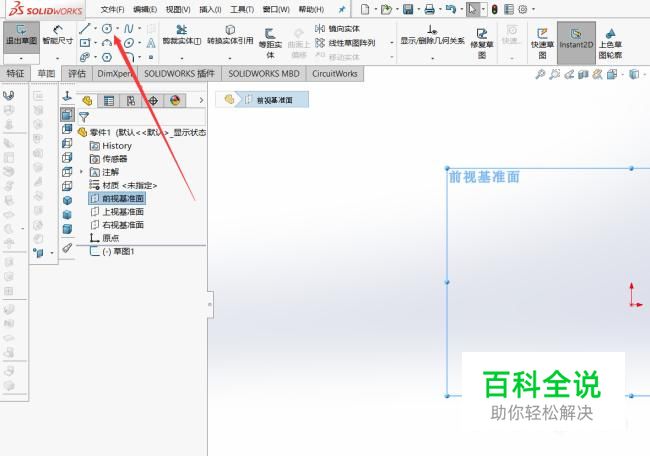

然后选择工具栏下的圆命令。
- 06

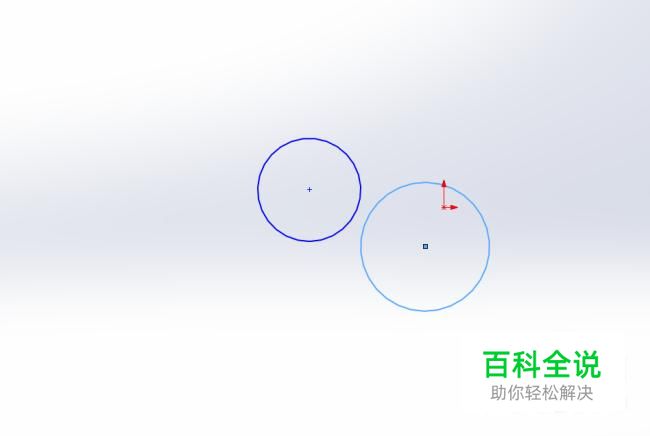

先在草图上绘制两个圆。
- 07

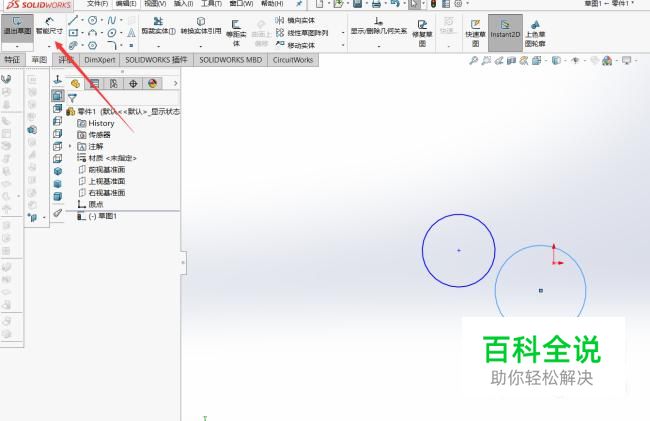

接下来就是约束两个圆，不约束的话之后画相切的直线，圆有可能会移动。先选择智能尺度。
- 08

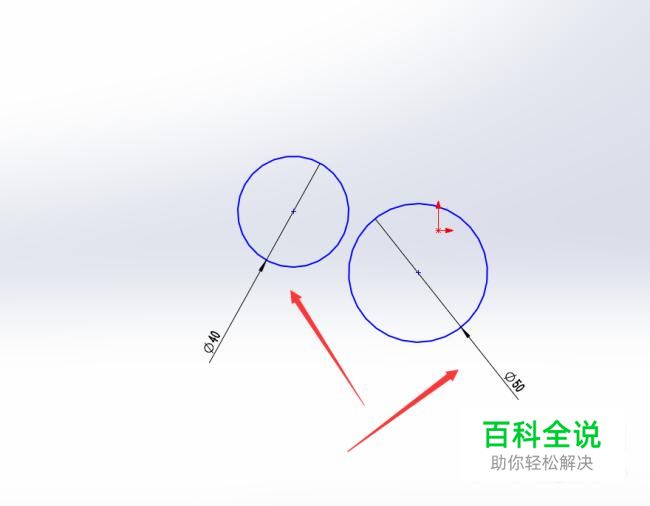

然后分别给两个圆标注尺寸。
- 09

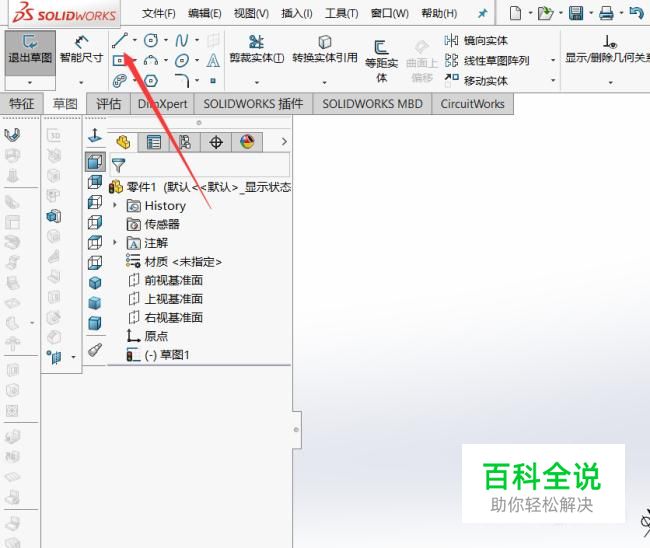

还差一个将圆的位置固定，等下在做，我们先选择工具栏的直线命令。
- 10

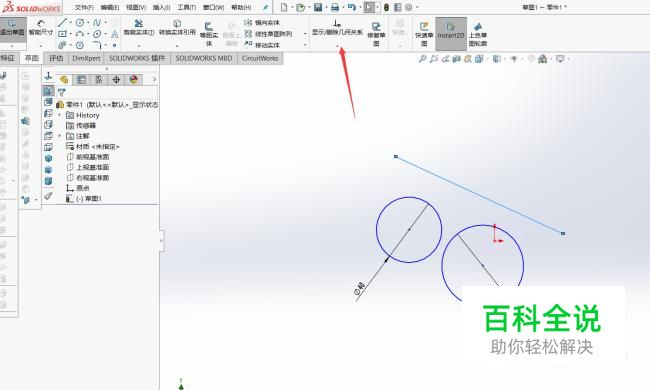

先绘制一条直线。之后点击显示/删除几何关系下的添加几何关系。
- 11

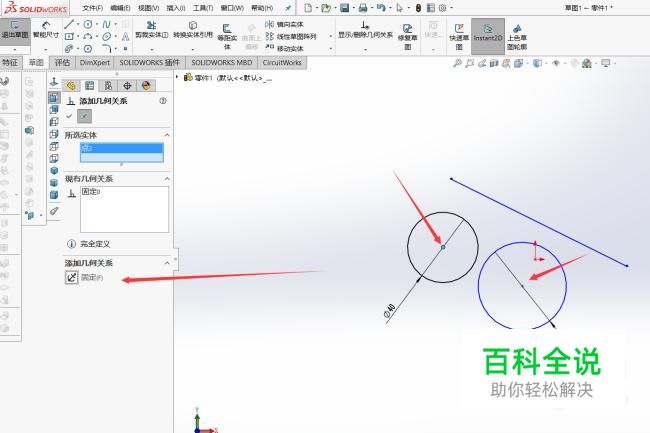

然后分别将两个圆的圆心固定。
- 12

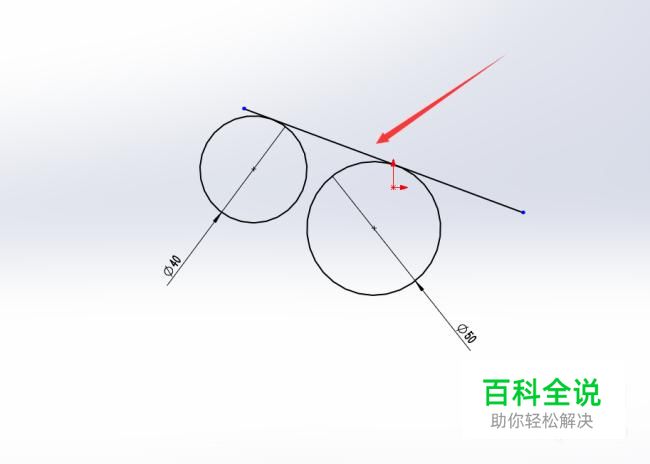

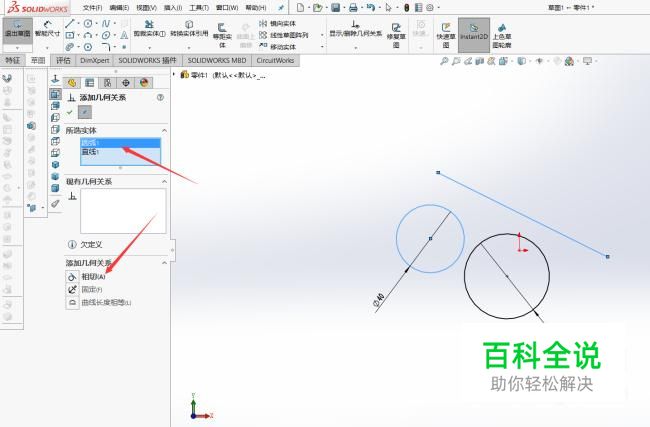

接下来就是约束圆和直线的位置关系了。依次选中圆和直线，然后约束为相切。
- 13

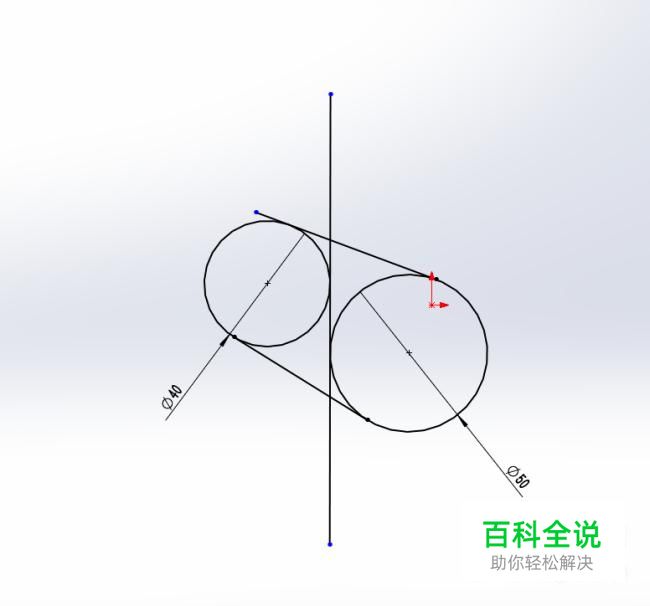

将直线跟两个圆都约束为相切之后，两个圆的公切线就完成了一条，其他的几条同样的绘制方法。
