怎样用CAD画保温杯？

CAD是一款实用的计算机辅助绘图软件，我们可以用它来画很多好看的物品，那么怎样用CAD画保温杯呢？下面就让小编来给大家介绍一下吧，希望对大家有所帮助。

操作方法

  • 01

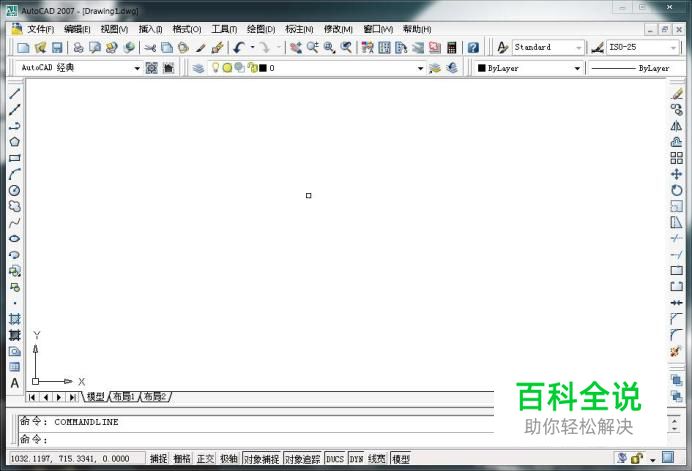

    首先打开CAD软件，操作界面如图所示。

  • 02

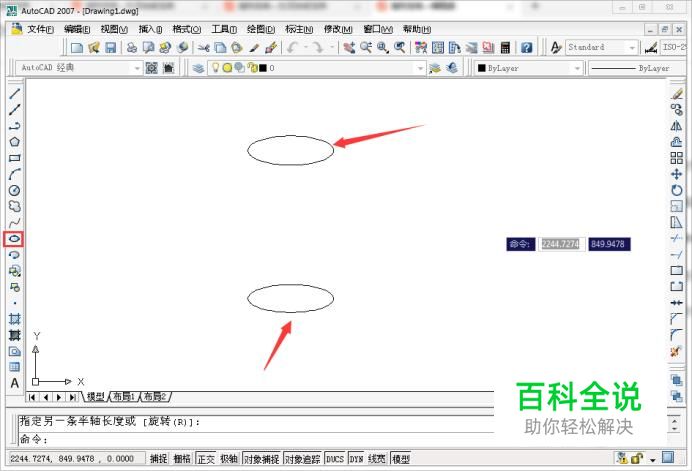

    使用椭圆指令，画出大小一样的两个椭圆，如图所示。

  • 03

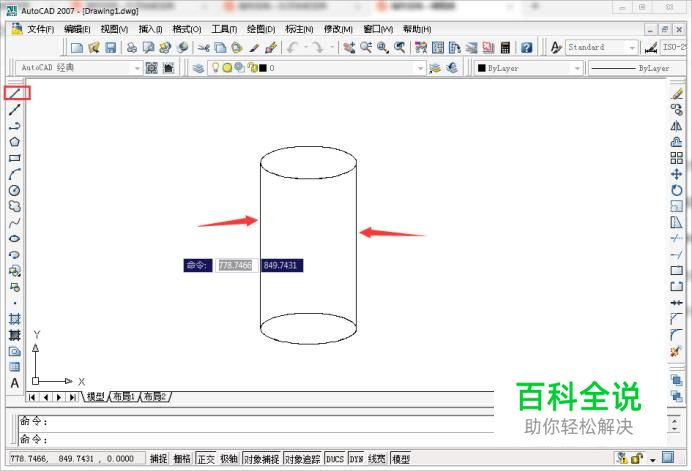

    使用直线指令，画出两条直线，如图所示。

  • 04

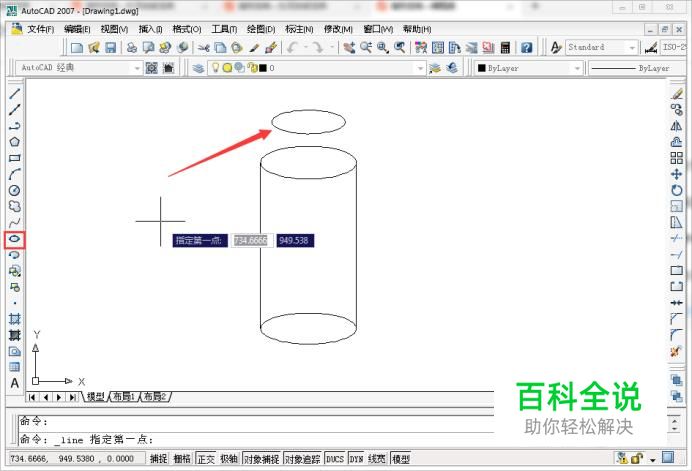

    使用椭圆指令，在物体的上方画一个小椭圆，如图所示。

  • 05

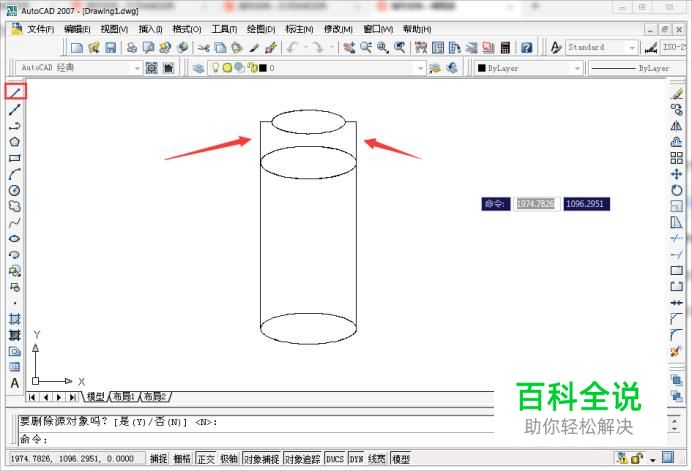

    使用直线指令，画出两对相互正交的直线，如图所示。

  • 06

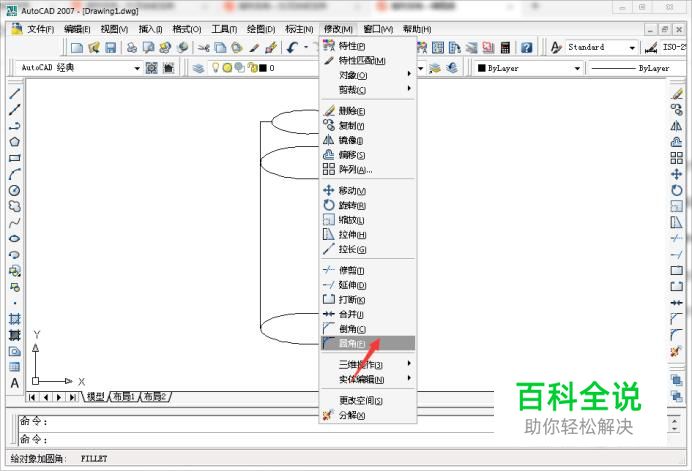

    点击修改工具栏的倒圆角，如图所示。

  • 07

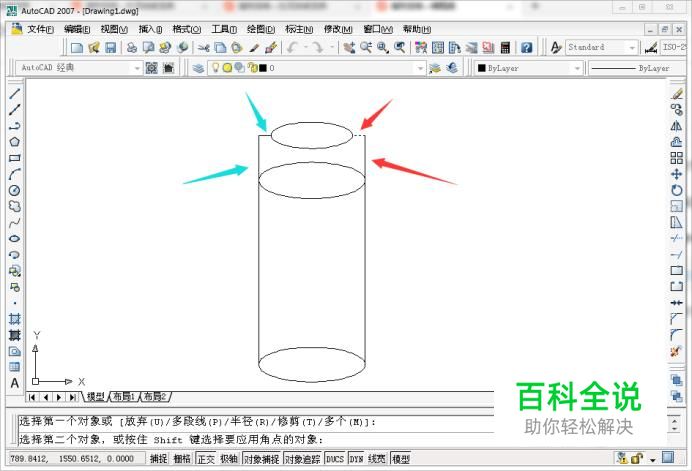

    倒圆角的对象是两对相互正交的直线，如图所示。

  • 08

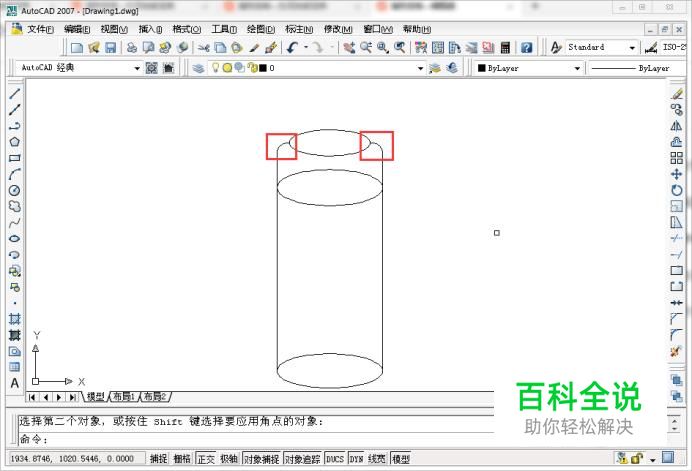

    倒完圆角后的图片如图所示。

  • 09

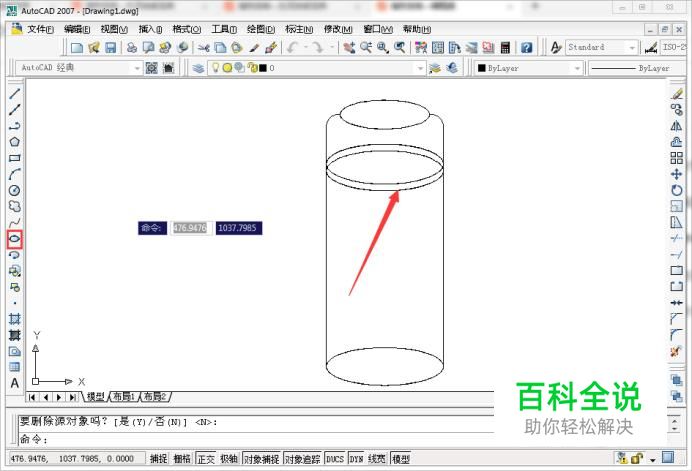

    使用椭圆指令画出一个椭圆，如图所示。

  • 10

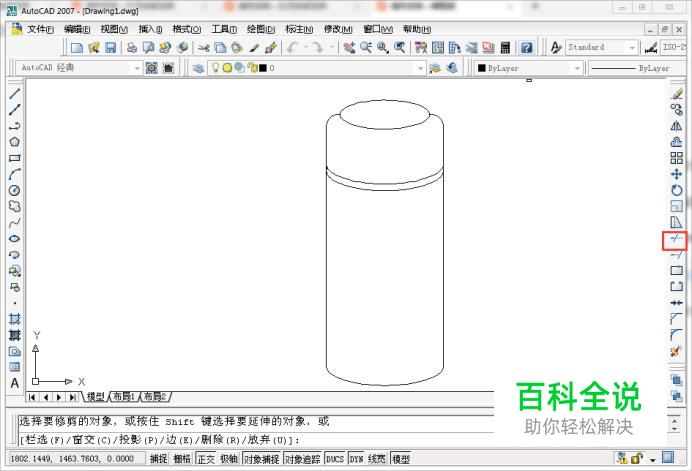

    最后点击右侧面板的修剪指令修剪多余的线段，一个完整的保温杯就算是完成了，如图所示。
