CAD创建对象特性的介绍及操作方法

CAD创建对象特性可以让我们知道我们所绘制图形的对象特性,下面为大家介绍CAD创建对象特性的介绍及操作方法

对象特性

  • 01

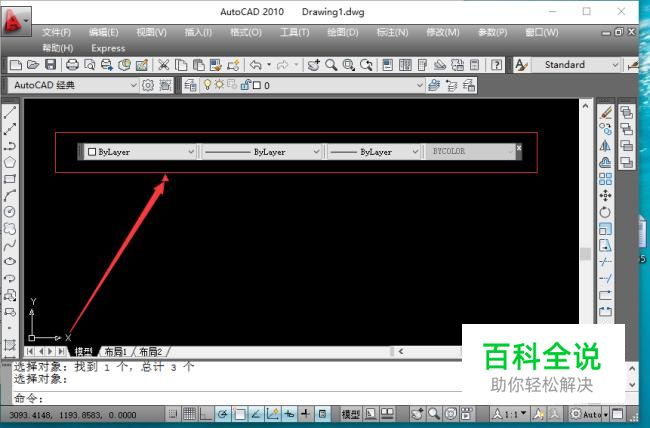

    "对象特性"工具栏有四个下拉列表,分别用来操作控制对象的颜色、线型、线宽和打印样式。下拉列表中ByLayer表示指定创建该对象时所在图层的指定颜色。ByBlock用于表示指定新对象的颜色为默认颜色。

设置颜色(打开方式及操作)

  • 01

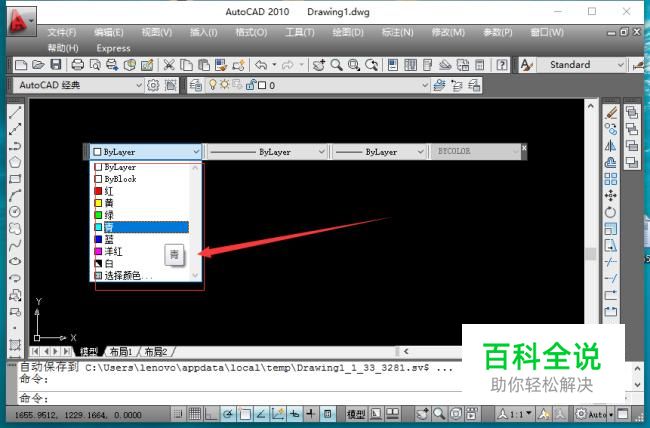

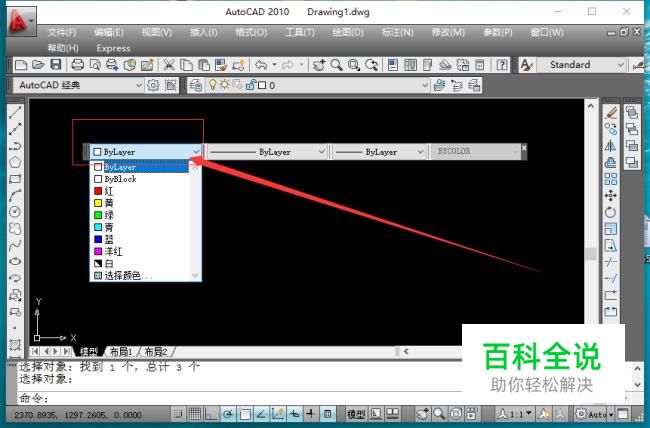

    通过鼠标点击对"象特征性"工具栏中"颜色控制"的下拉列表设置

  • 02

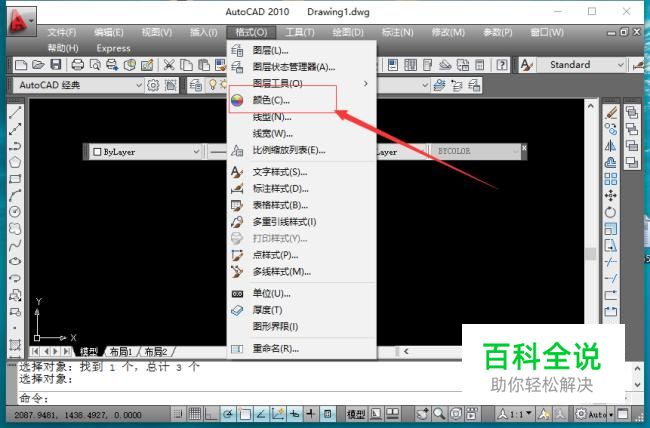

    在编辑栏中找到格式按钮,鼠标左键点击格式,然后找到颜色按钮,点击颜色命令按钮。

  • 03

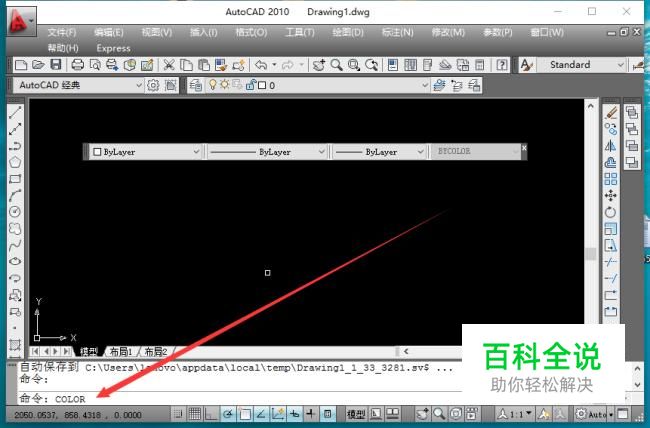

    在命令输入命令行中输入命令"COLOR"

  • 04

    操作方法:象征特性工具栏中点击颜色(或其他方式),系统自动弹出"选择颜色"对话框,然后在对话框中选择颜色即可。

设置线型(打开方式及操作方法)

  • 01

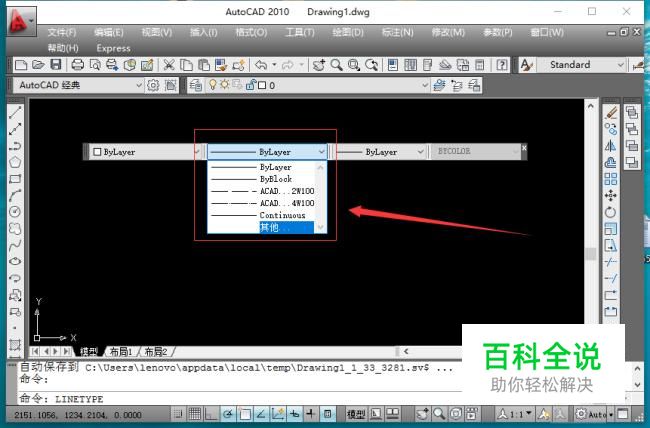

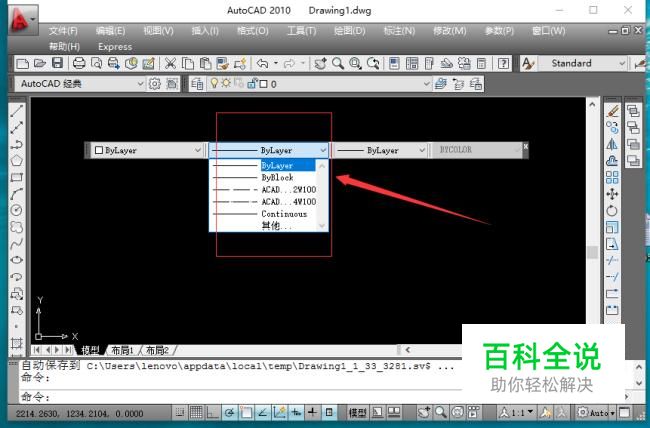

    找到"对象特征"工具栏中找到线型控制工作按钮,用鼠标点击线型控制按钮

  • 02

    在编辑栏中找到格式按钮鼠标点击格式按钮,找到线型按钮,点击线型按钮。

  • 03

    在命令编辑框中输入命令"LINETYPE"

  • 04

    操作方法:使用上述方式打开后,系统自动弹出线型管理对话框,在该对话框中没有显示全部线型,只加载了一个线型。如果要设置线型,点击加载按钮,弹出选择线型选择,选择所需要的线型,点击确定就可以加载成功

设置线宽(打开方式及操作)

  • 01

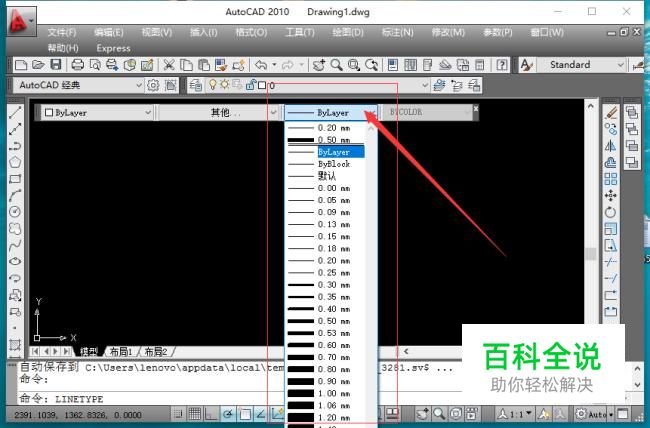

    可以通过对象特性工具栏中线宽控制的下拉列表来设置。

  • 02

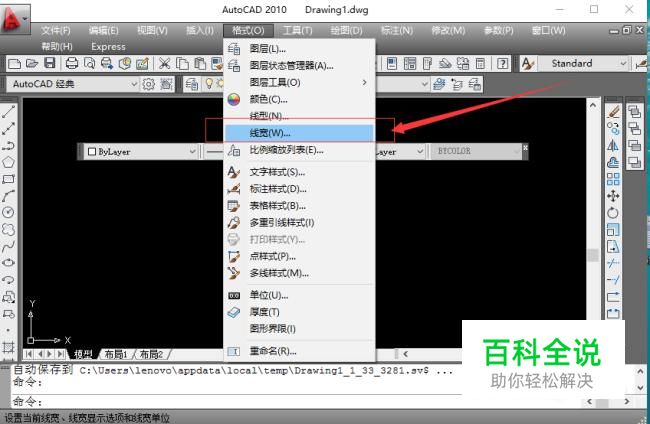

    在编辑栏中找到格式按钮鼠标点击格式按钮,找到线宽按钮,点击线宽按钮。

  • 03

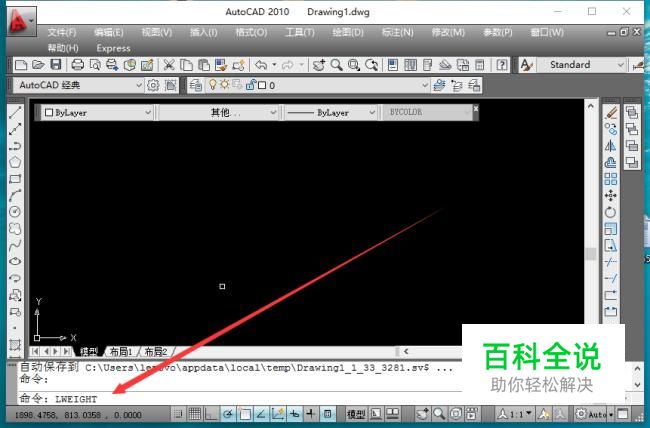

    在命令输入命令行中输入命令"LWEIGHT"。

  • 04

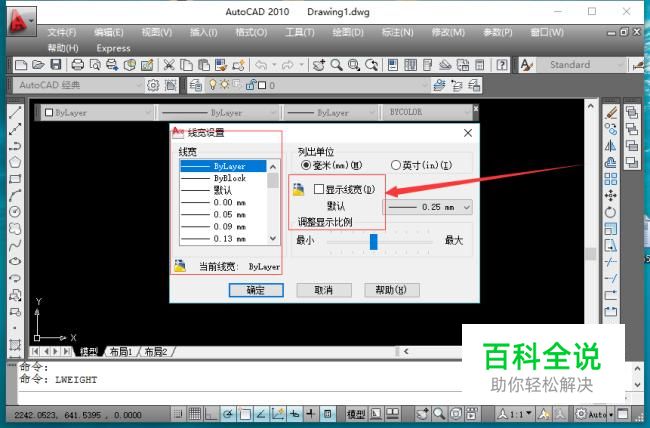

    操作方法:使用前面的打开方式后,系统会自动弹出线宽对话框。在这个线宽对话框中可以设置对象的线宽,同时也可以在屏幕中选择是否显示线宽。
