SolidWorks怎么使用阵列

SolidWorks是我们常用的三维制图软件,有时候我们使用SolidWorks的时候会遇到一些比较规则的图形,但是又比较多的情况,比如说一块板上有上百个孔,这些孔一个一个去画肯定是费时费力,这个时候可以用到阵列,怎么使用阵列呢?

操作方法

  • 01

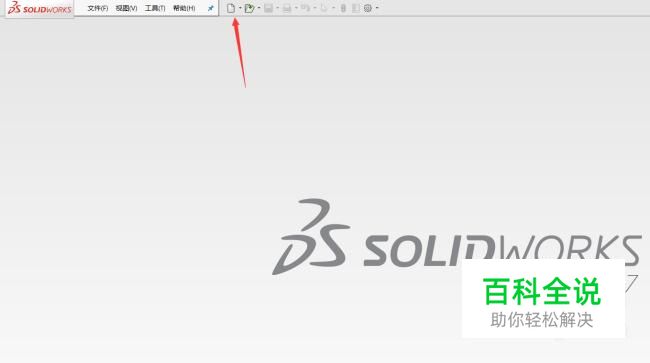

    先打开SolidWorks三维制图软件。在命令栏里选择新建。

  • 02

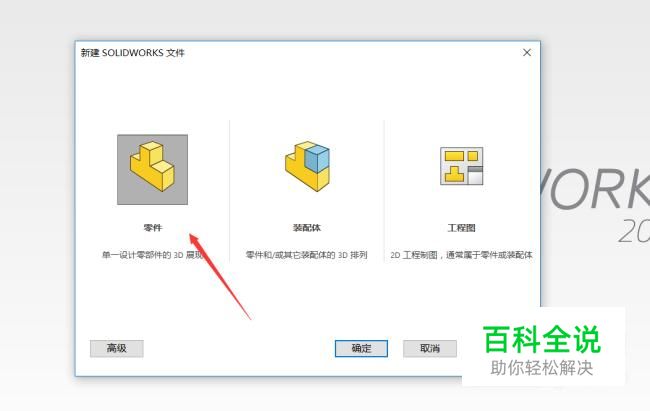

    之后选择零件。

  • 03

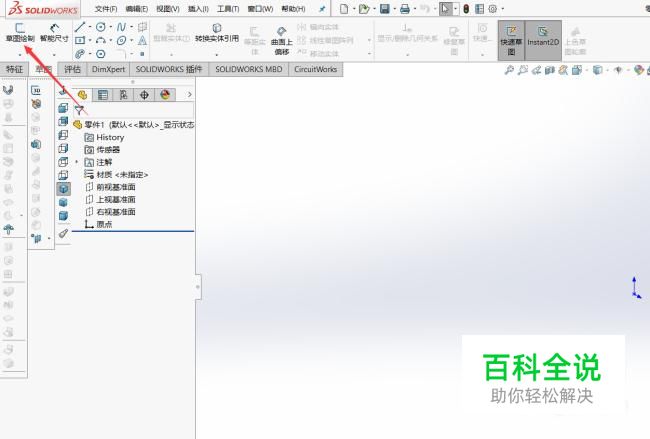

    进入到零件制图界面之后,我们选择草图绘制。

  • 04

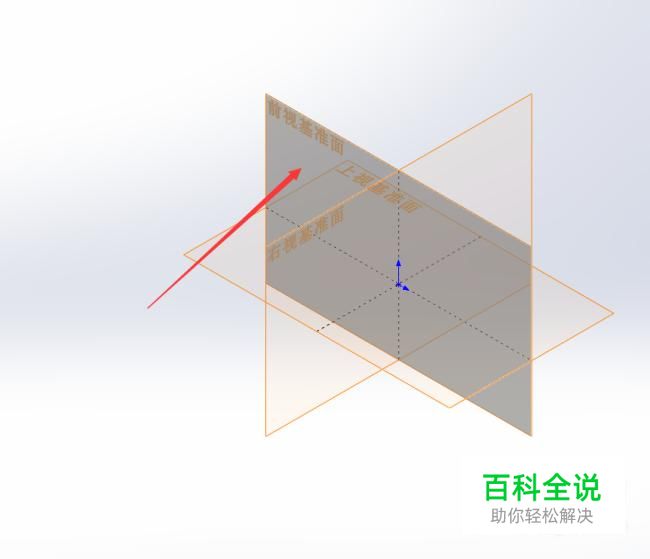

    然后我们随便选择一个基准面。选择正视于。

  • 05

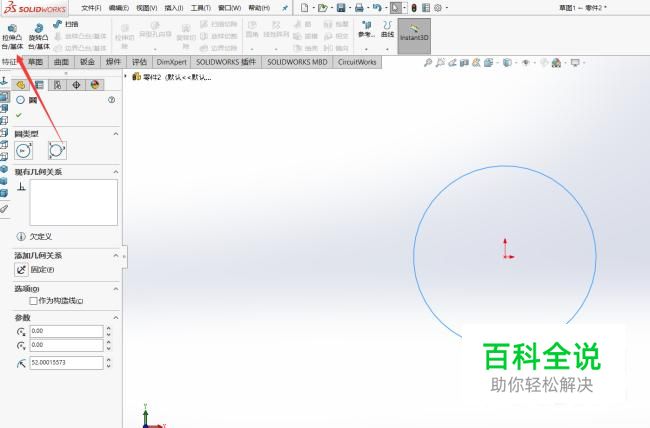

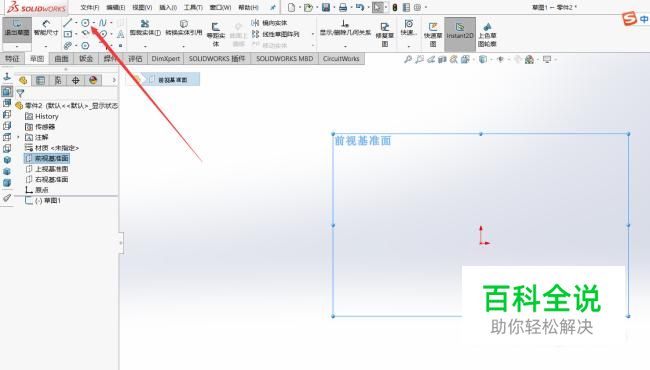

    接下来我们举个简单的例子,以圆周阵列为例,我们先在命令栏里选择圆命令。

  • 06

    然后在图上随便画一个圆,之后选择特征里的拉伸凸台。

  • 07

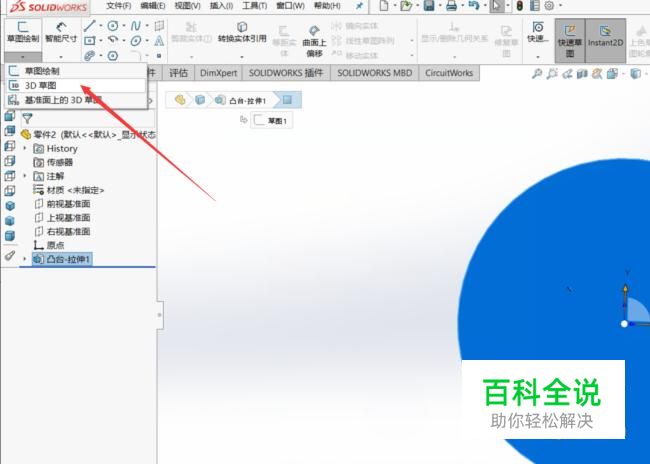

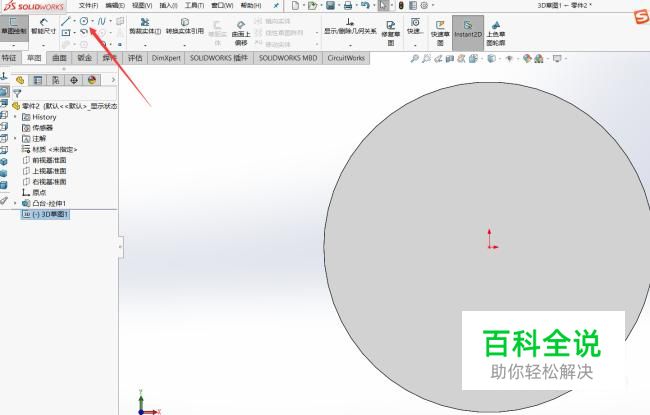

    拉伸完成后,选择一个圆盘的表面,然后在草图绘制里选择3D草图。

  • 08

    接着选择圆命令,在圆盘上画一个圆。

  • 09

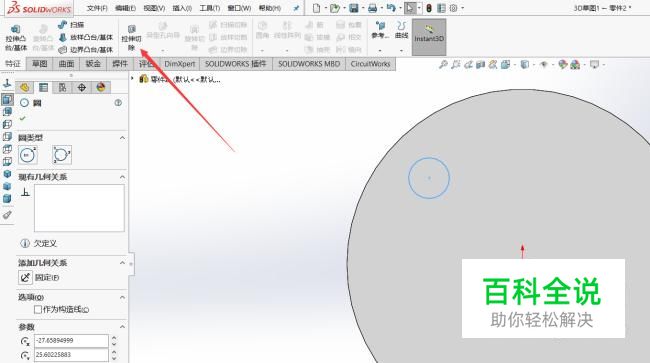

    圆画好之后,选择特征里的拉伸切除,将圆挖掉,就是打一个孔。

  • 10

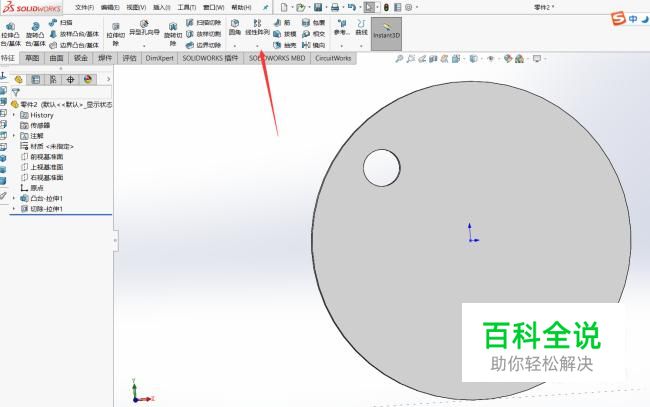

    接下来我们选中阵列里的圆周阵列。

  • 11

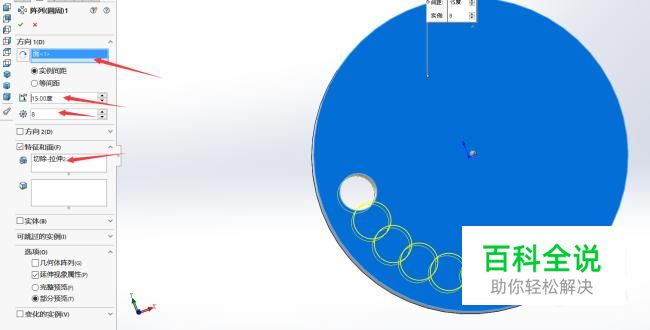

    阵列特征选择圆孔,阵列方向选择圆面,然后确定圆的个数和排列角度。

  • 12

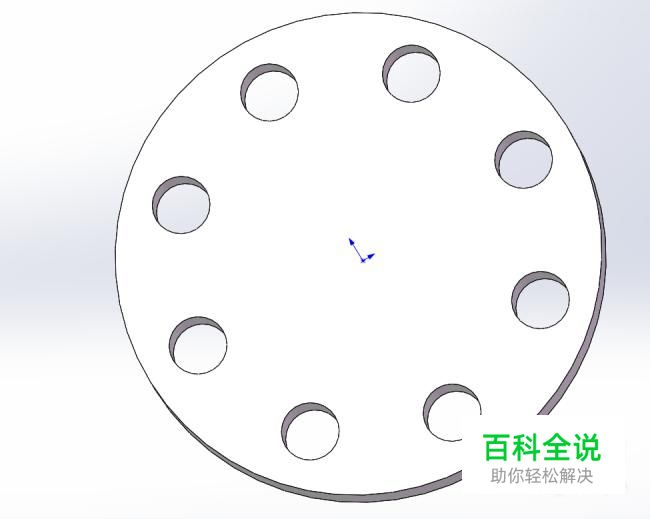

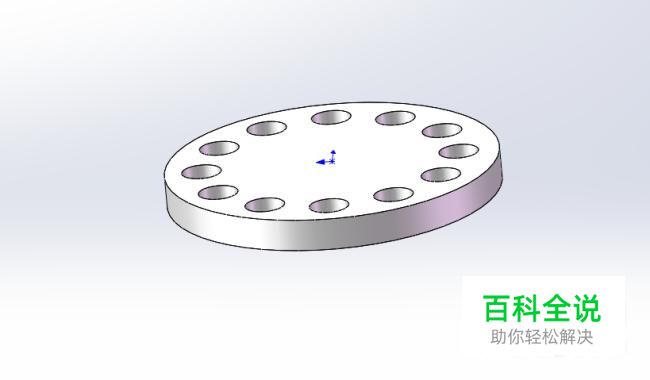

    之后确定圆周阵列就完成了,除了圆周阵列还有其他的很多阵列,方法都是一样的,如果是不规则的排列,用阵列是没办法做的,只能一个一个画了。
