Solidworks怎么画花
Solidworks是比较常用的三维建模软件，正常的三维模型用Solidworks都可以生成，比如说花朵，怎么用Solidworks绘制花朵呢？
操作方法
- 01

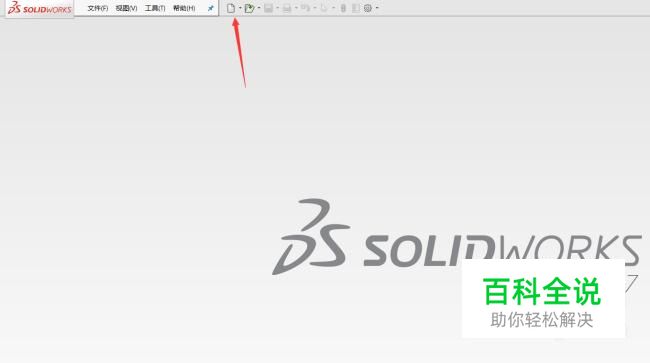

先打开Solidworks软件，然后点击新建。
- 02

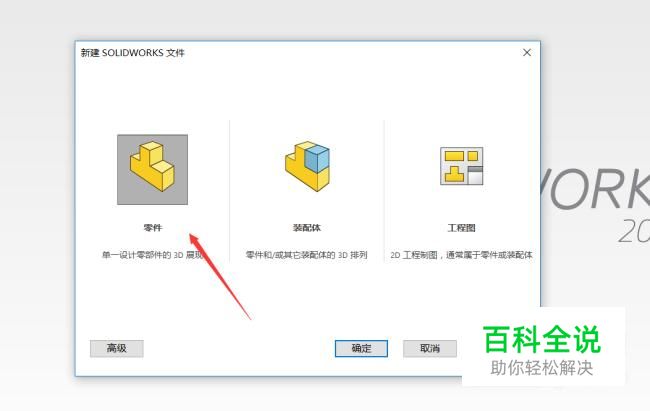

选择新建零件图。
- 03

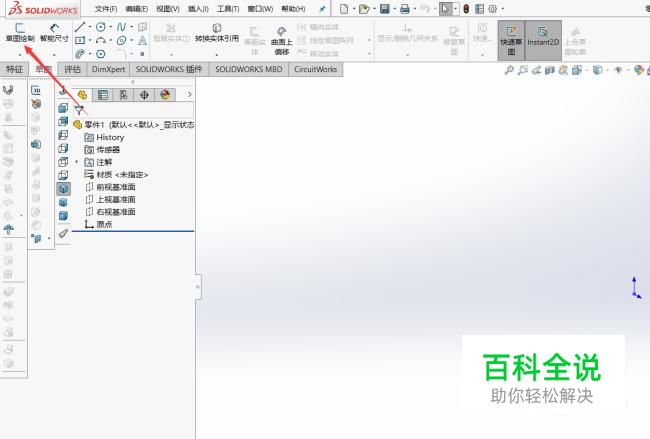

进入到新建零件图界面之后，选择绘制草图。
- 04

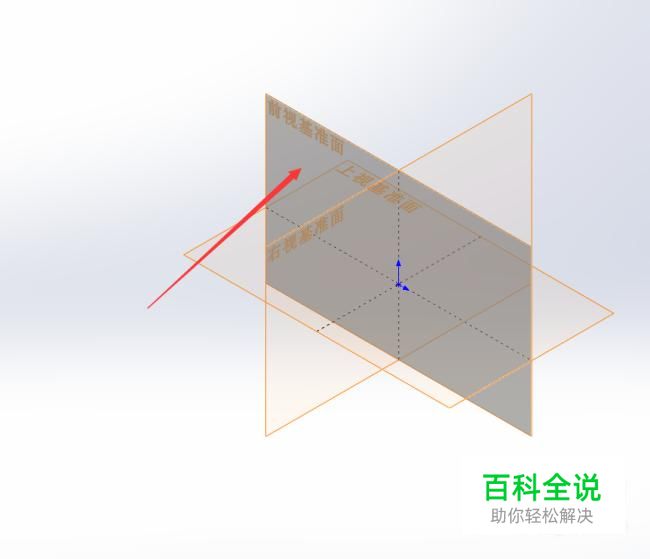

然后选择一个基准面，正常先选前视基准面。
- 05

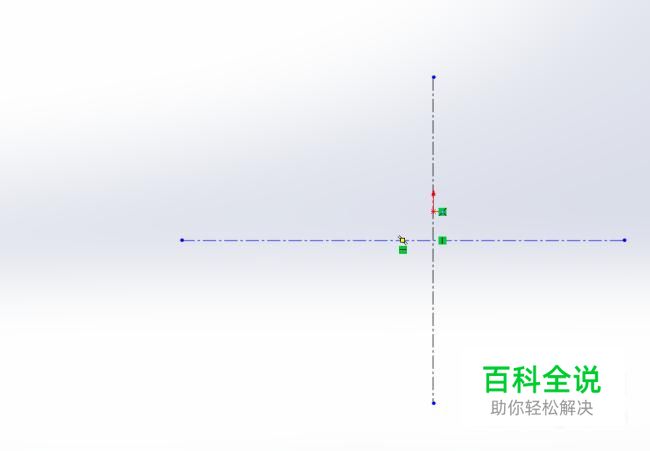

然后先在草图上画上基准线。
- 06

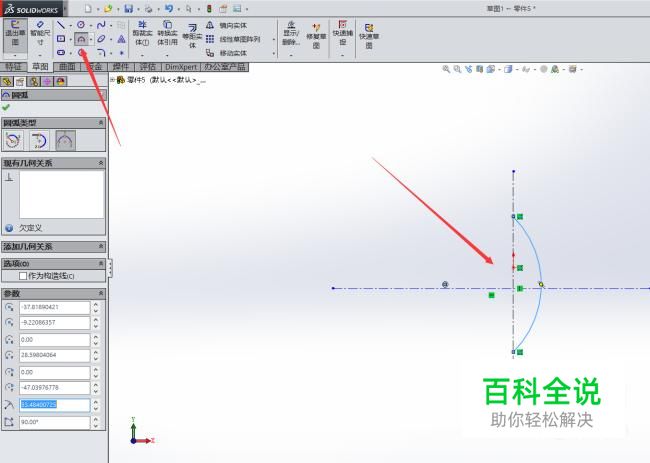

画好基准线之后，我们画一条曲线，这个曲线是用来生成花蕊的。
- 07

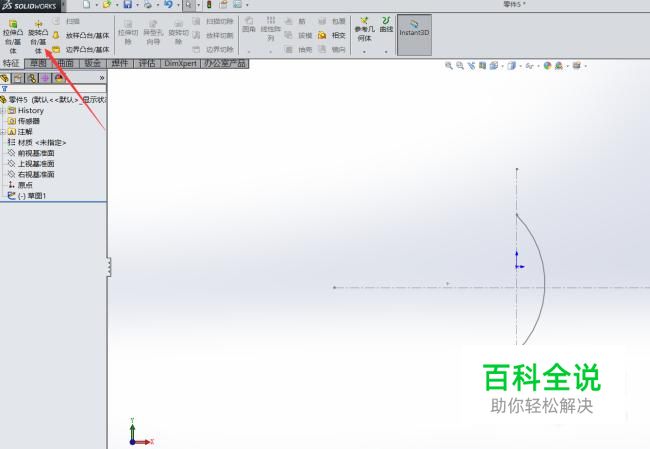

画好曲线之后，我们退出草图，然后选择旋转。
- 08

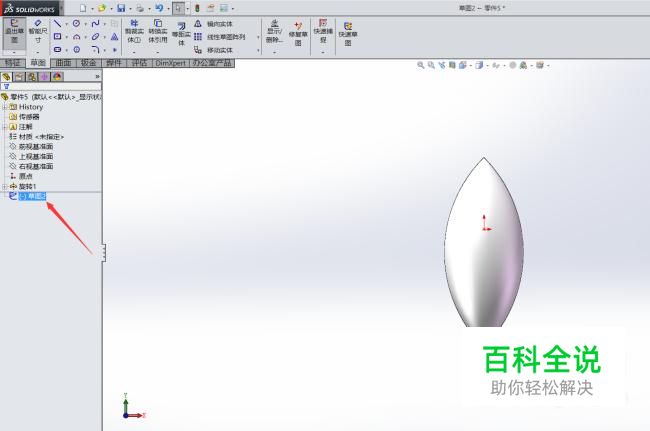

这样花蕊的模型就建好了，接下来就是花瓣了，我们在前世基准面再次建立一张草图。
- 09

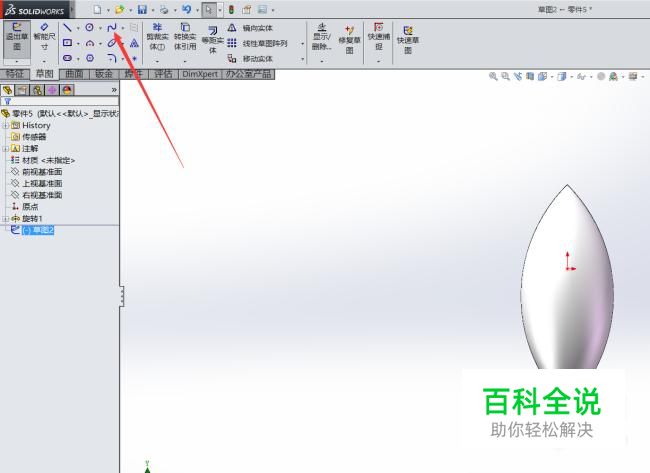

选择命令栏的曲线。
- 10
然后绕中心线大概画一条曲线，终点不要落在中心线上，之后好进行加厚处理。
- 11

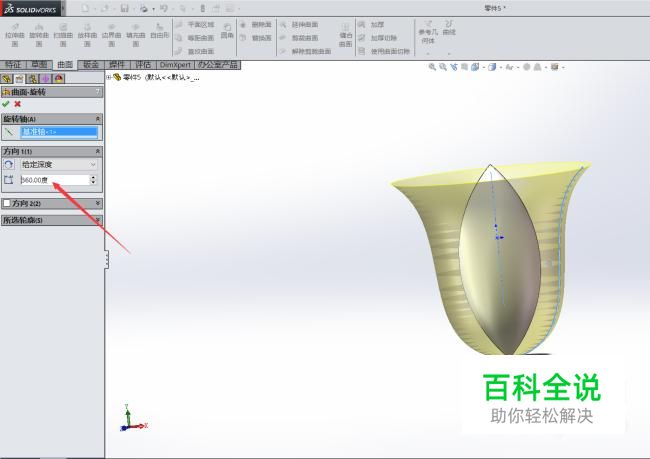

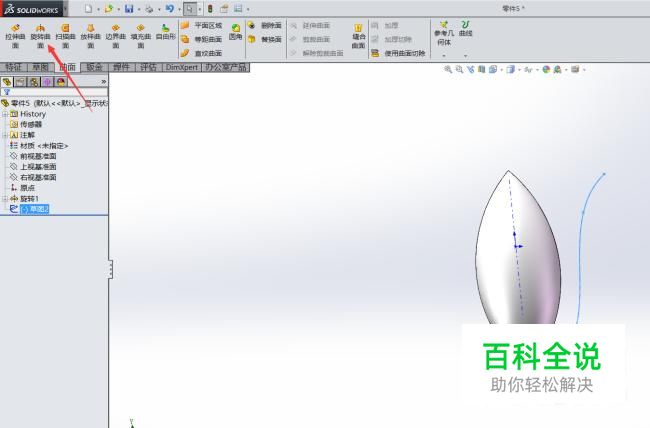

接下来选择曲面旋转，这里我们需要选择一个度数，让花瓣看起来有花瓣的样子。
- 12

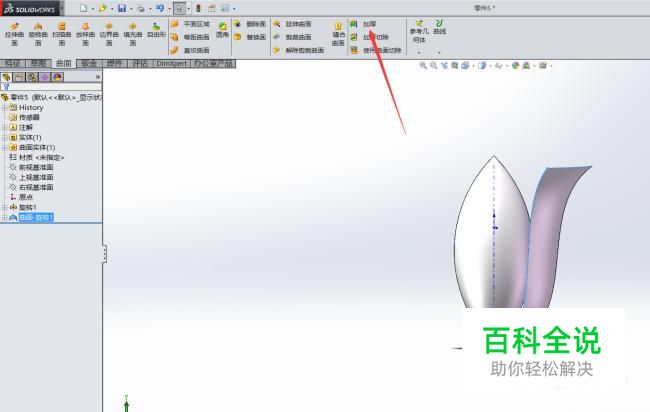

接下来选择加厚，将花瓣从片体变成实体。

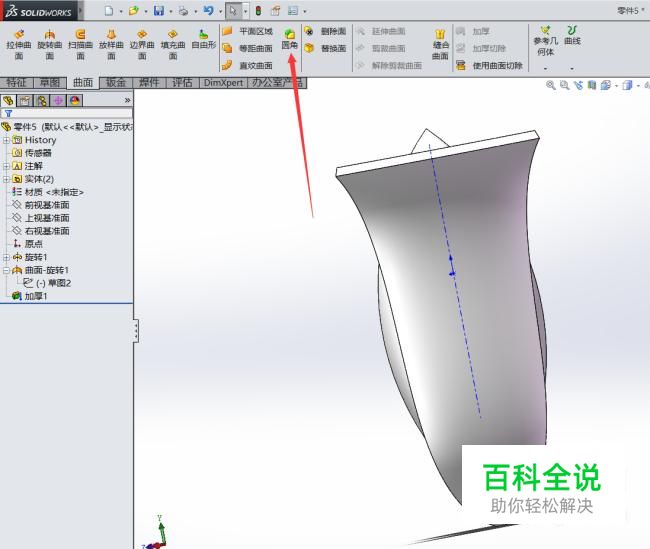

- 13

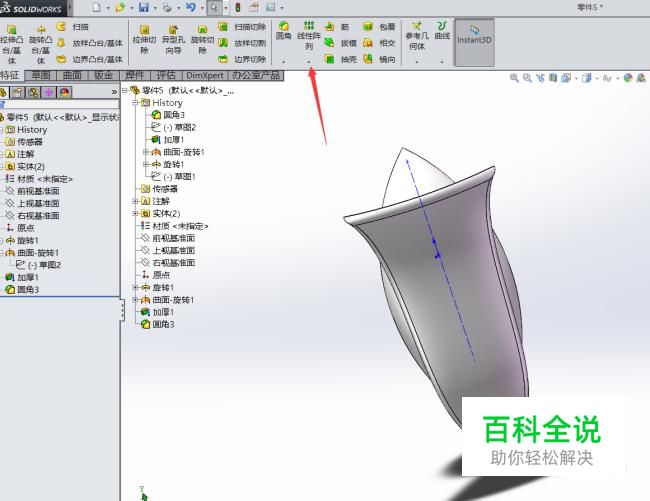

然后选择圆角，让花瓣的四周有个弧度。
- 14
接下来我们要选择特征里的圆周阵列，制造更多的花瓣。
- 15

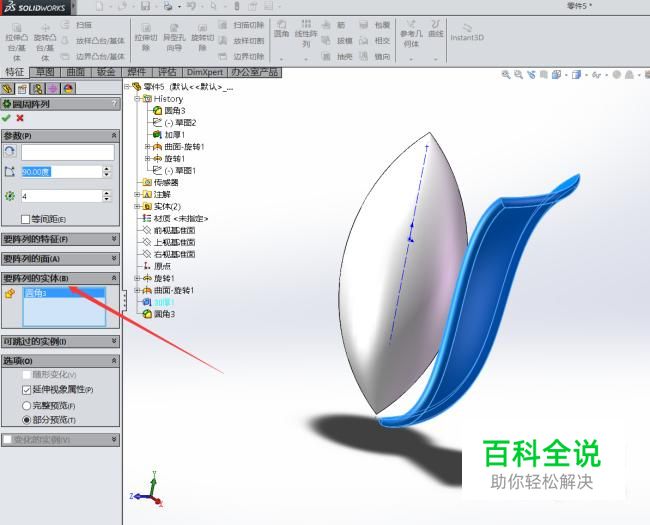

阵列为实体花瓣，阵列的面是轴的基准线，然后选择个数以及度数。
- 16

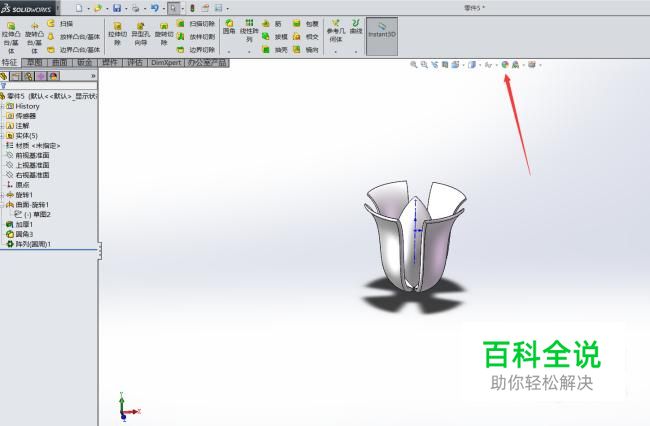

这样一朵花的外形就大概做成了，接下来就是渲染上色。
- 17

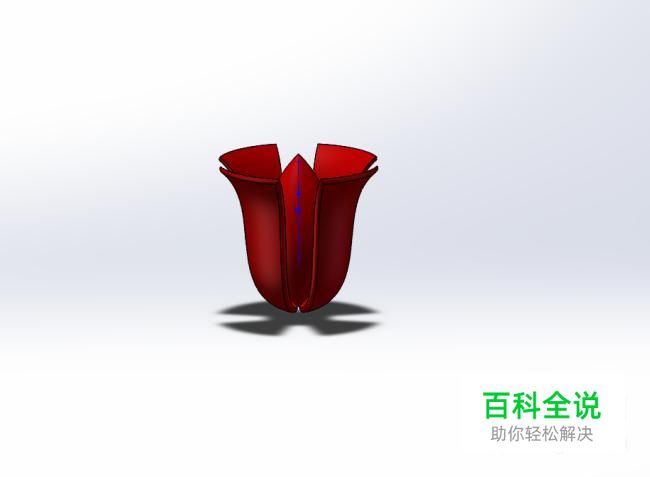

选择红色将花瓣和花蕊染成红色。
- 18

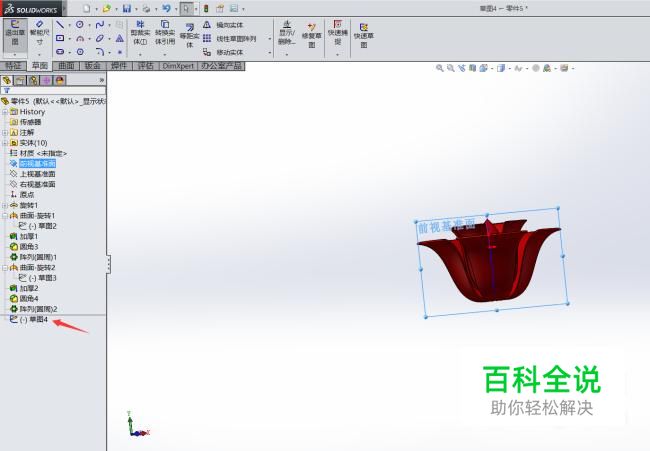

接下来同样的方法可以在外层再画更多的花瓣。之后我们就需要画花径和叶子了，在新建一个草图。
- 19

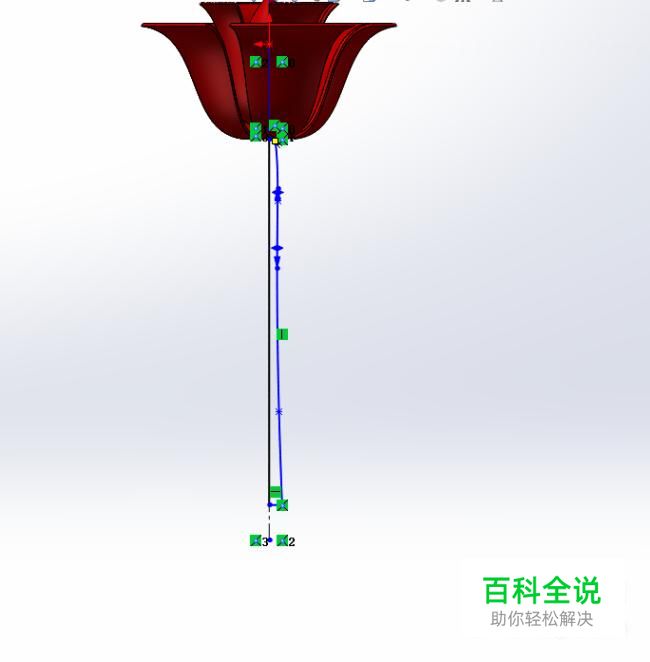

画出一条曲线，作为花径。
- 20

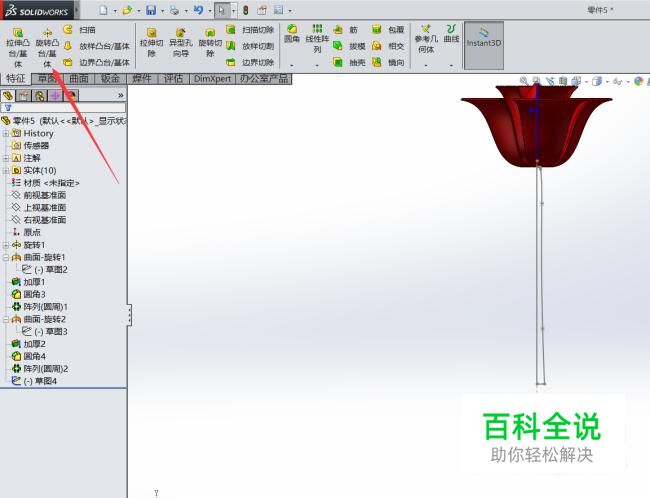

然后选择旋转。
- 21

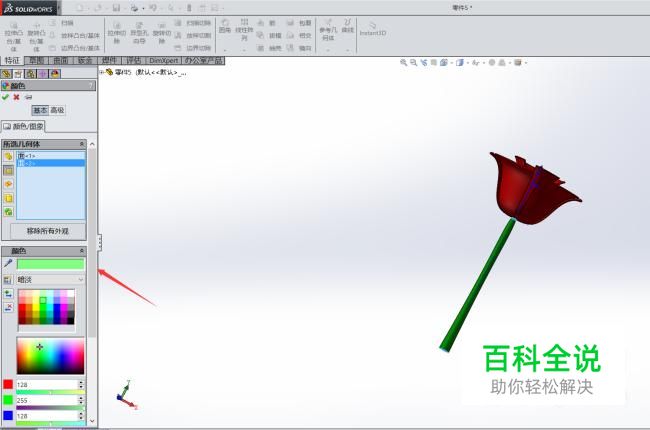

并且选中花径的每一个面，之后选择渲染，将其染为绿色。
- 22

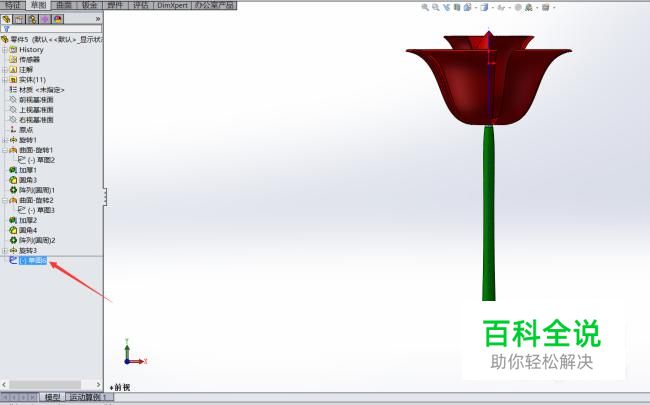

接下来就是花叶子了，再次新建一张草图。
- 23

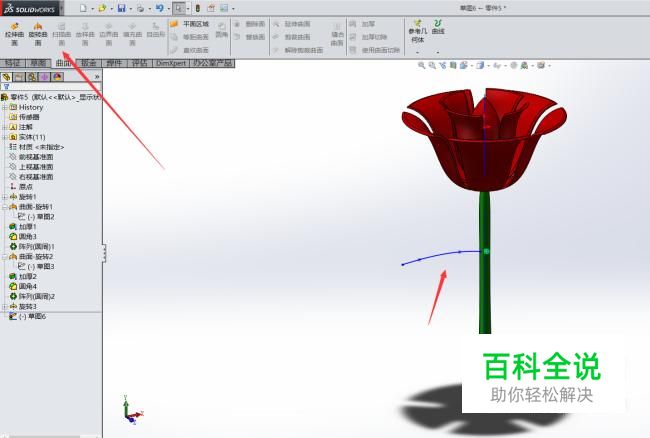

在花径上画一条曲线，然后选择曲面旋转。
- 24

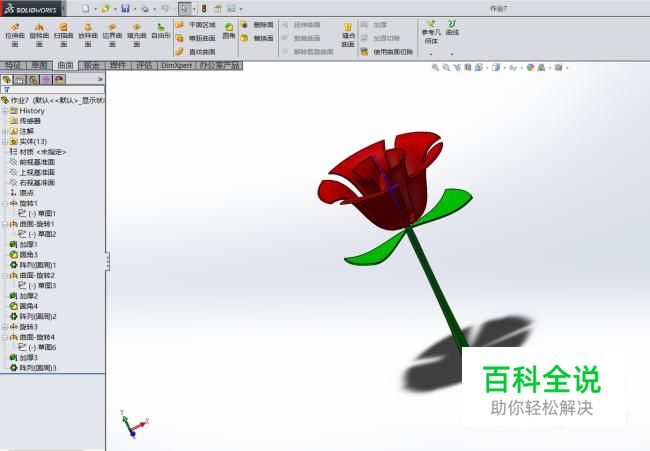

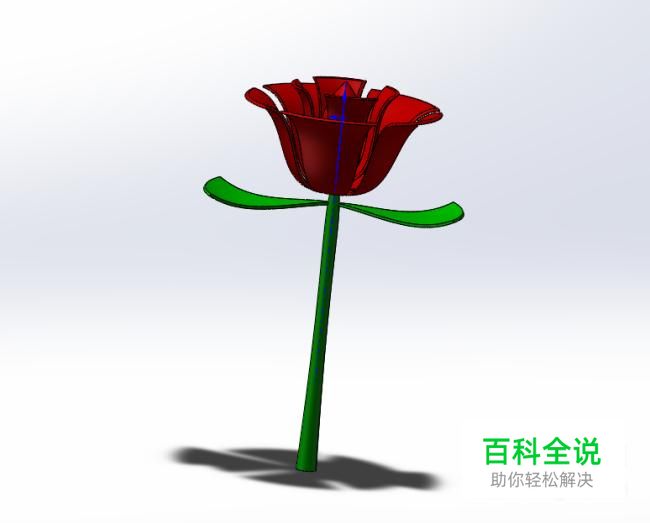

最后通过修改草图曲线调整下叶子的位置，这样一朵花就大概完成了。
