Protel99SE中怎么添加元件库?
许多小伙伴在网上下载的Protel99SE中无法添加元件库,这是系统的兼容问题。小编教大家一种方法可以正确的添加元件库,没有兼容性问题。
操作方法
- 01

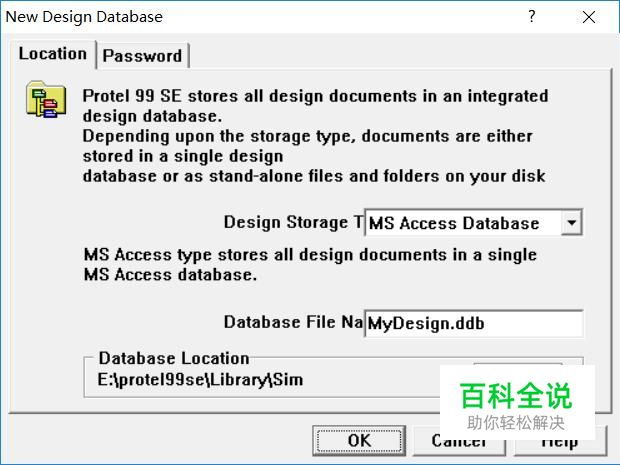

先打开软件,新建一个工程。
- 02
在新建的工程中,点击documenr文件夹,在上方的菜单栏中选择file,如何再选择new。
- 03

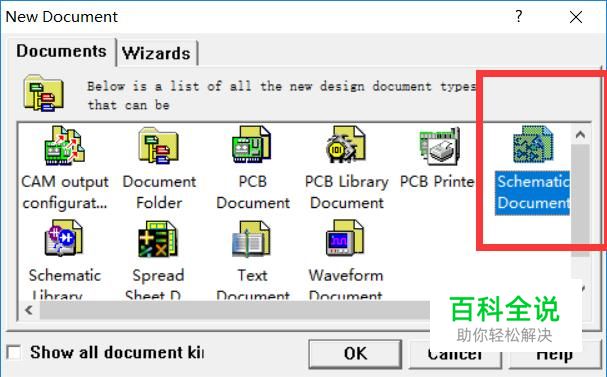

新建一个SchematicDocument文件。此文件的后缀名是.sch。
- 04

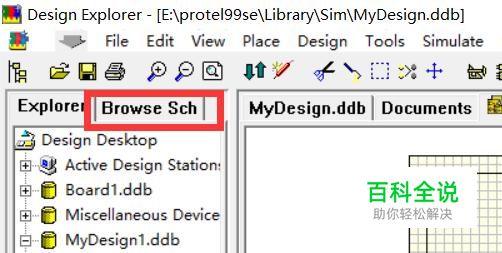

点击BrowseSch,进入该文件的编辑管理界面。
- 05
在中间的位置找到find选项。并点击。
- 06
在出来的界面中,你可以在这里选择你要添加的元件库的所在位置。
- 07
再点击findnow,在中间就会出现在此文件夹下的元件库文件。
- 08
选择你所需要的元件库,在下方点击addto既可以添加成功了。
