新手自学MATLAB 2014画电路图，仿真
第一次使用MATLAB 2014画电路图或者仿真摸不着头绪，而且还只有英文，很苦恼，在这里写一下，帮助提示。
操作方法
- 01

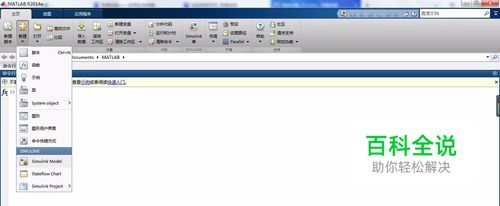

打开MATLAB 2014在“新建”里新建一个Simulink Model,如果不是2014版本也要找到Simulink Model新建，这个是画电路的模块面板。
- 02

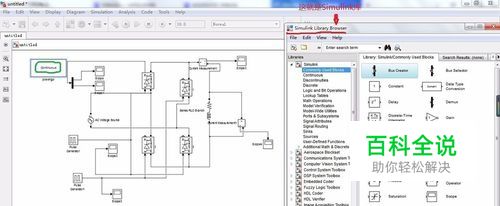

打开Simulink库，如图中红色标出的，两个都可以，在Simulink库中有你要的器件，你可以查找，或者按照分类来找到你想要的器件拖入新建的模块板untitled。
- 03
把你找到的器件连好图，Ctrl+R可以旋转选中对象，双击器件可以设置器件，比如电阻大小、导通电压等等；如果要仿真要在库里找到绿色标出的powergui，才能顺利仿真。
- 04

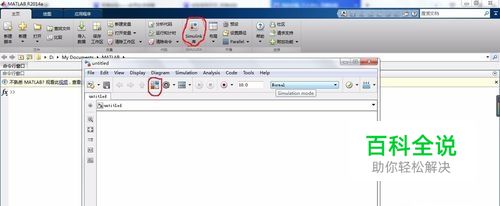

单击仿真开始按钮，软件开始仿真。如出现错误仿真失败，弹出错误对话框提示错误点，进行修改。如右下角运行100%且没有错误电路仿真完成。
- 05

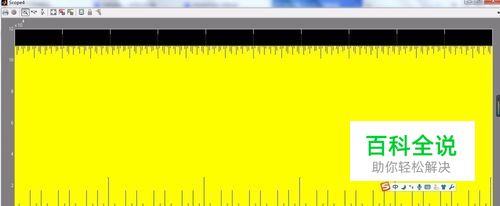

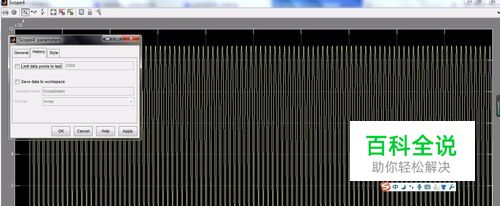

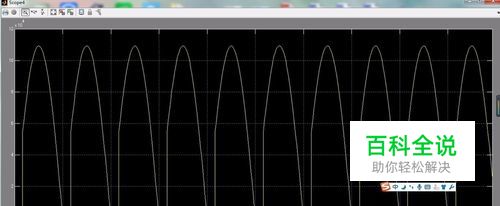

打开示波器，就是器件中的Scope，再按上方的四个小黑箭头的正方形，我这里是设计的单相桥式全控整流电路α=30°的电路，出现图中波形，如果横坐标起始点不是0，则把示波器设置中limit data points to last前面的对号取消，重新上一步中按开始仿真按钮。
- 06
在打开后就可以了，可以鼠标选中放大区域观察。
