Altium designer如何设计PCB 板边框
Altium designer设计电路板的边框，基本方法和以前版本的DXP基本相同，对于新学Altium designer或者99se的朋友来说，从原理图绘制PCB是很常用的方法，一般从原理图按照导入向导来做的话，边框是自动生成的。那么，如果自己绘制PCB边框，改如何设计呢？此处，以Altium designer15软件为例，来说明边框的绘制方法，其他版本的类似。
操作方法
- 01
首先需要安装好Altium designer（AD）软件，这个不用多说，安装方法就不赘述了。
- 02

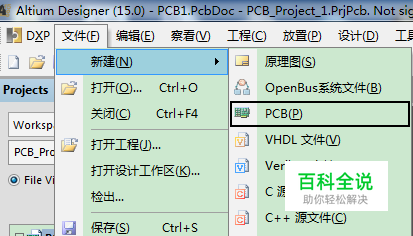

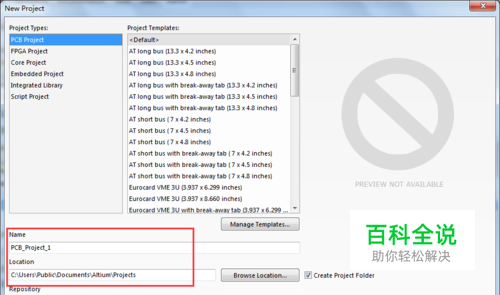

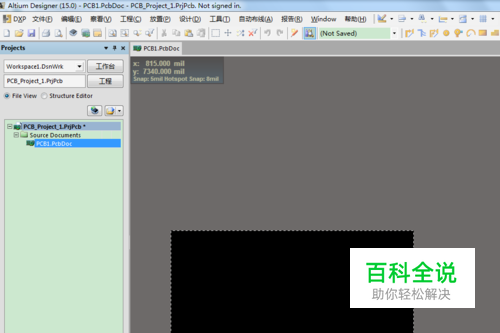

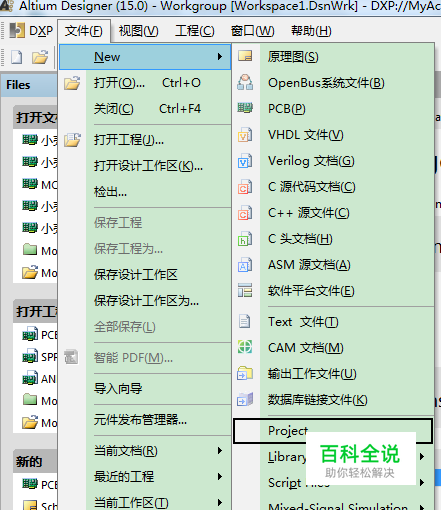

新建一个PCB工程，文件—>新建—>工程—>PCB工程，注意保存位置和工程名。 同理，新建一个PCB文件。
- 03

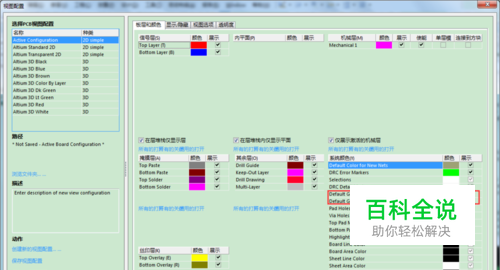

绘制版图边框前，做以下设置工作。 1.点 快捷键L或设计—>板层颜色，打开视图设置界面，在图中圈出部分设置的栅格选项打钩，即显示大小栅格。
- 04

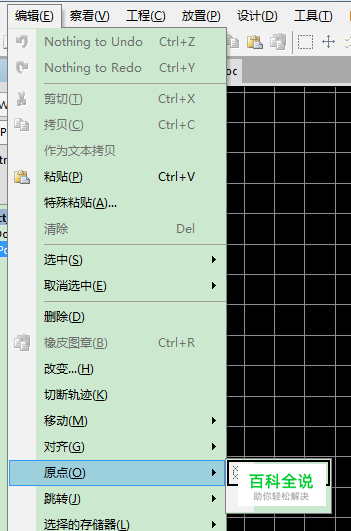

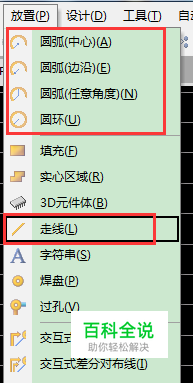

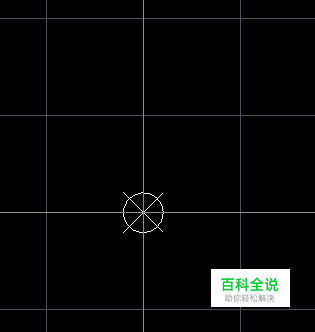

电路板边框用Keepout（KO）层，所以 切换到keepout（KO） 层。 绘制电路板边框，使用放置—>走线(圆弧)，绘制矩形边框或者圆形等形状。 确定原点。编辑—>原点—>设置。 设置单位mm（或者mil），按Q键切换。
- 05

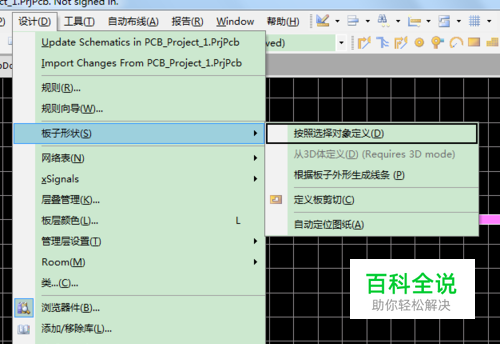

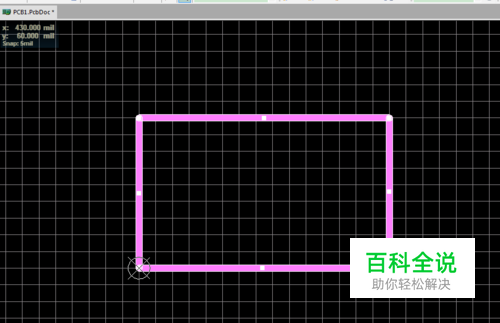

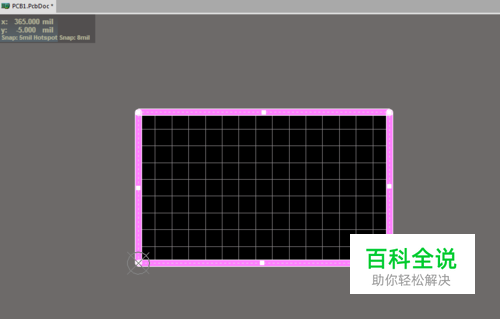

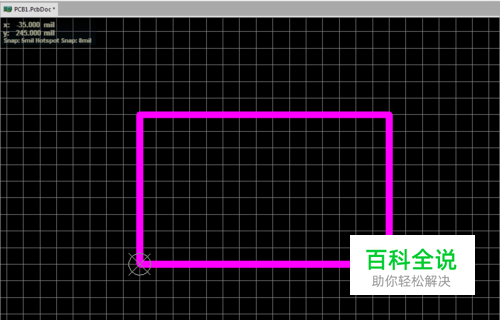

绘制边框，根据自己需要设计的板型来绘制。比如 放置—>走线，绘制一个矩形边框。 选中一条线，按tab键，选中整个边框。 设计—>板子形状—>按照选择对象定义。
- 06

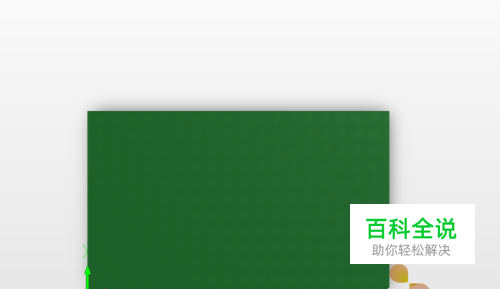

这样，边框就绘制完成了，至于其他形状的边框，绘制方法基本相同。可以按键盘功能键上的3键，查看3D效果。
