怎么用天正绘制电梯
天正建筑师比较中国本土化的一个建筑软件，在使用过程中，也会出现一些问题和疑问，大家常使用的是使用天正建筑绘制两跑楼梯，却较少绘制多跑楼梯和电梯，怎样绘制电梯呢。
使用天正建筑绘制电梯
- 01
打开一个绘制好的建筑图纸，由于电梯是绘制在电梯井的，所以，第一件最关键的事情，就是绘制一个电梯井，也就是绘制一个将电梯放在里面的小房间，如图所示，这里准备在楼梯旁边绘制一个电梯，电梯井如蓝色方框所示。
- 02

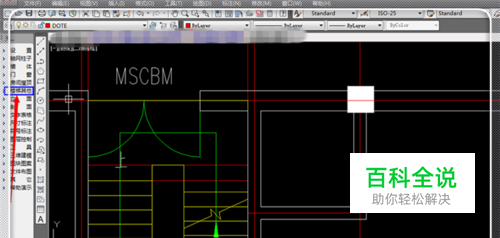

绘制好电梯井之后，点击天正建筑左边的功能栏的“楼梯及其他”。
- 03

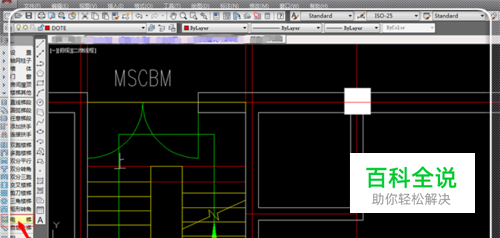

在“楼梯及其他”栏目下，点击“电梯”这个功能按钮。
- 04

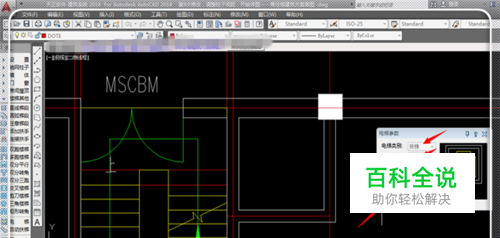

弹出绘制电梯的参数，根据设计需要以及建筑防火规范选择电梯的类别、载重量，门的尺寸，对于A、B、E所代表的意思不懂的，旁边有标注注释。这里选择了按井道尺寸布置。
- 05

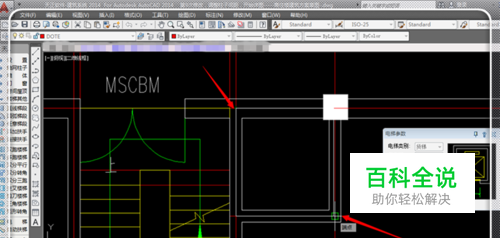

点击电梯井的 一个角点，如左上角红色箭头所示，然后点击对角点，如左下角红色箭头所示。
- 06
这时候要求选择电梯开门的墙，准备开在下边，所以点击这条横向的墙线。
- 07
要求选择平衡块的位置，点击想要安置的平衡块位置，这个位置以不影响交通组织为好，如这里的右边电梯井墙线。
- 08

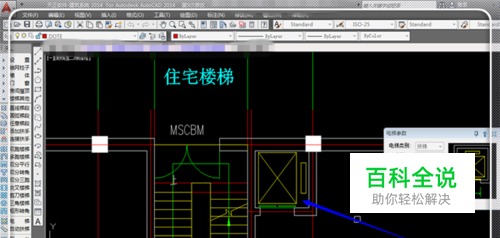

这样就自动绘制了一个电梯。
三维角度查看电梯
- 01

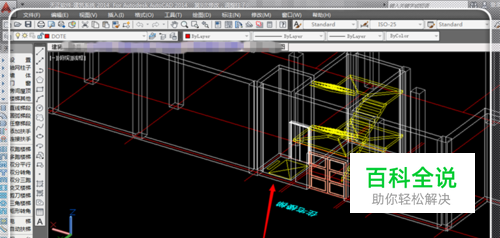

如果想看立体效果，可以试试，不过，天正建筑中，电梯是没有立体效果的，混凝土楼梯才可以，在命令栏中输入引号内内容“3do”，然后点击回车。按住鼠标中间的滚轮，滑动，即可 动态观察楼梯了。
- 02

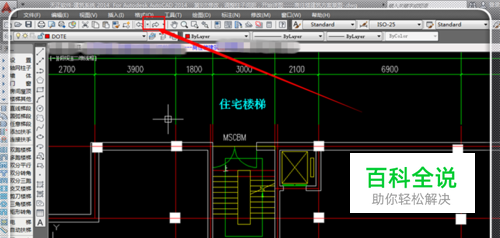

如果想结束命令，点击esc键，然后点击上边菜单栏的“返回”（左边那个返回,不是红色圈上的那个）。然后就返回到平面图，如果觉得不满意，还可以进行修改。
