cad图层关闭/打开，冻结/解冻，锁定/解锁详解

图层的
关闭/打开，冷冻/解冻，锁定/解锁可以帮助制图者自由的穿梭在复杂的图层中。

操作方法

  • 01

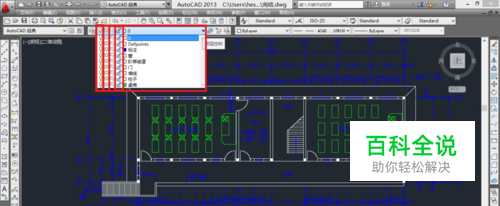

    以本人的一部成品为例！ 打开图层， 灯泡是图层的关闭/打开，太阳是冷冻/解冻，锁是锁定/解锁

  • 02

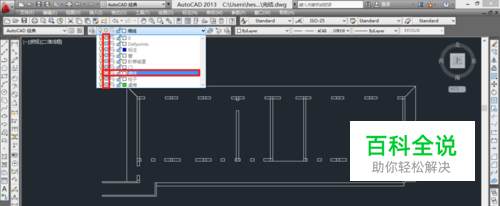

    先介绍图层的关闭与打开：关闭某个图层后，该图层中的对象将不再显示，但仍然可在该图层上绘制新的图形对象，不过新绘制的对象也是不可见的，另外通过鼠标框选无法选中被关闭图层中的对象，这里我只保留 墙线图层，其余的图层全 关闭，效果如下！

  • 03

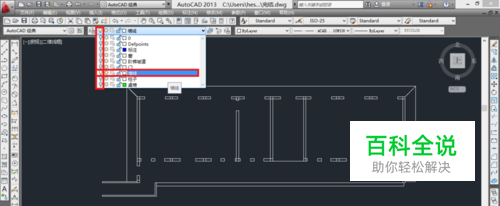

    下来介绍图层的冷冻与解冻：冻结图层后不仅使该层不可见，而且在选择时忽略层中的所有实体，另外在对复杂的图作重新生成时，AutoCAD也忽略被冻结层中的实体，从而节约时间。冻结图层后，就不能在该层上绘制新的图形对象，也不能编辑和修改。这里我只保留 墙线图层，其余的图层全 冷冻，效果如下！和图层关闭差不多，但还是有 区别的！

  • 04

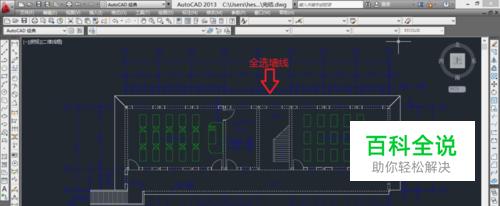

    最后介绍图层的锁定与解锁：和冻结不同，某一个被锁定的层是可见的也可定位到层上的实体，但不能对这些实体做修改，不过你可以新增实体。这些特点可用于修改一幅很拥挤、稠密的图。把不要修改层全锁定，这样不用担心错误地改动某些实体。这里只保留 墙线图层，其余的均锁定，就可以只在墙线图层上操作了，我这里把墙线全选，然后删除，效果如下！ 其他的图层是不会受影响的哦！

  • 05

    锁定的图层上只能 只能增加线条，不能删掉，不过可以撤退，下图为我只保留 锁定的墙线的图层。记得锁定后是 无法选中的哦！
