三星 S6 edge 完整拆机图文教程

三星edge的惊艳让人回味,美妙的作品背后必然是设计者精密的构思和技巧,今天咱们就用拆解来向艺术致敬!

操作方法

  • 01

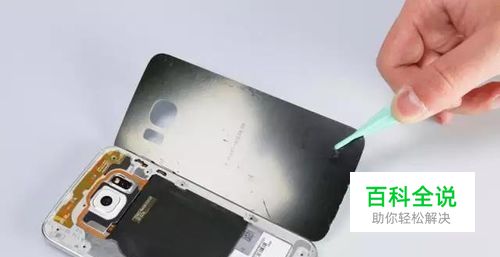

    1、开始拆解: 从背部打开细缝, S6 edge 背部的玻璃盖板是拆解的第一个难题,它被泡棉胶紧紧地黏在后壳上,几乎没有缝隙。借助热风枪对玻璃周边预热 5 分钟左右以后,用吸盘和塑料翘片启开一个细缝,再慢慢沿着四边把玻璃盖板和机身分离。 拆卸时使用塑料翘片能尽可能保证拆卸下的零件的完整性和美观度;

  • 02

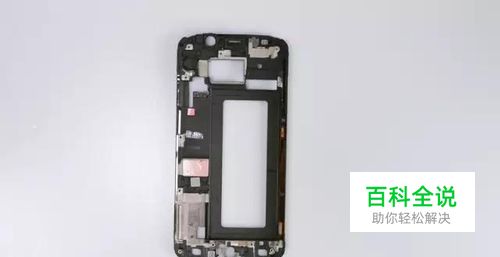

    2、卸载螺丝,配件简洁 拆下玻璃盖板后,就能看到了金属中框、后盖、电池、 NFC +无线充电、主摄像头、闪光灯。后壳的拆卸并不复杂,仅有一种( 13 颗)十字螺丝。拧下螺丝以后,手机一分为二,一是后盖,一是主板+电池+支架+屏幕组件。 三星在后壳和支架间采用螺丝固定方式,部分组件和主板的装配也采用更加易用的 PIN 脚+ 弹片的对位卡扣式连接,方便简洁,提升装配效率的同时也避免“藕断丝连”的现象; 但在彻底分离时有个小细节需要注意,耳机座除了贴片小板,增加其可靠性,额外增加两颗螺丝固定,一颗同后壳共用,另一颗直接锁支架。

  • 03

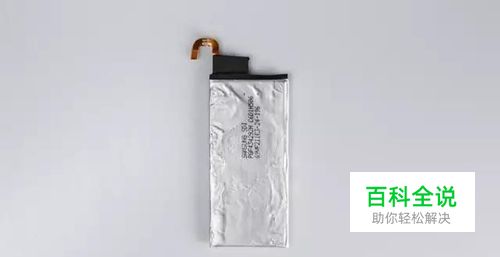

    3、又见“强力”胶:电池 拆掉中框后,接下来就是将主板,电池,屏幕组件,从支架上拆开。这块只有 2600mAh 的电池并不好拆,它被双面胶紧紧地固定在主板附近,没有地方可以撬动,一不小心就容易拆坏。目前苹果新机型都是采用了易拉胶,方便拆卸和更换电池。

  • 04

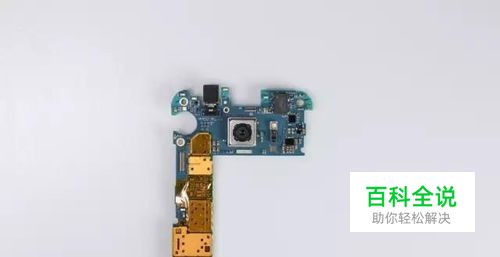

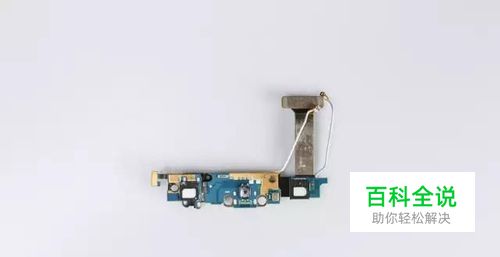

    4、L型主板+三星芯片 用力将电池撬出来后,取出主板。S6 edge 的主板依旧采用了 L 型设计。主芯片采用了三星自家全球最先进的14nm工艺。 副板为软硬结合板,三星大多数机型也采用了这种结构。副板上的组件包括 Micro USB 5 PIN 、耳机座、主 MIC 、 SWITCH 、天线弹片等。 耳机座和数据接口都被放置于下端,这也是 iPhone 系列一直使用的方式,这种设计的优点是更加符合消费者使用习惯,提高了易用性; 但是这种设计的缺点是占用了主天线的净空,对天线设计及调试水平要求比较高

  • 05

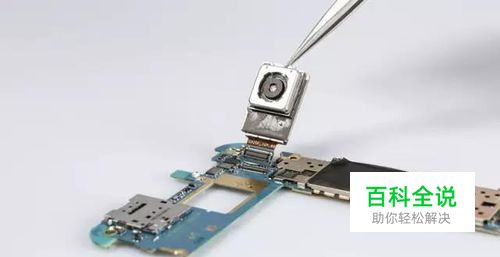

    5、拆摄像头,此次 S6 edge 的前后摄像头,像素分别是 500 万像素和 1600 万。

  • 06

    6、剖析杀手锏:柔性屏幕屏幕拆解 edge采用对称式双弧面显示屏,拆解时需要在背面用 200 ℃热风枪持续加热(边加热边用吸盘分离屏幕,注意不要用力过大)。 5 分钟后终于拆解下来,不得不让人感叹屏幕的薄软,工艺的精湛。edge的缺点就在于屏幕,显示屏幕厚度只有 0.37mm ,由于采用柔性基材且搭配 GFF TP 结构,亮度偏低,仅在 250cd/mm 左右。

三星GALAXY S6 Edge
