如何辨别单模光纤和多模光纤
在网络工程实施中，经常有菜鸟新手不知道如何分辨单模光纤和多模光纤
操作方法
- 01

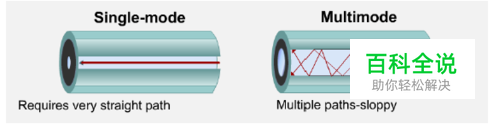

首先我们要明白，单模光纤和多模光纤都是为了远距离高质量的传输网络信号来使用的。那之所以区分单模和多模，依据的是光在其内部的传播方式；光在单模光纤中是沿着直线进行传播，无反射，所以其传播距离非常远。而多模光纤则可以承载多路光信号的传送。
- 02

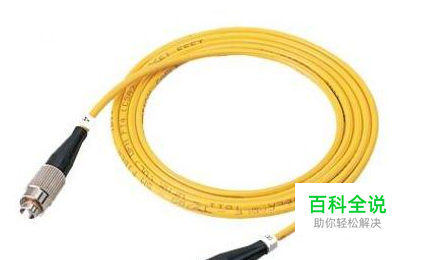

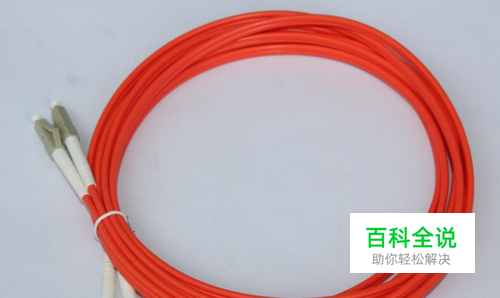

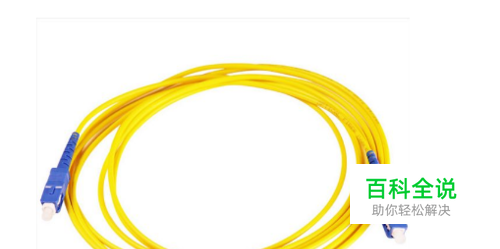

其二，从外光上面来看，最常规的分辨方法就是；黄色的光纤线一般是单模光纤，橘红色或者灰色的光纤线一般是多模光纤。两者在缆芯的区别在于，多模的缆芯尺寸为50.0μm和62.5μm；而单模则是9.0μm。
- 03
其三，我们上面看到的两张图光纤都是有LC接口的，那么除此之外，光纤还有非常丰富的接口选择。
- 04
运营商里面光纤配线盘里面应用较多的FC接口。以及FTTB常用的ST接口。
- 05
最常用的就是LC接口，比之其他所有接口体积缩小很多。在盒式交换机固定的单位面积里面容纳了更多的端口。两个LC在一起的光线跳线，称之为DLC。
- 06
另外一种和LC一样的小型接口，不过更多的应用于光纤到桌面——MTRJ，把常见的双光纤一进一发做在了一个端口里面。
