CAD教程:[17]CAD2015栅格的显示与设置技巧

在使用CAD2015设计图纸的过程中,合理地打开栅格及对栅格进行设置,有助于提高设计师的绘图效率;讲解:CAD2015关于栅格的显示与关闭及其设置技巧,欢迎学习、参考;

操作方法

  • 01

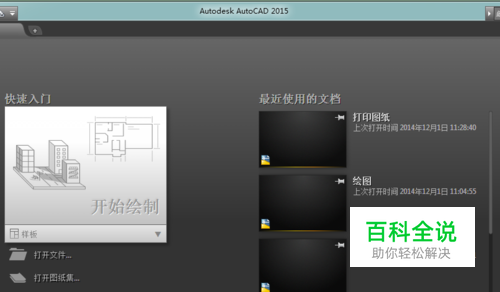

    打开CAD2015软件后,其界面显示的是预览窗口,要进入到栅格显示与设置界面,需要新建或打开一个模型;

  • 02

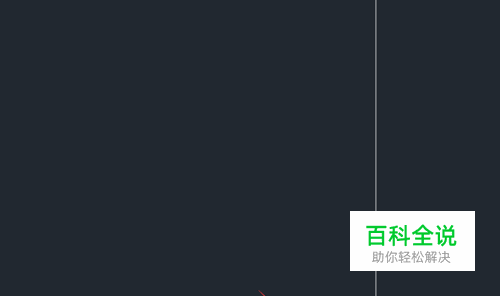

    新建一个CAD二维绘图窗口,栅格开关按钮在绘图窗口的下方;

  • 03

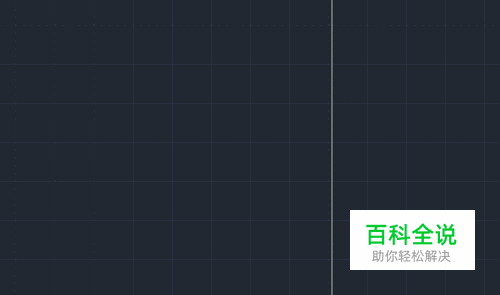

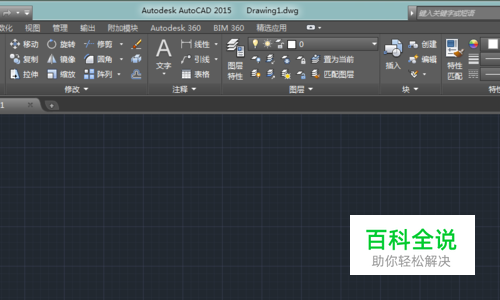

    在CAD绘图窗口中打开后的栅格显示如下图;

  • 04

    在下图的所指示的单击,在弹出的指令中,选择捕捉设置;

  • 05

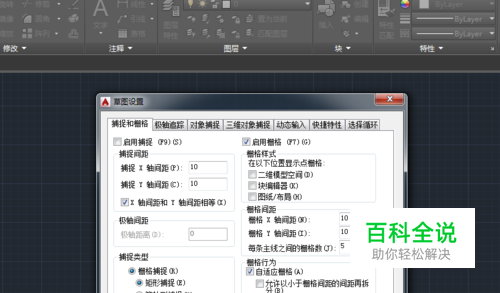

    其弹出的对话框如下,我们可以在第一栏找到栅格设置;

  • 06

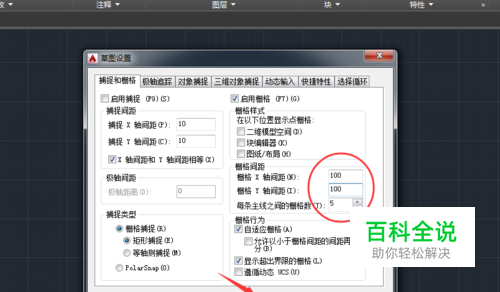

    栅格最常用的设置是:更改其间距,间距越大,表明栅格离得越远,按下图的设置后,点确定;

  • 07

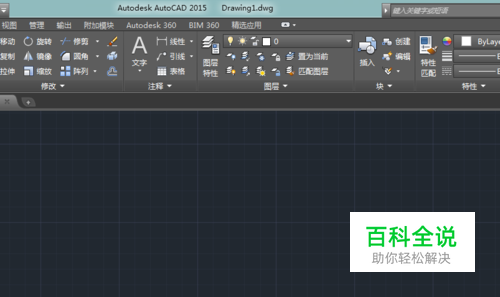

    在更改过栅格之后,可以明显看到栅格之间的距离增大了;

  • 08

    使用心德: 常规情况下,栅格的间距默认设置成10*10就好了,在启用栅格后,绘制平面图,其绘图比例与当前的窗口相协调;
